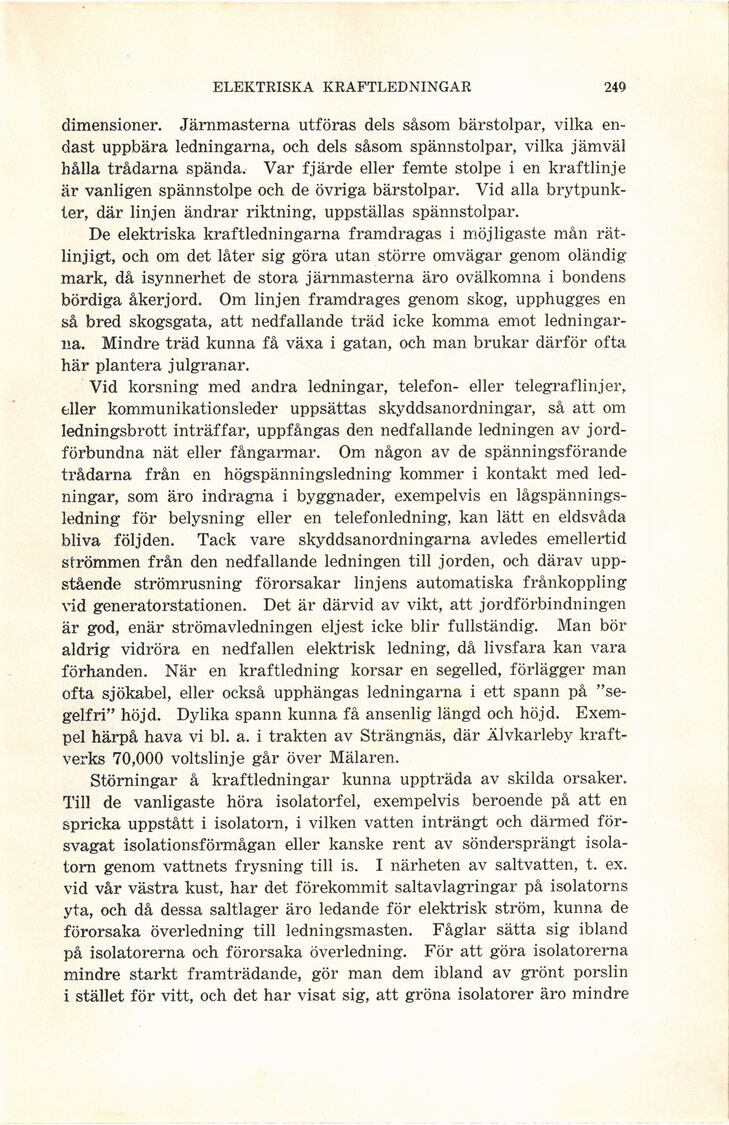

ELEKTRISKA KRAFTLEDNINGAR
249
dimensioner. Järnmasterna utföras dels såsom bärstolpar, vilka
endast uppbära ledningarna, och dels såsom spännstolpar, vilka jämväl
hålla trådarna spända. Var fjärde eller femte stolpe i en kraftlinje
är vanligen spännstolpe och de övriga bärstolpar. Vid alla
brytpunkter, där linjen ändrar riktning, uppställas spännstolpar.
De elektriska kraftledningarna framdragas i möjligaste mån
rätlinjigt, och om det låter sig göra utan större omvägar genom oländig
mark, då isynnerhet de stora järnmasterna äro ovälkomna i bondens
bördiga åkerjord. Om linjen framdrages genom skog, upphugges en
så bred skogsgata, att nedfallande träd icke komma emot
ledningarna. Mindre träd kunna få växa i gatan, och man brukar därför ofta
här plantera julgranar.
Vid korsning med andra ledningar, telefon- eller telegraflinjer,
eller kommunikationsleder uppsättas skyddsanordningar, så att om
ledningsbrott inträffar, uppfångas den nedfallande ledningen av
jordförbundna nät eller fångarmar. Om någon av de spänningsförande
trådarna från en högspänningsledning kommer i kontakt med
ledningar, som äro indragna i byggnader, exempelvis en
lågspännings-ledning för belysning eller en telefonledning, kan lätt en eldsvåda
bliva följden. Tack vare skyddsanordningarna avledes emellertid
strömmen från den nedfallande ledningen till jorden, och därav
uppstående strömrusning förorsakar linjens automatiska frånkoppling
vid generatorstationen. Det är därvid av vikt, att jordförbindningen
är god, enär strömavledningen eljest icke blir fullständig. Man bör
aldrig vidröra en nedfallen elektrisk ledning, då livsfara kan vara
förhanden. När en kraftledning korsar en segelled, förlägger man
ofta sjökabel, eller också upphängas ledningarna i ett spann på
"segelfri" höjd. Dylika spann kunna få ansenlig längd och höjd.
Exempel härpå hava vi bl. a. i trakten av Strängnäs, där Älvkarleby
kraftverks 70,000 voltslinje går över Mälaren.
Störningar å kraftledningar kunna uppträda av skilda orsaker.
Till de vanligaste höra isolatorfel, exempelvis beroende på att en
spricka uppstått i isolatorn, i vilken vatten inträngt och därmed
försvagat isolationsförmågan eller kanske rent av söndersprängt
isolatorn genom vattnets frysning till is. I närheten av saltvatten, t. ex.
vid vår västra kust, har det förekommit saltavlagringar på isolatorns
yta, och då dessa saltlager äro ledande för elektrisk ström, kunna de
förorsaka överledning till ledningsmasten. Fåglar sätta sig ibland
på isolatorerna och förorsaka överledning. För att göra isolatorerna
mindre starkt framträdande, gör man dem ibland av grönt porslin
i stället för vitt, och det har visat sig, att gröna isolatorer äro mindre
