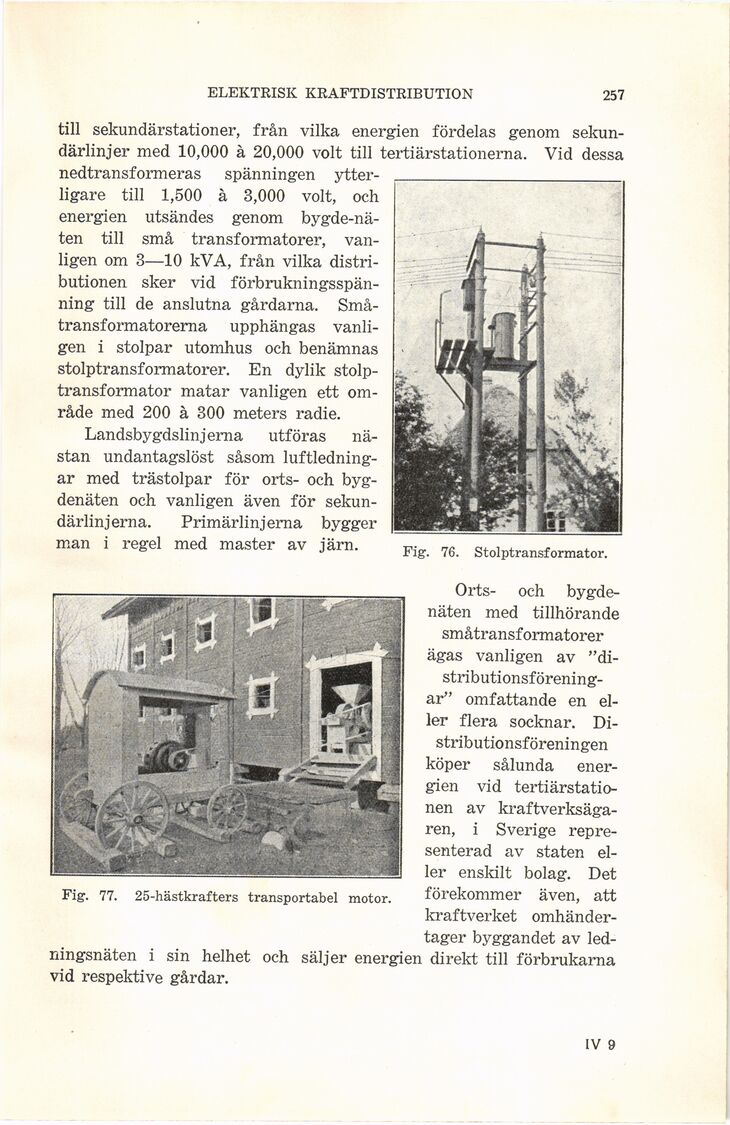

ELEKTRISK KRAFTDISTRIBUTION
257
till sekundärstationer, från vilka energien fördelas genom
sekundärlinjer med 10,000 à 20,000 voit till tertiärstationerna. Vid dessa
nedtransformeras spänningen
ytterligare till 1,500 à 3,000 voit, och
energien utsändes genom
bygde-nä-ten till små transformatorer,
vanligen om 3—10 kVA, från vilka
distributionen sker vid
förbrukningsspänning till de anslutna gårdarna.
Små-transformatorerna upphängas
vanligen i stolpar utomhus och benämnas
stolptransformatorer. En dylik
stolp-transformator matar vanligen ett
område med 200 à 300 meters radie.
Landsbygdslinjerna utföras
nästan undantagslöst såsom
luftledningar med trästolpar för orts- och
bygdenäten och vanligen även för
sekundärlinjerna. Primärlinjerna bygger
man i regel med master av järn.
Fig. 76. Stolptransformator.
Orts- och
bygdenäten med tillhörande
småtransformatorer
ägas vanligen av
"distributionsföreningar" omfattande en
eller flera socknar.
Distributionsföreningen
köper sålunda
energien vid
tertiärstatio-nen av
kraftverksägaren, i Sverige
representerad av staten
eller enskilt bolag. Det
förekommer även, att
kraftverket
omhändertager byggandet av
ledningsnäten i sin helhet och säljer energien direkt till förbrukarna
vid respektive gårdar.
IV 9
Fig. 77. 25-hästkrafters transportabel motor.
