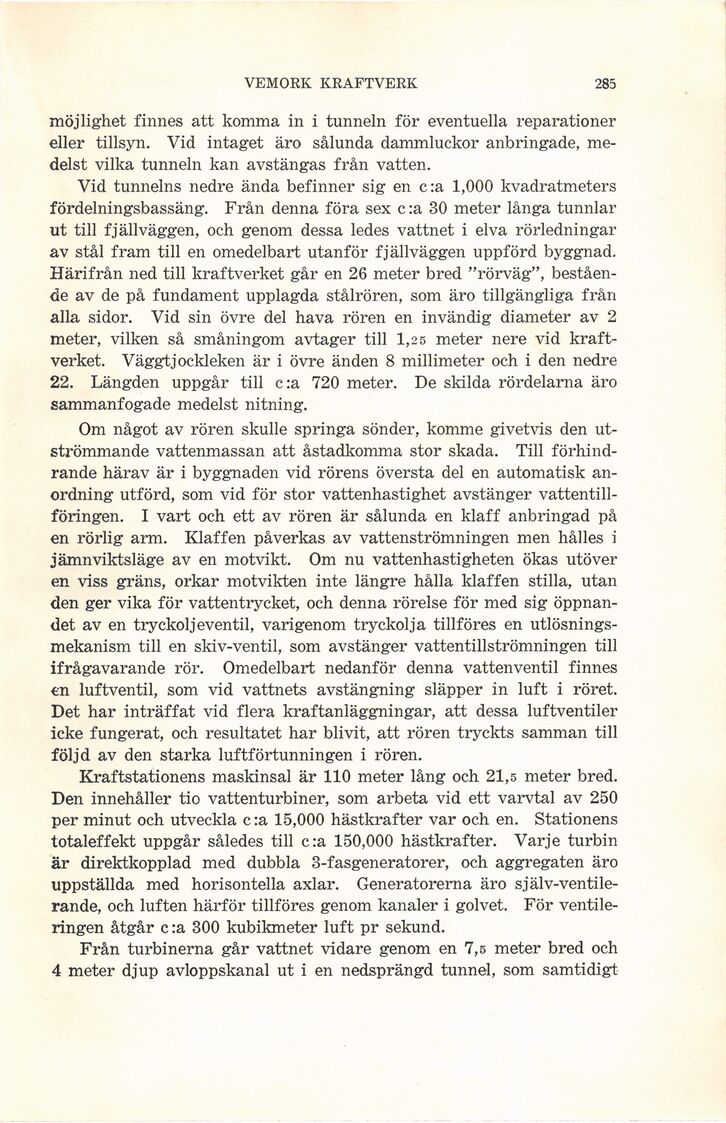

VEMORK KRAFTVERK
285
möjlighet finnes att komma in i tunneln för eventuella reparationer
eller tillsyn. Vid intaget äro sålunda dammluckor anbringade,
medelst vilka tunneln kan avstängas från vatten.
Vid tunnelns nedre ända befinner sig en c:a 1,000 kvadratmeters
fördelningsbassäng. Från denna föra sex c :a 30 meter långa tunnlar
ut till fjällväggen, och genom dessa ledes vattnet i elva rörledningar
av stål fram till en omedelbart utanför fjällväggen uppförd byggnad.
Härifrån ned till kraftverket går en 26 meter bred "rörväg",
bestående av de på fundament upplagda stålrören, som äro tillgängliga från
alla sidor. Vid sin övre del hava rören en invändig diameter av 2
meter, vilken så småningom avtager till 1,25 meter nere vid
kraftverket. Väggtjockleken är i övre änden 8 millimeter och i den nedre
22. Längden uppgår till c:a 720 meter. De skilda rördelarna äro
sammanfogade medelst nitning.
Om något av rören skulle springa sönder, komme givetvis den
utströmmande vattenmassan att åstadkomma stor skada. Till
förhindrande härav är i byggnaden vid rörens översta del en automatisk
anordning utförd, som vid för stor vattenhastighet avstänger
vattentill-föringen. I vart och ett av rören är sålunda en klaff anbringad på
en rörlig arm. Klaffen påverkas av vattenströmningen men hålles i
jämnviktsläge av en motvikt. Om nu vattenhastigheten ökas utöver
en viss gräns, orkar motvikten inte längre hålla klaffen stilla, utan
den ger vika för vattentrycket, och denna rörelse för med sig
öppnandet av en tryckoljeventil, varigenom tryckolja tillföres en
utlösningsmekanism till en skiv-ventil, som avstänger vattentillströmningen till
ifrågavarande rör. Omedelbart nedanför denna vattenventil finnes
en luftventil, som vid vattnets avstängning släpper in luft i röret.
Det har inträffat vid flera kraftanläggningar, att dessa luftventiler
icke fungerat, och resultatet har blivit, att rören tryckts samman till
följd av den starka luftförtunningen i rören.
Kraftstationens maskinsal är 110 meter lång och 21,5 meter bred.
Den innehåller tio vattenturbiner, som arbeta vid ett varvtal av 250
per minut och utveckla c :a 15,000 hästkrafter var och en. Stationens
totaleffekt uppgår således till c:a 150,000 hästkrafter. Varje turbin
är direktkopplad med dubbla 3-fasgeneratorer, och aggregaten äro
uppställda med horisontella axlar. Generatorerna äro själ
v-ventilerande, och luften härför tillföres genom kanaler i golvet. För
ventileringen åtgår c :a 300 kubikmeter luft pr sekund.
Från turbinerna går vattnet vidare genom en 7,5 meter bred och
4 meter djup avloppskanal ut i en nedsprängd tunnel, som samtidigt
