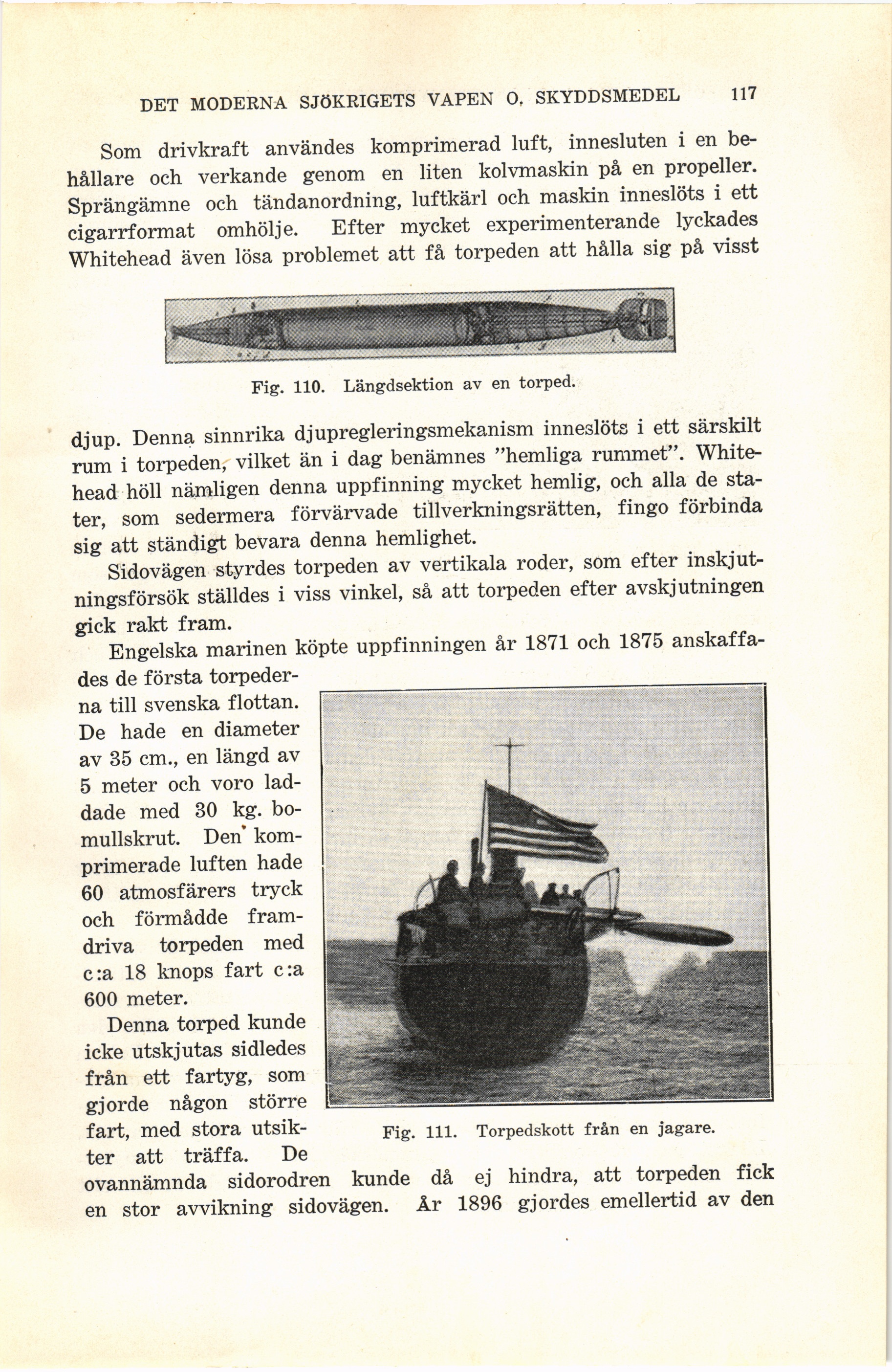

DET MODERNA SJÖKRIGETS VAPEN O. SKYDDSMEDEL 117
Som drivkraft användes komprimerad luft, innesluten i en
behållare och verkande genom en liten kolvmaskin på en propeller.
Sprängämne och tändanordning, luftkärl och maskin inneslöts i ett
cigarrformat omhölje. Efter mycket experimenterande lyckades
Whitehead även lösa problemet att få torpeden att hålla sig på visst
Fig. 110. Längdsektion av en torped.
djup. Denna sinnrika djup regleringsmekanism inneslöts i ett särskilt
rum i torpeden, vilket än i dag benämnes "hemliga rummet".
Whitehead höll nämligen denna uppfinning mycket hemlig, och alla de
stater, som sedermera förvärvade tillverkningsrätten, fingo förbinda
sig att ständigt bevara denna hemlighet.
Sidovägen styrdes torpeden av vertikala roder, som efter
inskjutningsförsök ställdes i viss vinkel, så att torpeden efter avskjutningen
gick rakt fram.
Engelska marinen köpte uppfinningen år 1871 och 1875
anskaffades de första
torpederna till svenska flottan.
De hade en diameter
av 35 cm., en längd av
5 meter och voro
laddade med 30 kg.
bomullskrut. Den*
komprimerade luften hade
60 atmosfärers tryck
och förmådde
framdriva torpeden med
c:a 18 knops fart c:a
600 meter.
Denna torped kunde
icke utskjutas sidledes
från ett fartyg, som
gjorde någon större
fart, med stora
utsikter att träffa. De
ovannämnda sidorodren kunde då ej hindra, att torpeden fick
en stor avvikning sidovägen. År 1896 gjordes emellertid av den
Fig. 111. Torpedskott från en jagare.
