RADIO
231"
ringsform för ett sådant variabelt motstånd visas i fig. 101, där E är
en ebonitplatta, som är genomborrad av en axel med handtag och
visare i den ena ändan och en glidkontakt M i den andra. Kontakten
släpar vid axelns vridning över motståndstråden, som är lindad på
metallplattan B och isolerad från denna genom asbestlagret A.
Tillledningen sker genom fjädern F, som tryckes mot axeländan och
genom skruven S till motståndstrådens ena ända.
Teckenschemats n :r 5 är en transformator, som består av två från
varandra skilda lindningar omkring samma järnkärna. N:r 6 är en
blockkondensator, som består av flera
lager stanniol åtskilda av
glimmer-blad. Vartannat stanniolblad är
ledande förbundet med kondensatorns
ena ända och vartannat blad med den
andra. De två bladsatserna äro
således isolerade från varandra av
glim-merbladen. Fig. 102 visar den ena
ändan av en sådan blockkondensator.
Stanniol- och glimmerbladen äro
monterade på en ebonitplatta E och
täckta av en annan ebonitplatta N.
De tjocka strecken mellan plattorna
beteckna glimmerbladen, de tunna
stanniolbladen, som äro böjda över plattan N:s ända och
sammanpressade under metallplattan P med tillhjälp av skruven S. Vid
denna skruv kopplas den ena tilledningstråden, den andra föres till
motsvarande skruv vid kondensatorns andra ända.
Den variabla kondensatorn (sch. n:r 7) är i allmänhet en
vridkondensator som i fig. 102. Dess kapacitet ändras genom att vrida de
rörliga plattorna mer eller mindre långt in mellan de fasta.
Slutligen komma vi till kristalldetektorn (sch. n:r 9), som är en
av de viktigaste delarna i en kristallmottagare. Detektorn består av
en mineralisk kristall, blyglans, kisel eller liknande, vilken är fast
insatt i en metallbussning och helt lätt beröres av en tunn metalltråd.
Beröringsstället mellan kristallen och metalltråden har den
egendomliga egenskapen, att en elektrisk ström blott kan passera
beröringsstället i en bestämd riktning, t. ex. från kristallen till metalltråden.
Om man därför kopplar in detektorn i en krets, som genomlöpes av
en växelström, kommer denna ström att omvandlas till en pulserande
likström över kristalldetektorn.

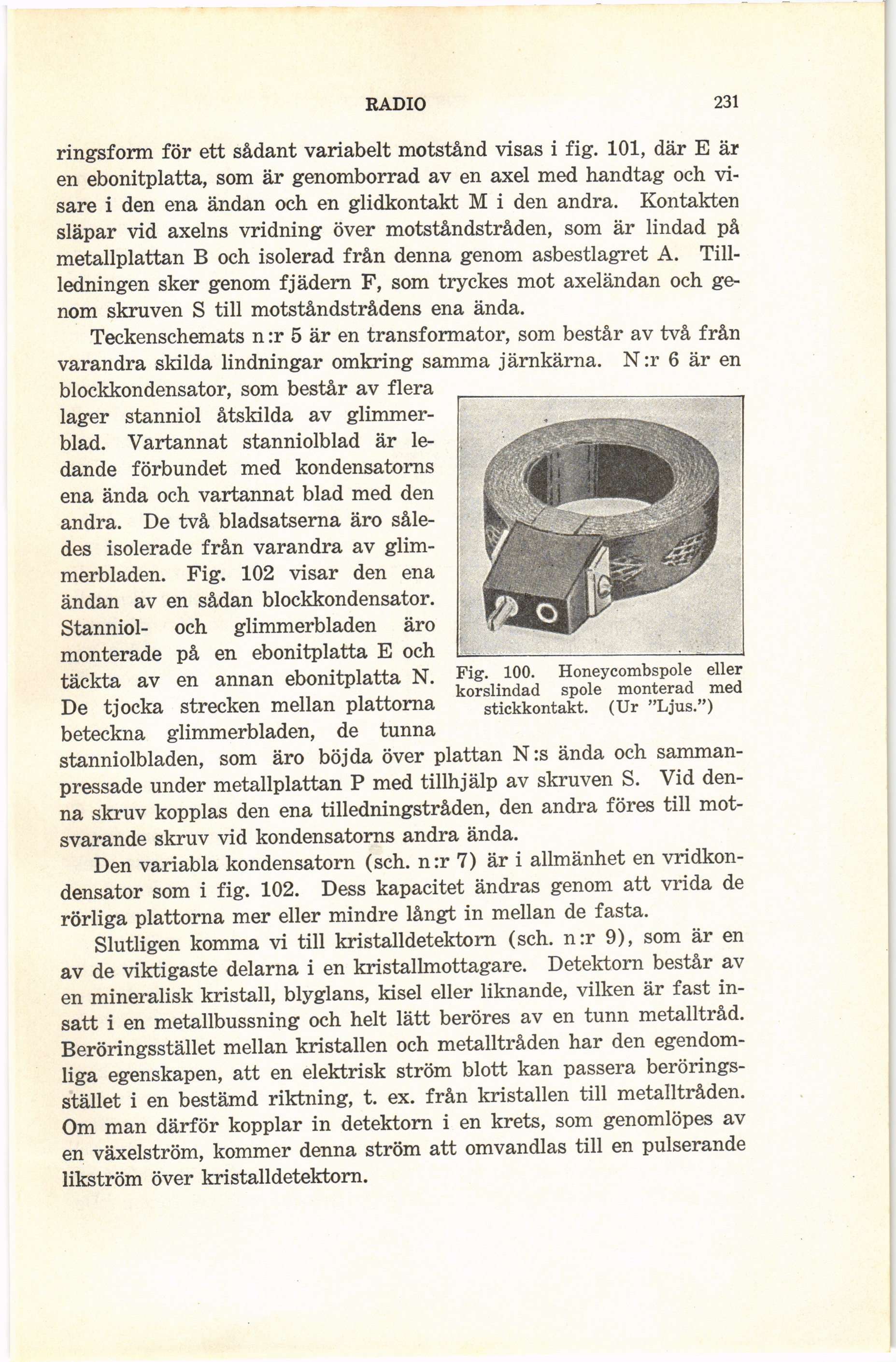

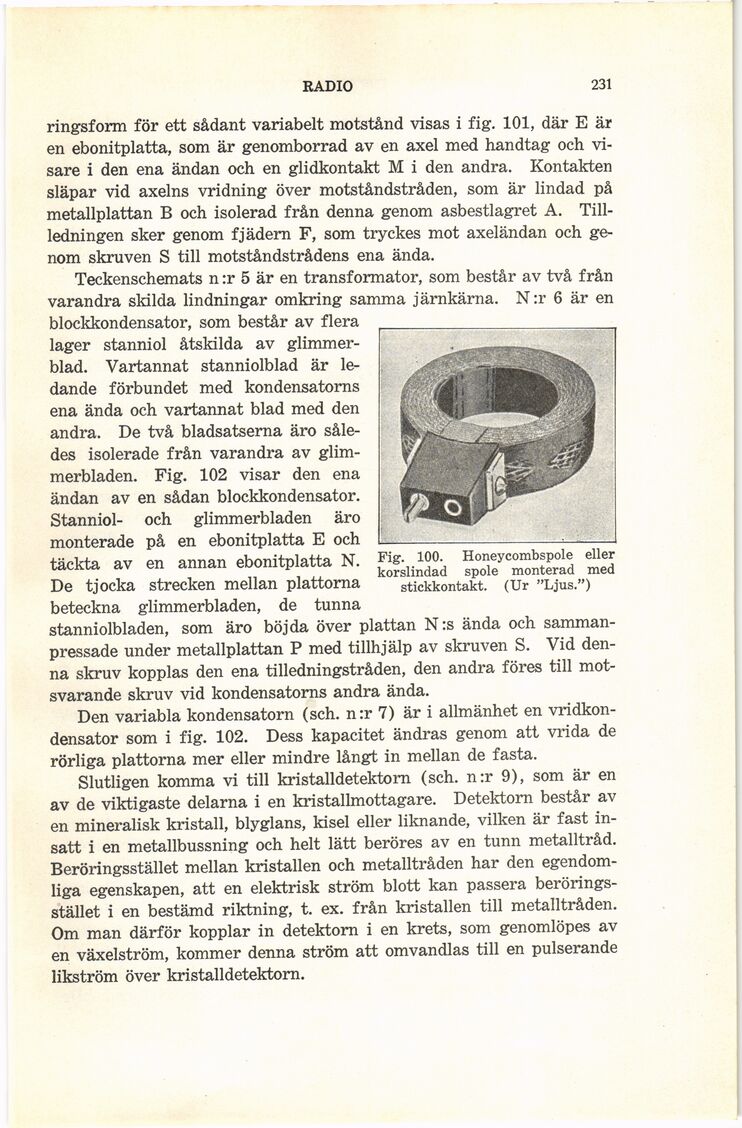

Fig. 100. Honeycombspole eller
korslindad spole monterad med
stickkontakt. (Ur "Ljus.")
