’232 ANDRA DELEN. INSTRUMENT OCH APPARATER
I fig. 104 se vi en utföringsform för en sådan detektor. Både
kristallen och ståndaren, som bär den tunna metalltråden, äro
monterade på en ebonitplatta, försedd med stickkontakter, vilka passa till
motsvarande bussningar i mottagaren. Kristallen synes till vänster,
fastsatt i en stor mässingsbussning, och den tunna metalltråden är
fäst vid några rörliga leder på en hållare så att man genom det lilla
svarta ebonithandtaget ovanför lätt kan bringa metalltråden i
beröring med vilken som helst punkt på kristallens yta. Denna
rörelsefrihet är av stor vikt emedan
icke alla punkter på kristallens
yta äro lika känsliga.
Metalltråden bör blott beröra
kristallen med ett helt lätt tryck. Den
återgives därför på teckningen
böjd i en liten fjädrande båge.
På andra detektorer kan den i
samma avsikt ha form av en
liten spiralfjäder eller liknande.
Vi skola nu se litet på
kopplingsschemat för en sådan
enkel kristallmottagare, som är
återgiven i fig. 105.
Antenn-och jordledningarna äro
förbundna på var sin sida av en
svängningskrets bestående av
spolen S och kondensatorn C.
Alla de radiovågor, som
passera antennen, sätta dess
elektroner i svaga svängningar och
söka således att framkalla
hastiga elektriska svängningar eller växelströmmar i
svängningskretsen S—C. Det har i början av denna avdelning omtalats hur
det kan framkallas särdeles kraftiga svängningar i en krets, då
denna avstämmes till samma våglängd som de utifrån kommande
påverkningarna, och när vi nu vilja uppsöka signaler eller telefoni från en
bestämd station vrida vi blott på kondensatorn C :s handtag tills
kondensatorn har en kapacitet, som tillsamman med spolen S precis
svarar mot den sökta våglängden. När detta inträffar uppstår i
svängningskretsen relativt kraftiga svängningar, som variera i styrka och
takt med vågorna från sändarestationen. Nu återstår alltså blott att
leda dessa svängningar genom kristalldetektorn och telefonen. De-

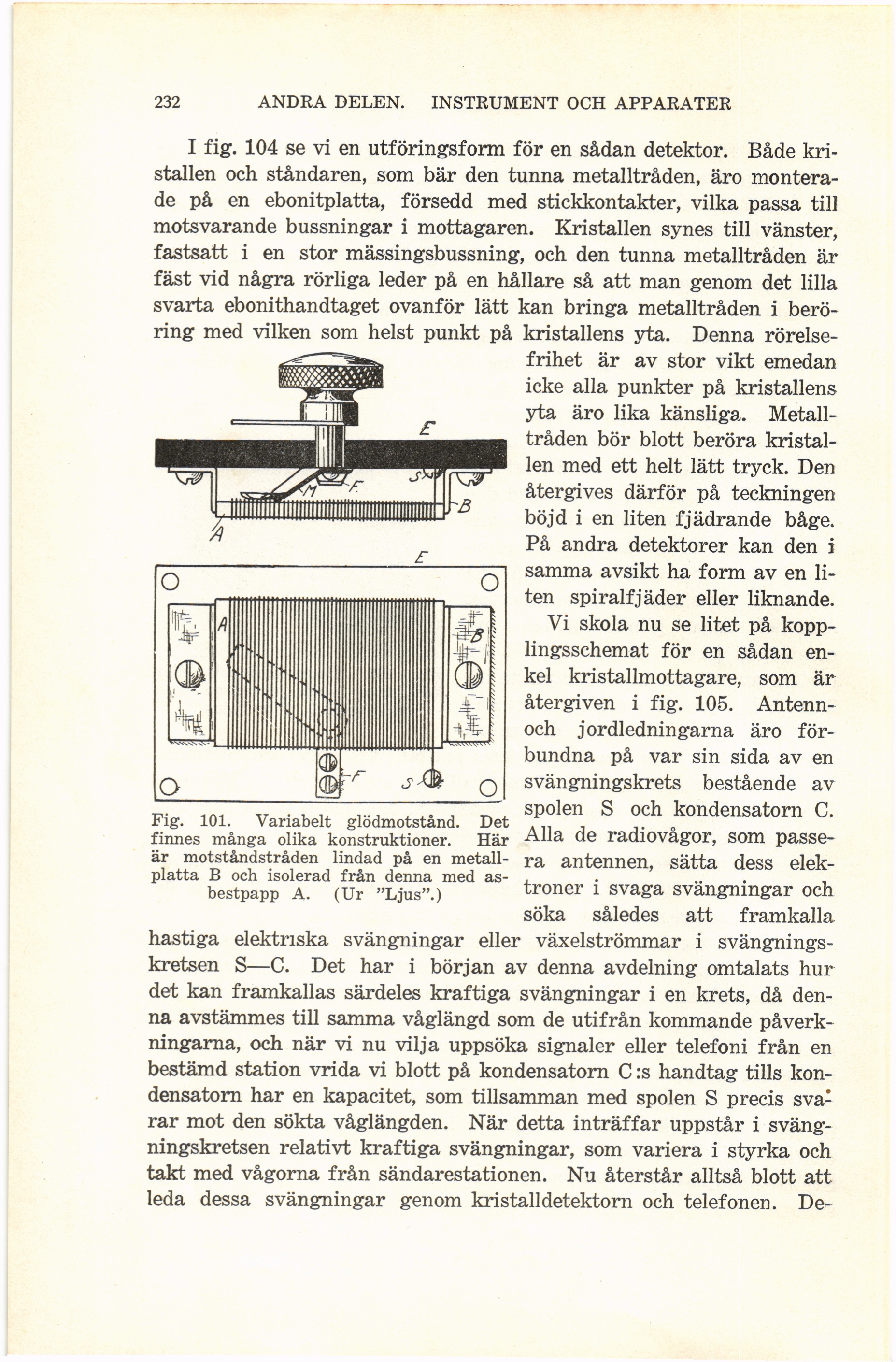

Fig. 101. Variabelt glödmotstånd. Det
finnes många olika konstruktioner. Här
är motståndstråden lindad på en
metallplatta B och isolerad från denna med
asbestpapp A. (Ur "Ljus".)
