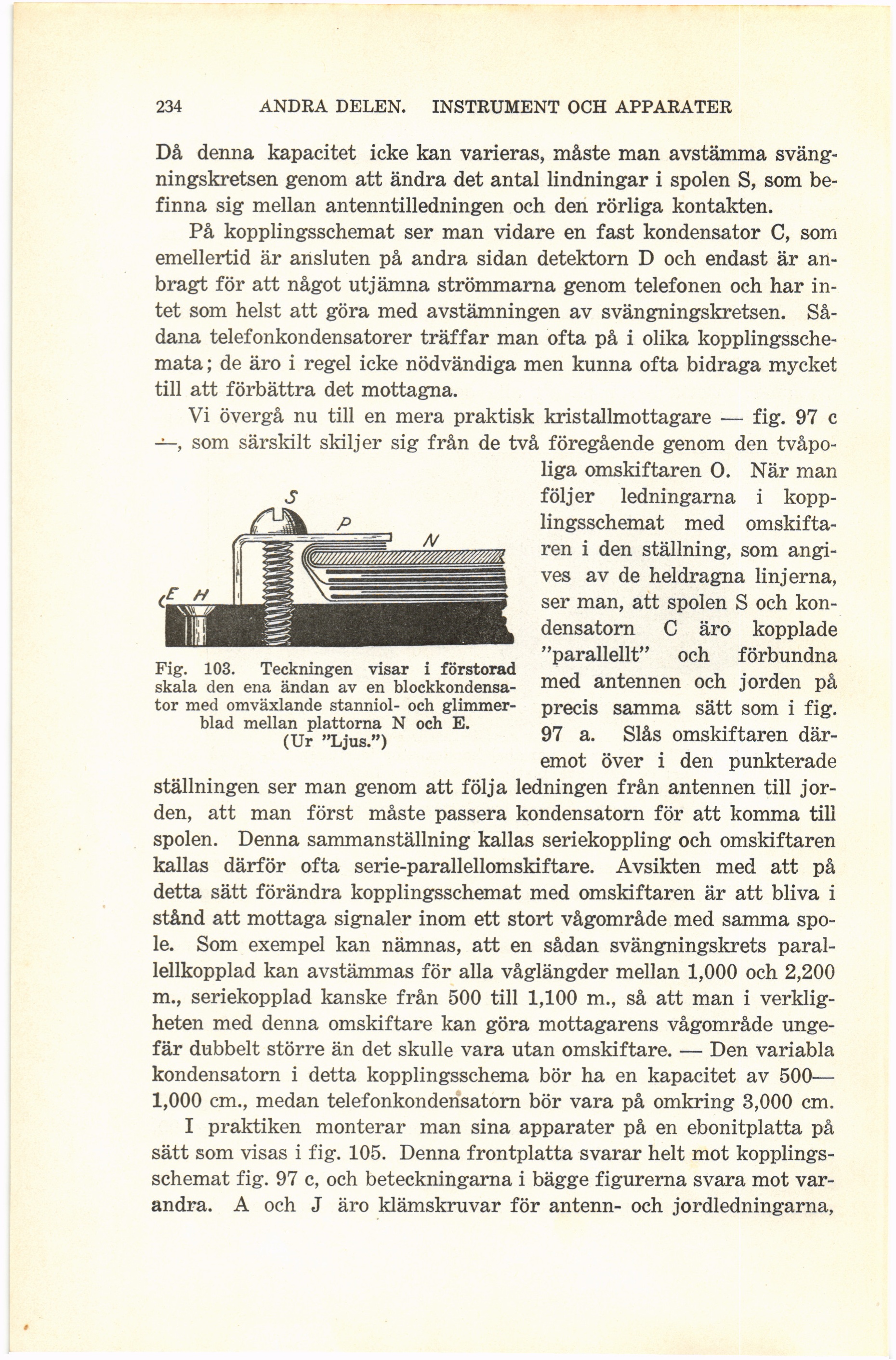

’234 ANDRA DELEN. INSTRUMENT OCH APPARATER

Då denna kapacitet icke kan varieras, måste man avstämma
svängningskretsen genom att ändra det antal lindningar i spolen S, som
befinna sig mellan antenntilledningen och den rörliga kontakten.

På kopplingsschemat ser man vidare en fast kondensator C, som
emellertid är ansluten på andra sidan detektorn D och endast är
anbragt för att något utjämna strömmarna genom telefonen och har
intet som helst att göra med avstämningen av svängningskretsen.
Sådana telefonkondensatorer träffar man ofta på i olika
kopplingsschemata ; de äro i regel icke nödvändiga men kunna ofta bidraga mycket
till att förbättra det mottagna.

Vi övergå nu till en mera praktisk kristallmottagare — fig. 97 c
—, som särskilt skiljer sig från de två föregående genom den tvåpo-

liga omskiftaren O. När man
följer ledningarna i
kopplingsschemat med
omskiftaren i den ställning, som
angives av de heldragna linjerna,
ser man, att spolen S och
kondensatorn C äro kopplade
"parallellt" och förbundna
med antennen och jorden på
precis samma sätt som i fig.
97 a. Slås omskiftaren
däremot över i den punkterade
ställningen ser man genom att följa ledningen från antennen till
jorden, att man först måste passera kondensatorn för att komma till
spolen. Denna sammanställning kallas seriekoppling och omskiftaren
kallas därför ofta serie-parallellomskiftare. Avsikten med att på
detta sätt förändra kopplingsschemat med omskiftaren är att bliva i
stånd att mottaga signaler inom ett stort vågområde med samma
spole. Som exempel kan nämnas, att en sådan svängningskrets
paral-lellkopplad kan avstämmas för alla våglängder mellan 1,000 och 2,200
m., seriekopplad kanske från 500 till 1,100 m., så att man i
verkligheten med denna omskiftare kan göra mottagarens vågområde
ungefär dubbelt större än det skulle vara utan omskiftare. — Den variabla
kondensatorn i detta kopplingsschema bör ha en kapacitet av 500—
1,000 cm., medan telefonkondensatorn bör vara på omkring 3,000 cm.

I praktiken monterar man sina apparater på en ebonitplatta på
sätt som visas i fig. 105. Denna frontplatta svarar helt mot
kopplingsschemat fig. 97 c, och beteckningarna i bägge figurerna svara mot
varandra. A och J äro klämskruvar för antenn- och jordledningarna,

S

Fig. 103. Teckningen visar i förstorad
skala den ena ändan av en
blockkondensator med omväxlande stanniol- och
glimmer-blad mellan plattorna N och E.
(Ur "Ljus.")
