Man kan sålunda peka på, att radion till sin natur, om man så
får säga, är demokratisk. Pojken, som uppe i den lilla
vindskammaren begagnar sig av en enkel hemgjord kristallapparat, kan höra
delvis samma musik och samma föredrag, som den rike värden i sitt
eleganta hem bjuder sina gäster att avlyssna i hans dyrbara
fem-lampsmottagare med högtalare. Är det icke glädjande att tänka, att
en konst, som förr var tillgänglig endast för de mera välsituerade,
nu kan spridas för himlens alla vindar, så att envar kan bliva i
tillfälle att njuta av densamma!

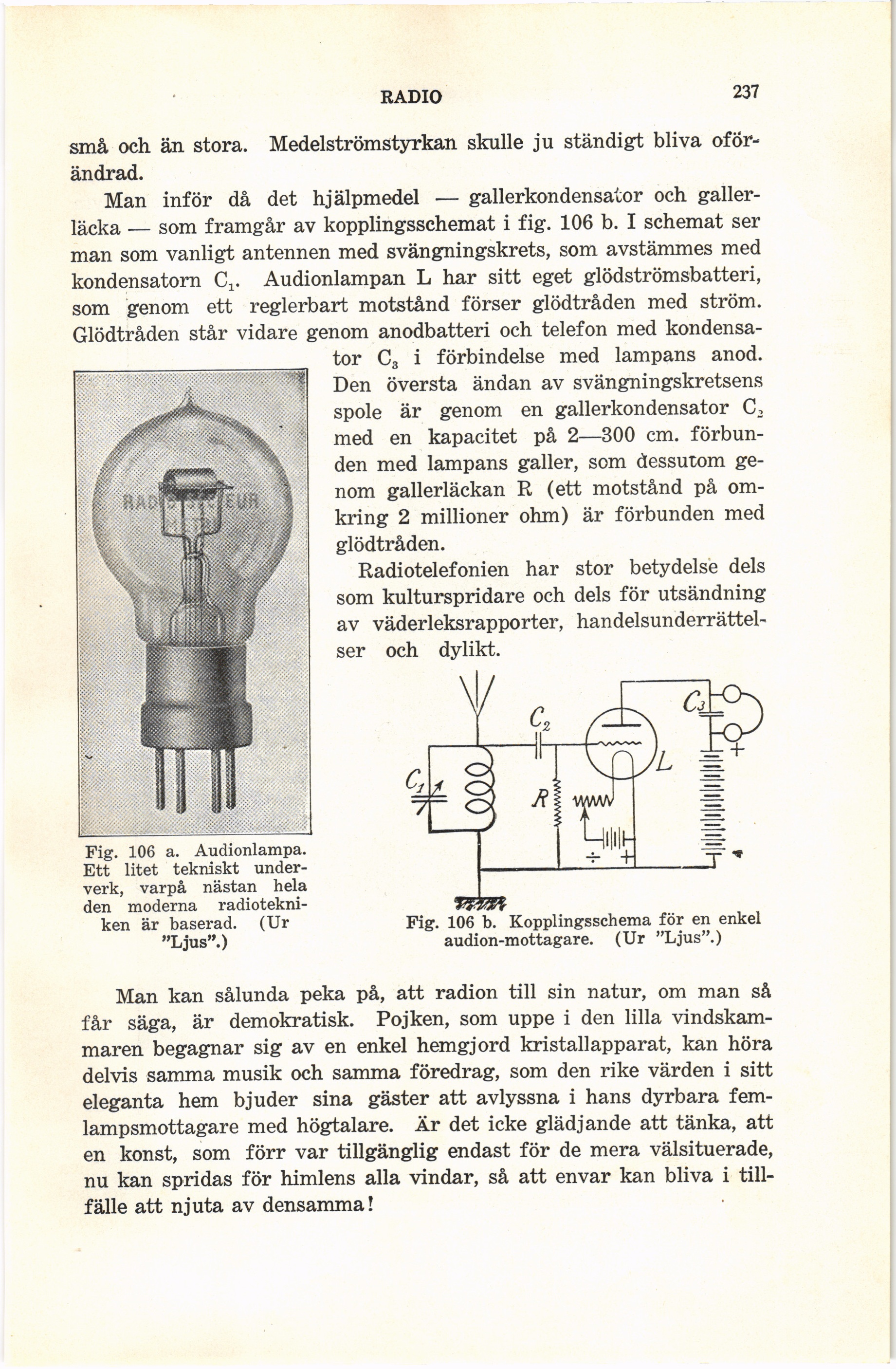

RADIO 237"
små och än stora. Medelströmstyrkan skulle ju ständigt bliva
oförändrad.
Man inför då det hjälpmedel — gallerkondensator och
gallerläcka — som framgår av kopplingsschemat i fig. 106 b. I schemat ser
man som vanligt antennen med svängningskrets, som avstämmes med
kondensatorn C^ Audionlampan L har sitt eget glödströmsbatteri,
som genom ett reglerbart motstånd förser glödtråden med ström.
Glödtråden står vidare genom anodbatteri och telefon med
kondensator C3 i förbindelse med lampans anod.
Den översta ändan av svängningskretsens
spole är genom en gallerkondensator C,
med en kapacitet på 2—300 cm.
förbunden med lampans galler, som dessutom
genom gallerläckan R (ett motstånd på
omkring 2 millioner ohm) är förbunden med
glödtråden.
Radiotelefonien har stor betydelse dels
som kulturspridare och dels för utsändning
av väderleksrapporter,
handelsunderrättelser och dylikt.
Fig. 106 a. Audionlampa.
Ett litet tekniskt
underverk, varpå nästan hela
den moderna
radiotekniken är baserad. (Ur
"Ljus".)
Fig. 106 b. Kopplingsschema för en enkel
audion-mottagare. (Ur "Ljus".)
