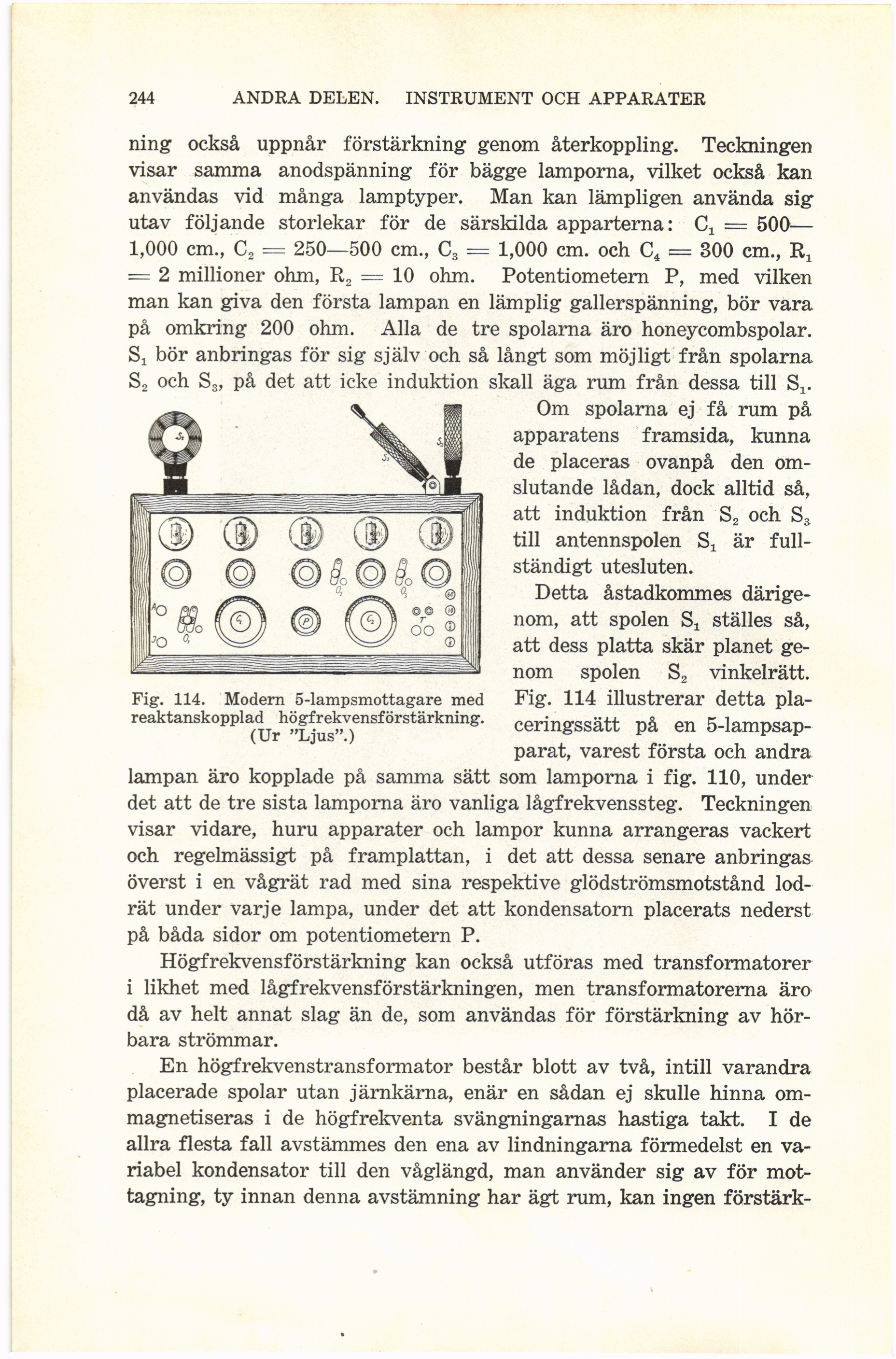

’244 ANDRA DELEN. INSTRUMENT OCH APPARATER
ning också uppnår förstärkning genom återkoppling. Teckningen
visar samma anodspänning för bägge lamporna, vilket också kan
användas vid många lamptyper. Man kan lämpligen använda sig
utav följande storlekar för de särskilda apparterna: Cj = 500—
1,000 cm., C2 = 250—500 cm., C3 = 1,000 cm. och C4 = 300 cm.,
- 2 millioner ohm, R2 = 10 ohm. Potentiometern P, med vilken
man kan giva den första lampan en lämplig gallerspänning, bör vara
på omkring 200 ohm. Alla de tre spolarna äro honeycombspolar.
Sx bör anbringas för sig själv och så långt som möjligt från spolarna
S2 och S3, på det att icke induktion skall äga rum från dessa till S3.
Om spolarna ej få rum på
apparatens framsida, kunna
de placeras ovanpå den
omslutande lådan, dock alltid så,
att induktion från S2 och Ss
till antennspolen St är
fullständigt utesluten.
Detta åstadkommes
därigenom, att spolen St ställes så,
att dess platta skär planet
genom spolen S2 vinkelrätt.
Fig. 114 illustrerar detta
pla-ceringssätt på en
5-lampsap-parat, varest första och andra
lampan äro kopplade på samma sätt som lamporna i fig. 110, under
det att de tre sista lamporna äro vanliga lågfrekvenssteg. Teckningen
visar vidare, huru apparater och lampor kunna arrangeras vackert
och regelmässigt på framplattan, i det att dessa senare anbringas
överst i en vågrät rad med sina respektive glödströmsmotstånd
lodrät under varje lampa, under det att kondensatorn placerats nederst
på båda sidor om potentiometern P.
Högfrekvensförstärkning kan också utföras med transformatorer
i likhet med lågfrekvensförstärkningen, men transformatorerna äro
då av helt annat slag än de, som användas för förstärkning av
hörbara strömmar.
En högfrekvenstransformator består blott av två, intill varandra
placerade spolar utan järnkärna, enär en sådan ej skulle hinna
om-magnetiseras i de högfrekventa svängningarnas hastiga takt. I de
allra flesta fall avstämmes den ena av lindningarna förmedelst en
variabel kondensator till den våglängd, man använder sig av för
mottagning, ty innan denna avstämning har ägt rum, kan ingen förstärk-
Fig. 114. Modern 5-lampsmottagare med
reaktanskopplad högfrekvensförstärkning.
(Ur "Ljus".)
