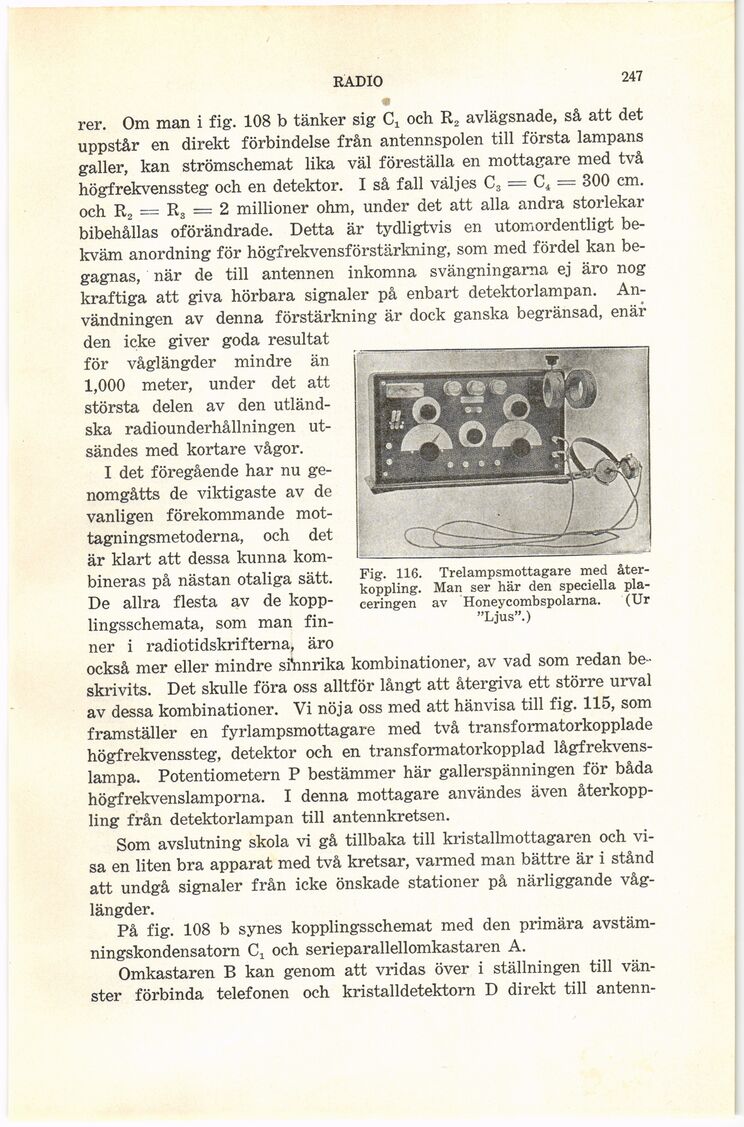

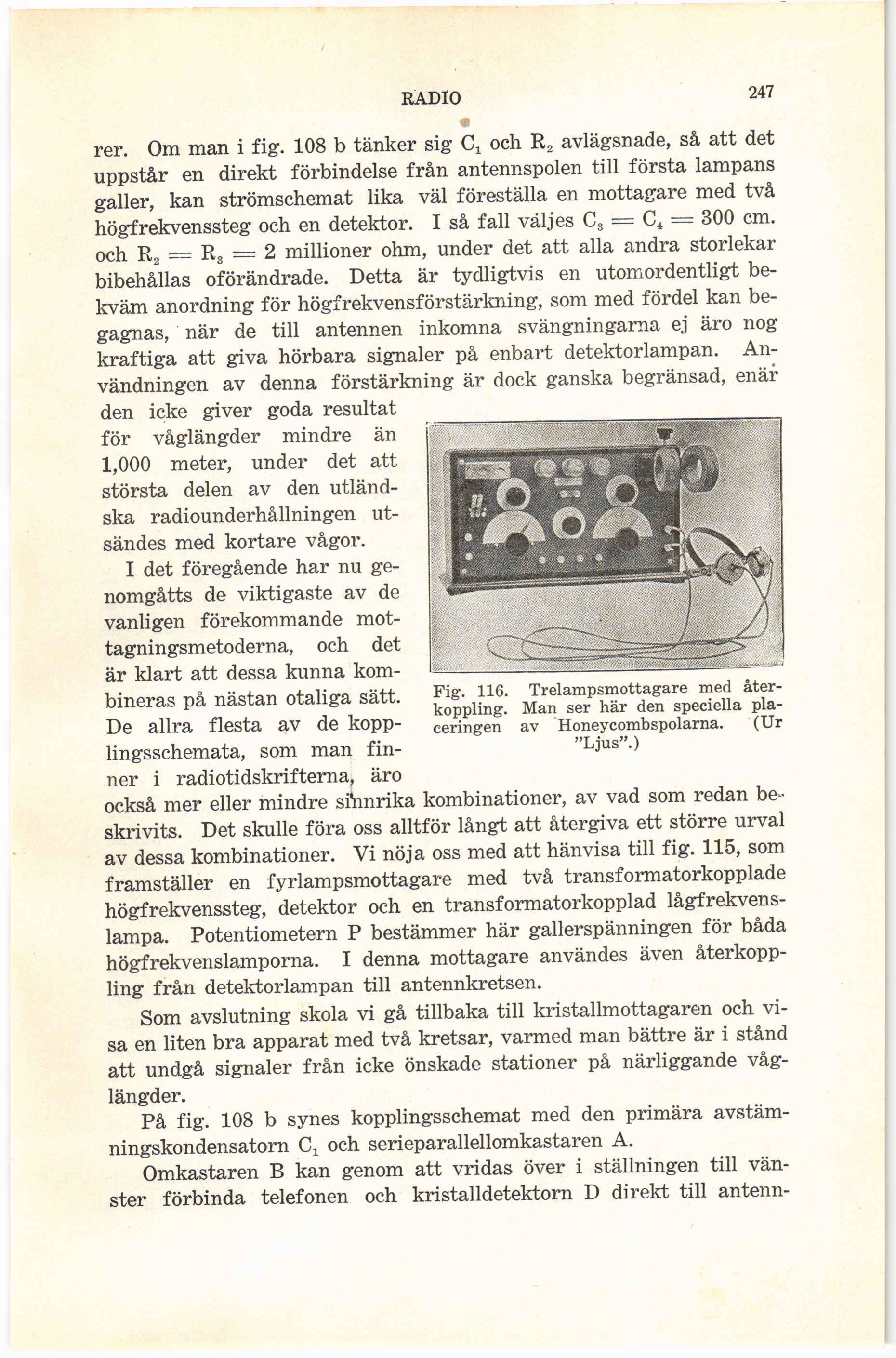

RADIO
247
«
rer. Om man i fig. 108 b tänker sig C^ och R2 avlägsnade, så att det
uppstår en direkt förbindelse från antennspolen till första lampans
galler, kan strömschemat lika väl föreställa en mottagare med två
högfrekvenssteg och en detektor. I så fall väljes C3 = C4 = 300 cm.
och R2 — R3 = 2 millioner ohm, under det att alla andra storlekar
bibehållas oförändrade. Detta är tydligtvis en utomordentligt
bekväm anordning för högfrekvensförstärkning, som med fördel kan
begagnas, när de till antennen inkomna svängningarna ej äro nog
kraftiga att giva hörbara signaler på enbart detektorlampan.
Användningen av denna förstärkning är dock ganska begränsad, enär
den icke giver goda resultat
för våglängder mindre än
1,000 meter, under det att
största delen av den
utländska radiounderhållningen
utsändes med kortare vågor.
I det föregående har nu
ge-nomgåtts de viktigaste av de
vanligen förekommande
mottagningsmetoderna, och det
är klart att dessa kunna
kombineras på nästan otaliga sätt.
De allra flesta av de
kopplingsschemata, som man
finner i radiotidskrifterna, äro
också mer eller mindre sfnnrika kombinationer, av vad som redan
beskrivits. Det skulle föra oss alltför långt att återgiva ett större urval
av dessa kombinationer. Vi nöja oss med att hänvisa till fig. 115, som
framställer en fyrlampsmottagare med två transformatorkopplade
högfrekvenssteg, detektor och en transformatorkopplad
lågfrekvens-lampa. Potentiometern P bestämmer här gallerspänningen för båda
högfrekvenslamporna. I denna mottagare användes även
återkoppling från detektorlampan till antennkretsen.
Som avslutning skola vi gå tillbaka till kristallmottagaren och
visa en liten bra apparat med två kretsar, varmed man bättre är i stånd
att undgå signaler från icke önskade stationer på närliggande
våglängder.
På fig. 108 b synes kopplingsschemat med den primära
avstäm-ningskondensatorn Cx och serieparallellomkastaren A.
Omkastaren B kan genom att vridas över i ställningen till
vänster förbinda telefonen och kristalldetektorn D direkt till antenn-
Fig. 116. Trelampsmottagare med
återkoppling. Man ser här den speciella
placeringen av Honeycombspolarna. (Ur
"Ljus".)
