RADIO
251"
mellan -4 och 0 voit. Vi antaga naturligtvis att anodströmskurvan
inom detta område är rätlinig.
Av karaktäristiken för exempelvis ett Philips mottagarerör A 410
kan man se, att detta blott är fallet, om man tillika använder den
maximala anodspänningen av 100 voit. En gallerspänningsvariation
av 2 voit är därför den högsta, som ett sådant rör kan arbeta med.
En spänningsvariation av 2 voit på det första
lågfrekvensförstärka-rerörets galler torde endast sällan förekomma, varför nämnda rör är
mycket väl lämpat för denna plats i en mottagare. Användandet av
ett särskilt lågfrekvensförstärkarerör av lämplig typ är likväl att
föredraga, alldenstund därvid den rätta inställningen av anodspänning
och gallerspänning blir
betydligt förenklad. Enär
spänningsvariationerna på
gallret hos varje följande
rör ökas, är det att
rekommendera a.tt för de
efterföljande lågfrekvensförstärka-restegen använda ett härför
speciellt lämpat rör.
Philips radio a.-b. har
konstruerat ett särskilt rör
för
lågfrekvensändförstärk-ning, nämligen B 406. Man
kan antaga, att för
erhållande av en ljudstyrka, tillräcklig för ett ordinärt bostadsrum,
anod-strömsvariationerna i det sista *röret icke behöva hava större
amplitud än 3m/amp., varför karaktäristiken måste kunna uppvisa en
rätlinig del över ett område av minst 6 m/amp., vartill kommer att
denna rätliniga del måste befinna sig på den negativa
gallerspännings-sidan.
Röret kan lämna en ljudstyrka, som är större än den för ett
ordinärt boningsrum erforderliga. Som redan omnämnts måste gallret i
ett dylikt rör hava en så hög negativ spänning i förhållande till
glödtråden, att gallret icke ens under de största spänningsvariationerna
kan bliva positivt. Det därtill erforderliga gallerspänningsbatteriet
kan bestå av torrelement av ringa kapacitet, emedan detta batteri
icke behöver lämna någon ström. Ty just genom användandet av
negativ gallerförspänning förhindras uppkomsten av gallerströmmar.
Det erforderliga batteriet kan på följande sätt mycket bekvämt
anbringas i mottagaren.

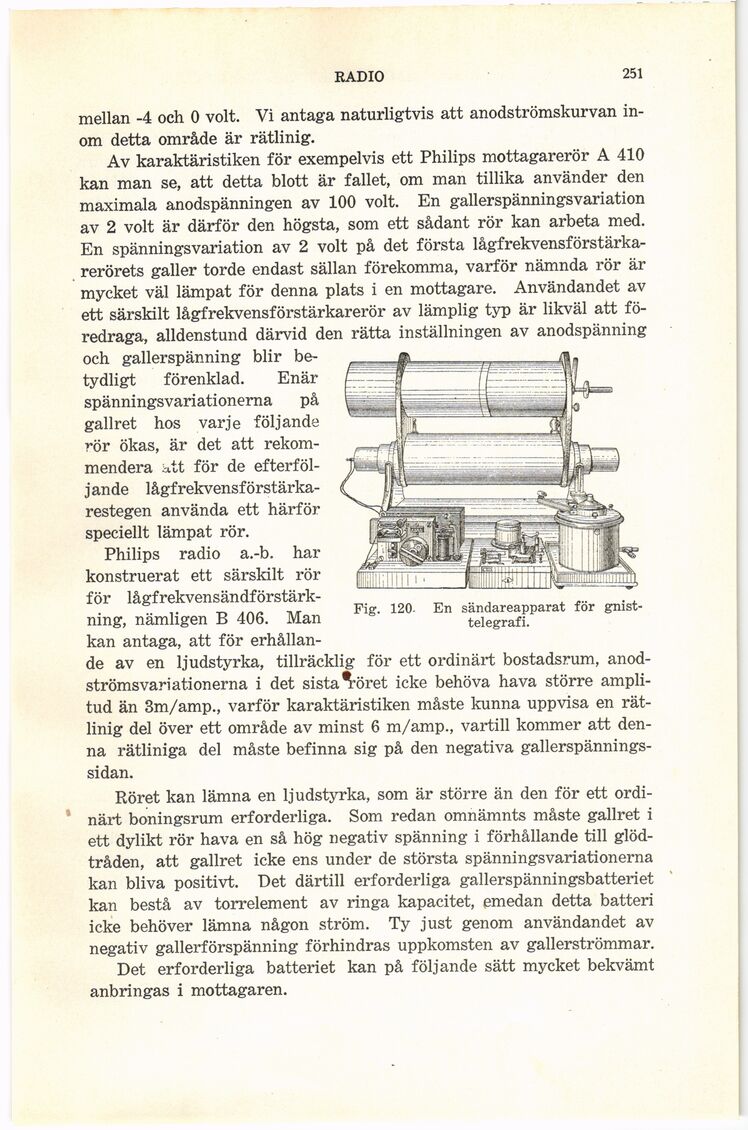

Fig. 120- En sändareapparat för
gnist-telegrafi.
