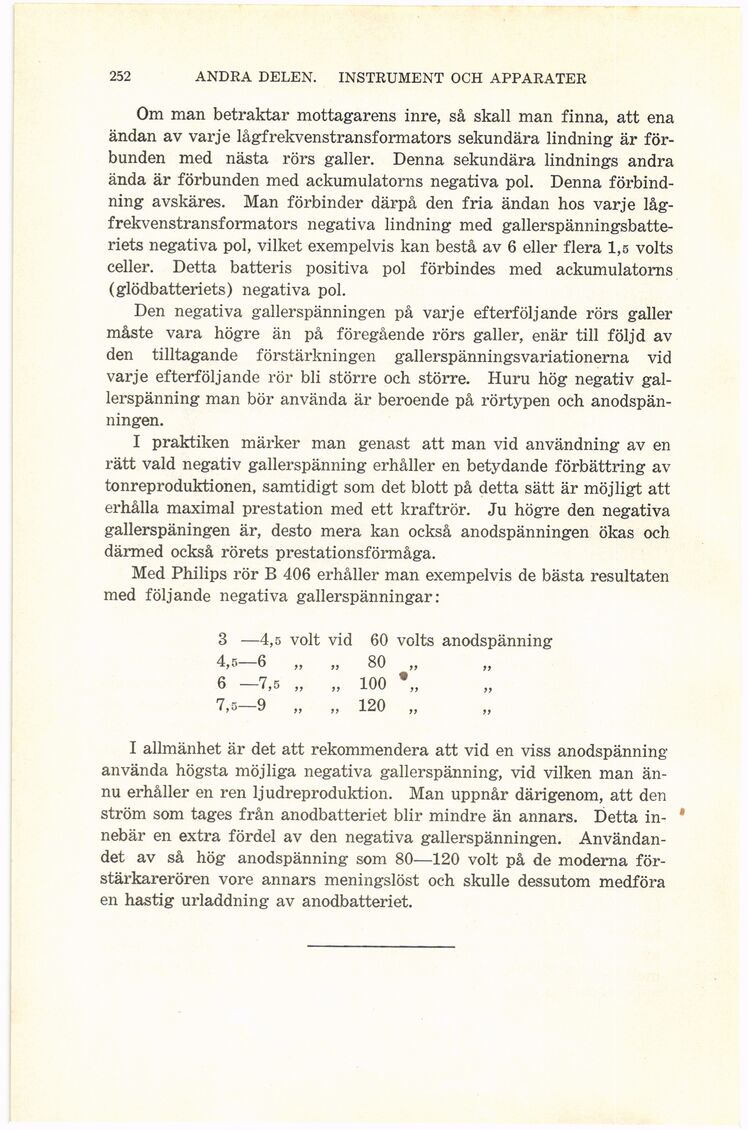

’252
ANDRA DELEN. INSTRUMENT OCH APPARATER
Om man betraktar mottagarens inre, så skall man finna, att ena
ändan av varje lågfrekvenstransformators sekundära lindning är
förbunden med nästa rörs galler. Denna sekundära lindnings andra
ända är förbunden med ackumulatorns negativa pol. Denna
förbindning avskäres. Man förbinder därpå den fria ändan hos varje
låg-frekvenstransformators negativa lindning med
gallerspänningsbatte-riets negativa pol, vilket exempelvis kan bestå av 6 eller flera 1,5 volts
celler. Detta batteris positiva pol förbindes med ackumulatorns
(glödbatteriets) negativa pol.
Den negativa gallerspänningen på varje efterföljande rörs galler
måste vara högre än på föregående rörs galler, enär till följd av
den tilltagande förstärkningen gallerspänningsvariationerna vid
varje efterföljande rör bli större och större. Huru hög negativ
gallerspänning man bör använda är beroende på rörtypen och
anodspänningen.
I praktiken märker man genast att man vid användning av en
rätt väld negativ gallerspänning erhåller en betydande förbättring av
tonreproduktionen, samtidigt som det blott på detta sätt är möjligt att
erhålla maximal prestation med ett kraftrör. Ju högre den negativa
gallerspäningen är, desto mera kan också anodspänningen ökas och
därmed också rörets prestationsförmåga.
Med Philips rör B 406 erhåller man exempelvis de bästa resultaten
med följande negativa gallerspänningar:
3 —4,5 voit vid 60 volts anodspänning
4,5—6 „ „ 80 „
6 —7,5 „ „ 100
7,5—9 „ „ 120 „ „
I allmänhet är det att rekommendera att vid en viss anodspänning
använda högsta möjliga negativa gallerspänning, vid vilken man
ännu erhåller en ren ljudreproduktion. Man uppnår därigenom, att den
ström som tages från anodbatteriet blir mindre än annars. Detta
innebär en extra fördel av den negativa gallerspänningen.
Användandet av så hög anodspänning som 80—120 voit på de moderna
förstärkarerören vore annars meningslöst och skulle dessutom medföra
en hastig urladdning av anodbatteriet.
