166;
ANDRA DELEN. DEN MODERNA BYGGNADEN
tornets grund nedföras ända till fast botten, så att icke huset skall ta
överbalansen. Norrköpings stora rådhus är byggt efter denna
princip. Såväl träpålar som järnbetongpålar användas; träpålar där
man med säkerhet vet, att de ständigt stå under grundvattenytan, så
att de icke ruttna, och vid längder under
12 à 15 m., annars betongpålar. Förr
byggdes hus ofta på rustbädd av
trästockar, faskiner (risknippor) o. dyl.,
men om rustbädden ej låg tillräckligt
djupt ned, kom luft åt och den ruttnade,
varför detta sätt numera är frångått.
Flera hus i Gamla staden i Stockholm
börja vackla genom att rustbäddarna
ruttna.
Om det är lös grund, men berget icke
ligger mer än ett par meter under
markytan eller källarbottnen, går man med
fulla murar ned till berget. Ligger
berget djupare och intill 6 à 8 meters djup,
går man ned med pelare till berget och
förbinder dessa med valv eller balkar, på
vilka grundmuren uppföres. Är det ännu
djupare, tillgriper man pålning till fast
botten eller friktionspålning eller, om det
är frågan om en mycket stor
byggnad, mera komplicerade
grundläggningsmetoder. Man sänker ned
ihåliga brunnar eller stora rör på så vis, att
brunnen ställes på marken och man
schaktar inuti densamma, varvid den sjunker
av sin egen tyngd. Mantelgrundläggning
och grundläggning med kasuner utföres
på samma sätt, men på öppet vatten. Stockholms stadshus’ torn vilar
på 8 grova, runda pelare, utförda efter mantelprincipen. Väldiga rör
av plåt sänktes ned i Mälaren, ställdes på den pallsprängda bottnen
och fylldes med betong.
Sedan grundmuren är färdig, isoleras den på översidan med
asfalt eller asfaltfilt, så att icke fuktigheten från marken skall tränga
upp i den därpå vilande tegel- eller träväggen. Likaså skall ett
källargolv, som befinner sig under grundvattenytan, isoleras, så att icke
vatten kan intränga i källaren.

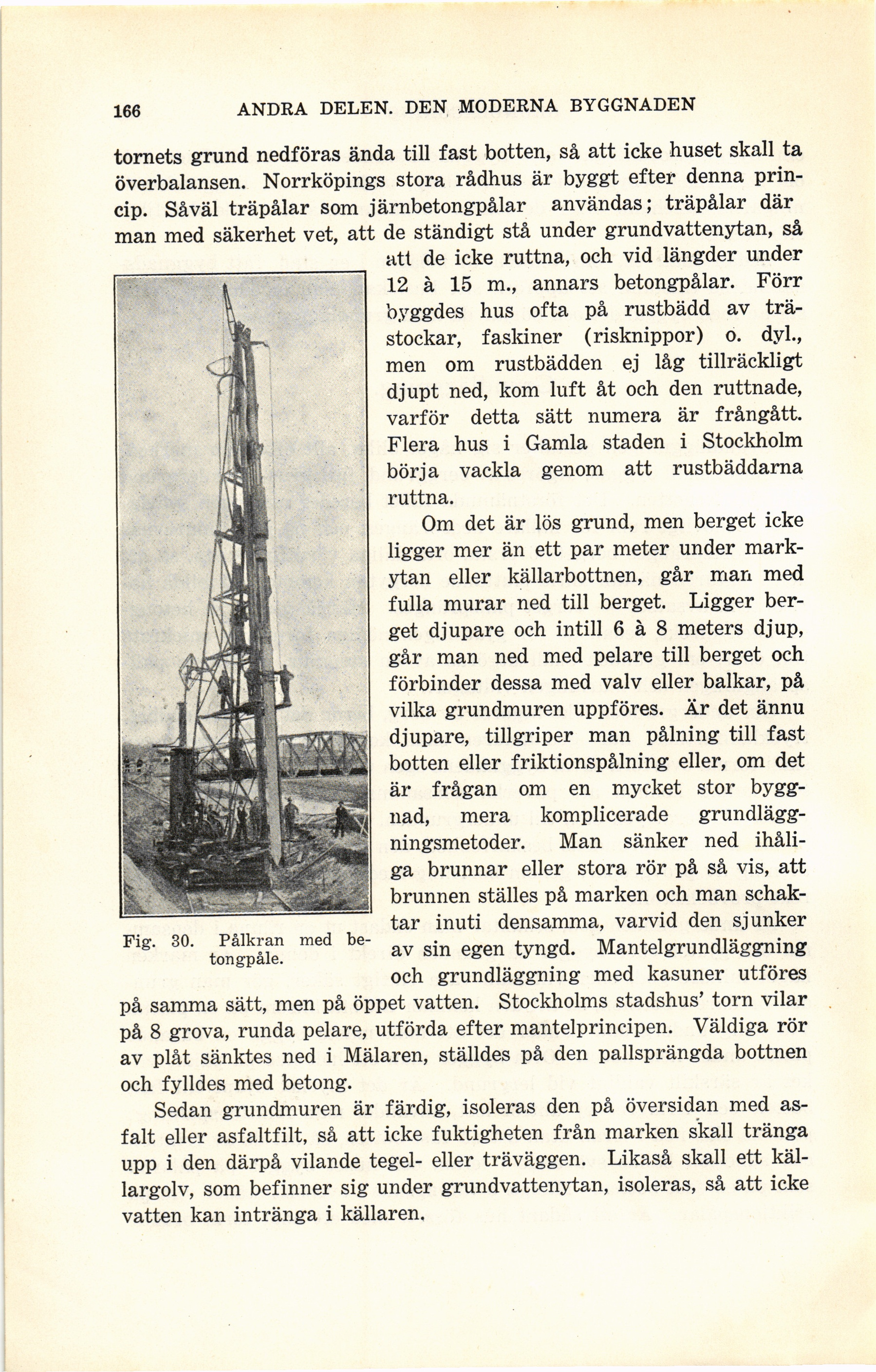

Fig. 30. Pålkran med
betongpåle.
