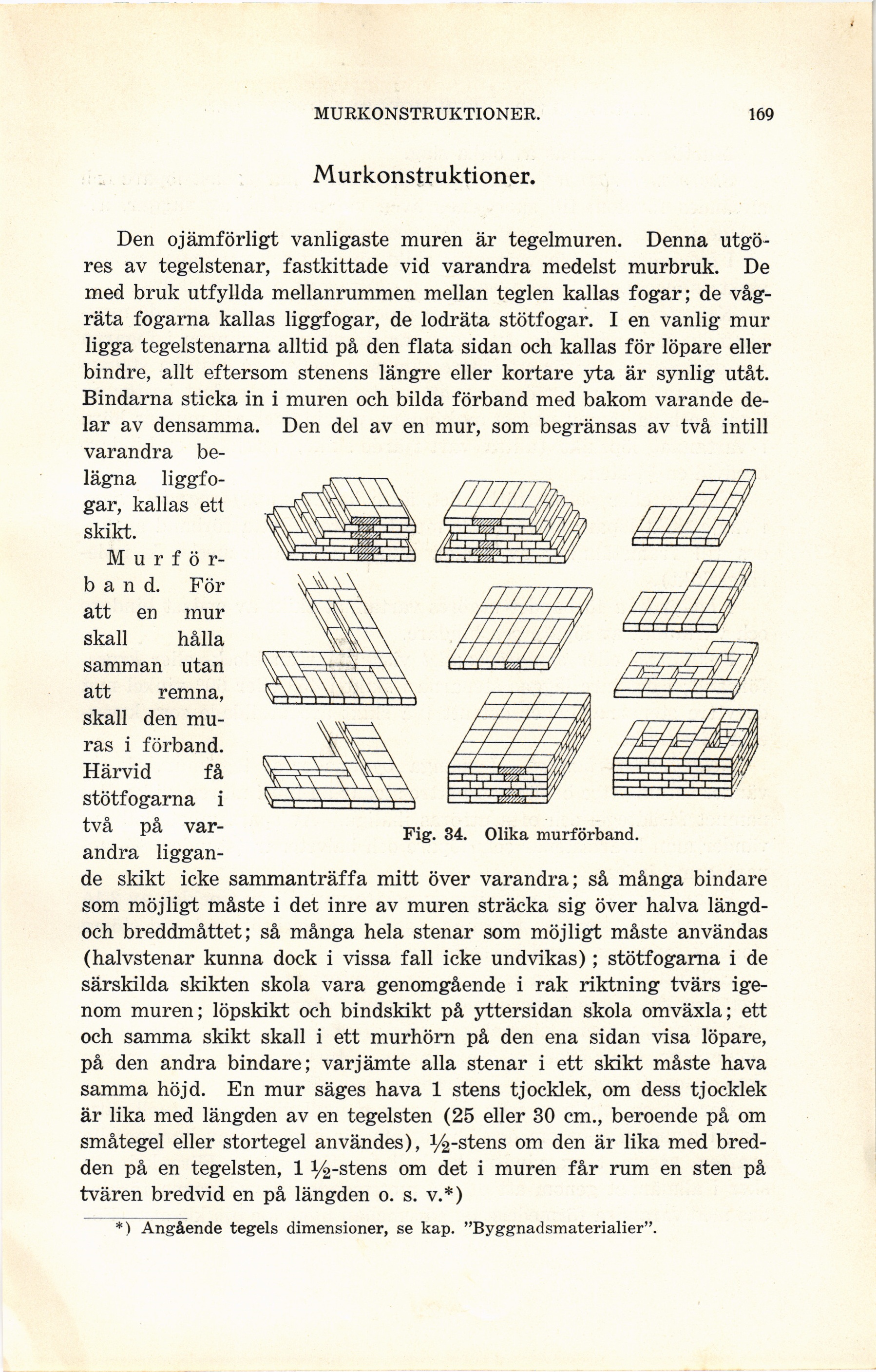

MURKONSTRUKTIONER.
169
Murkonstruktioner.
Den ojämförligt vanligaste muren är tegelmuren. Denna
utgöres av tegelstenar, fastkittade vid varandra medelst murbruk. De
med bruk utfyllda mellanrummen mellan teglen kallas fogar; de
vågräta fogarna kallas liggfogar, de lodräta stötfogar. I en vanlig mur
ligga tegelstenarna alltid på den flata sidan och kallas för löpare eller
bindre, allt eftersom stenens längre eller kortare yta är synlig utåt.
Bindarna sticka in i muren och bilda förband med bakom varande
delar av densamma. Den del av en mur, som begränsas av två intill
varandra
belägna liggfogar, kallas ett
skikt.
M u r f ö
r-b a n d. För
att en mur
skall hålla
samman utan
att remna,
skall den
muras i förband.
Härvid få
stötfogarna i
två på
varandra liggande skikt icke sammanträffa mitt över varandra; så många bindare
som möjligt måste i det inre av muren sträcka sig över halva
längd-och breddmåttet; så många hela stenar som möjligt måste användas
(halvstenar kunna dock i vissa fall icke undvikas); stötfogarna i de
särskilda skikten skola vara genomgående i rak riktning tvärs
igenom muren; löpskikt och bindskikt på yttersidan skola omväxla; ett
och samma skikt skall i ett murhörn på den ena sidan visa löpare,
på den andra bindare; varjämte alla stenar i ett skikt måste hava
samma höjd. En mur säges hava 1 stens tjocklek, om dess tjocklek
är lika med längden av en tegelsten (25 eller 30 cm., beroende på om
småtegel eller stortegel användes), i/^-stens om den är lika med
bredden på en tegelsten, 1 1/2-stens om det i muren får rum en sten på
tvären bredvid en på längden o. s. v.*)
Fig. 34. Olika murförband.
*) Angående tegels dimensioner, se kap. "Byggnadsmaterialier".
