BERÄKN. AV AVRINNING., LEDNING:AS DIMENSIONER O. PUMPV. 283
eller stå under tryck; med kännedom om den lutning, som på den
ifrågavarande sträckan kan tillåtas, får man då direkt ur tabeller
dimensionerna. Vid ledningarnas förläggning måste iakttagas, att
ledningarnas botten ligger minst i minimilutning i och för att vara
självrensande.
Enligt föregående är klart, vilka mängder avloppsvatten, som
huvudledningarna hava att framföra till ett eventuellt pumpverk.
Denna avloppskvantitet innefattar spillvatten, grundvatten och även
den kvantitet regnvatten, som av hygieniska skäl anses skola
pumpas vidare. Pumpverkets mission är sålunda först att pumpa
spillvatten och grundvatten, vilken kvantitet är tämligen konstant,
varför pumpverkets drift därigenom ej behöver kompliceras. Värre är
det med regnvattnets inflytande på driften, ty dels skall pumpverket
vara berett på att plötsligt kunna taga emot stora
regnvattenkvantiteter, dels befordra dem vidare genom tryckledningar. Dessa bli i
avsevärd grad dyrare i samma mån, som kvantiteten ökas. Därför
söker man inrätta sig så, att man har två tryckledningar, av vilka
den ena utmynnar så nära pumpverket som möjligt och får avbörda
det vid regn utspädda avloppsvattnet. En betydande del av
pumpverkets arbete går sålunda ut på att befordra avloppsvattnet vidare,
antingen till lämpliga punkter i vattendrag, eller till eventuella
reningsanläggningar.
Pumpstationen består av pumpgraven, i vilken vattnet från
kloaknätet inkommer samt maskinhallen.
I pumpgravens ena sida utmynna pumparnas sugrör, framför
vilka äro anbrakta galler för
att avskilja föroreningar
av "svävande ämnen"
såsom träbitar, papper m.
m., som kunna skada
pumparna. I övrigt är ej
meningen att i pumpgraven
skall äga rum
slamavsätt-ningar, varför
pumpgravens vattenvolym göres
så liten som möjligt.
Rensning av gallren sker
antingen för hand eller med
maskin.
Maskineriet vid
pumpverket representeras som

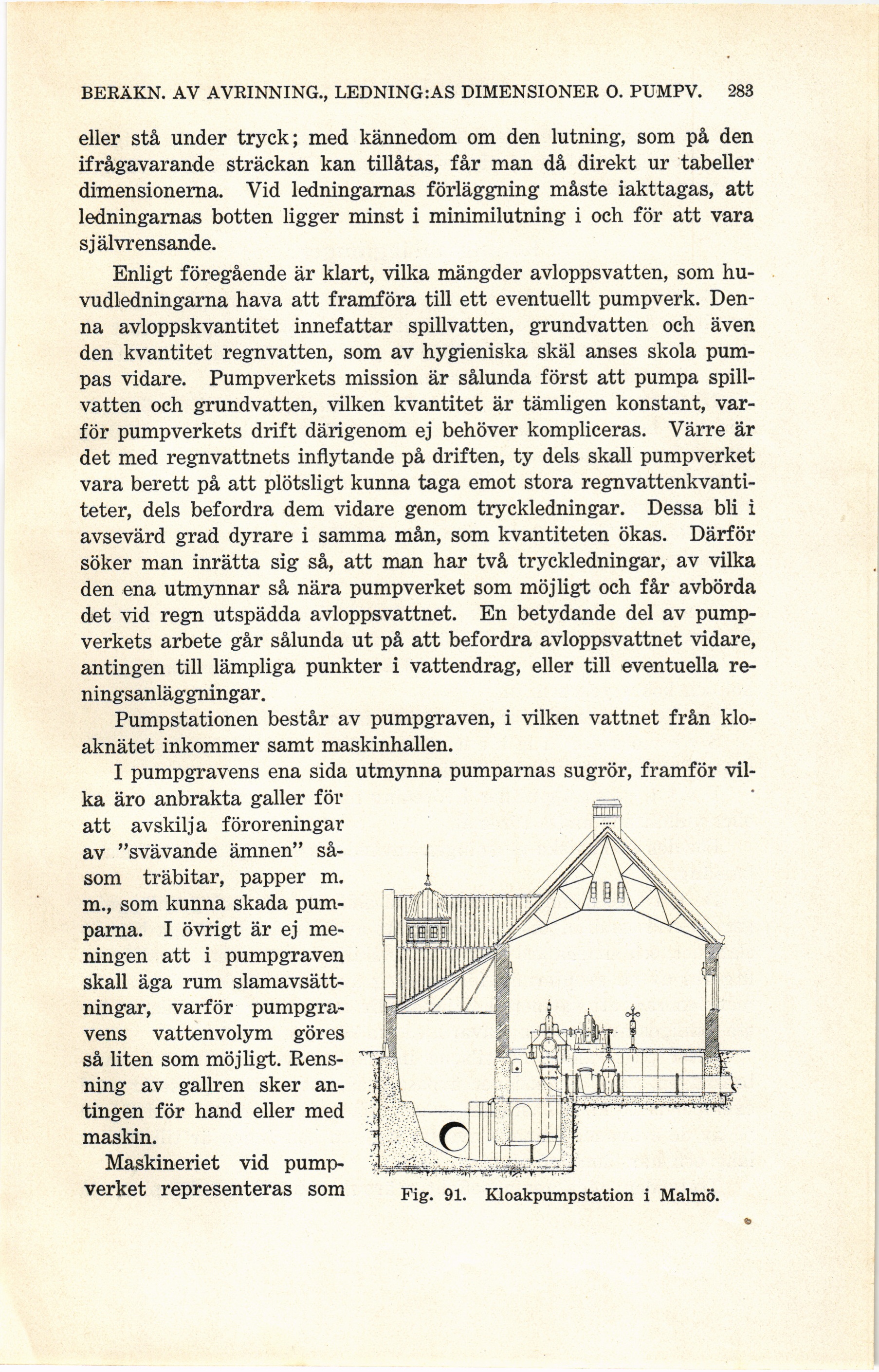

Fig. 91. Kloakpumpstation i Malmö.
