■110

ANDRA DELEN. TEXTILINDUSTRIEN

På detta sätt åstadkommes alltså skelet eller facket, genom vilket
inslagstråden drages. Detta utföres sålunda, att inslagstråden
spolas upp, och en sådan spole inlägges i en "skyttel", d. v. s. ett slags

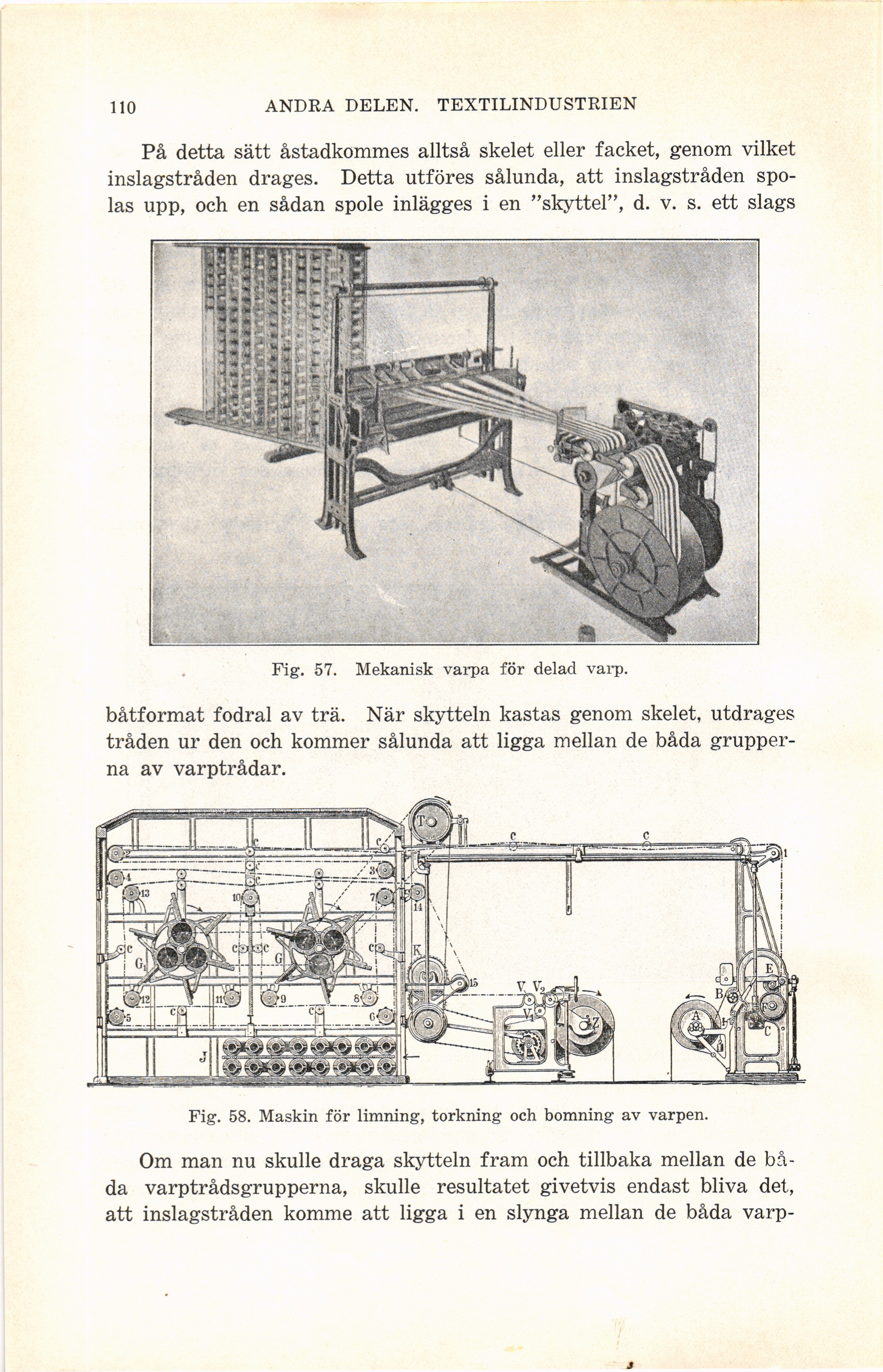

Fig. 57. Mekanisk varpa för delad varp.

båtformat fodral av trä. När skytteln kastas genom skelet, utdrages
tråden ur den och kommer sålunda att ligga mellan de båda
grupperna av varptrådar.

Fig. 58. Maskin för limning, torkning och bomning av varpen.

Om man nu skulle draga skytteln fram och tillbaka mellan de
båda varptrådsgrupperna, skulle resultatet givetvis endast bliva det,
att inslagstråden komme att ligga i en slynga mellan de båda varp-

j
