VÄVNING

119

Om inslaget består av två eller flera färger eller på annat sätt
olika garnsorter, så måste man också arbeta med lika många
skytt-lar. Dessa måste i bestämd ordning gå genom skelet och givetvis en
i sänder. Man måste därför vid sidan om väven eller helst på båda
sidor om väven anbringa skyttellådor eller växellådor. Dessa kunna
vara av olika konstruktion, men huvudtyperna äro tvenne, nämligen
fallådor och revolverlådor.

I fallådorna ligga skyttlarna ordnade i fack ovanpå varandra och
det hela är rörligt upp och ned, så att vilken som helst spole eller

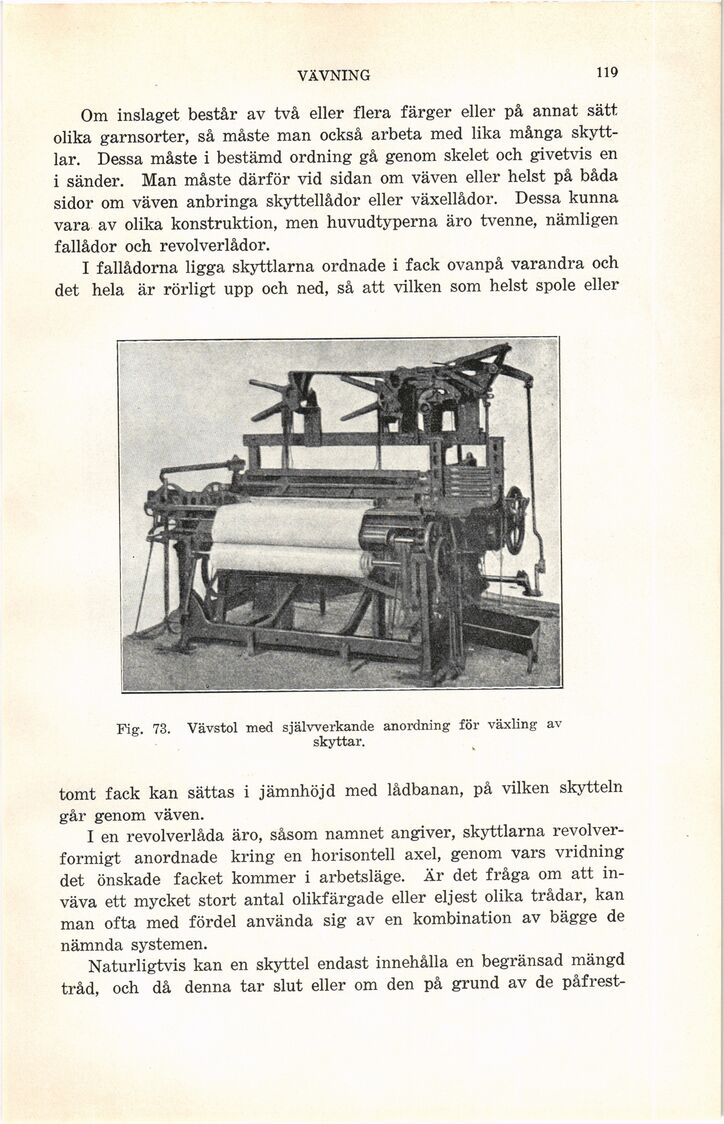

Fig. 73. Vävstol med själfverkande anordning för växling av

skyttar.

tomt fack kan sättas i jämnhöjd med lådbanan, på vilken skytteln
går genom väven.

I en revolverlåda äro, såsom namnet angiver, skyttlarna
revolver-formigt anordnade kring en horisontell axel, genom vars vridning
det önskade facket kommer i arbetsläge. Är det fråga om att
inväva ett mycket stort antal olikfärgade eller eljest olika trådar, kan
man ofta med fördel använda sig av en kombination av bägge de
nämnda systemen.

Naturligtvis kan en skyttel endast innehålla en begränsad mängd
tråd, och då denna tar slut eller om den på grund av de påfrest-
