MASKINSMIDNING

177

med en viss kraft, tryckes kolven C uppåt med en kraft, som är lika
många gånger större, som arean av C är större än D. För att täta
kring C gjorde Brahma följande anordning. I cylinderväggen
utsvarvades en ränna, i vilken inlägges en ring av oljat läder, i sektion
böjt i U-form. I samma mån vattentrycket ökas, pressas lädret
hårdare såväl mot
väggen som mot kolven,
och desto tätare blir
packningen.

Brahmas press var
från början
huvudsakligen avsedd för
sammanpressning av
bomull e. d., men då
den mer och mer
fullkomnats har den
hydrauliska pressen
fått en mycket stor
användning på
många olika områden,
där stora tryck
erfordras. År 1856 tog
Henry
Bessemer patent på att
använda hydrauliskt
tryck för pressning
av stora
smidesstyc-ken, och sedan dess
ha, som nämnts,
hydrauliska smidespressar mer och mer ersatt de stora ånghammarna.
Den förut omtalade 125 tons hammaren vid Betlehem-verken i U. S. A.
ersattes sålunda med en press, som kan utöva ett så oerhört tryck
som 14,000 ton, d. v. s. lika mycket som vikten av en stor
oceanångare.

I fig. 25 visas en dylik jätte-press. Den mäktiga kolven, vilken
går i den höga cylindern, uppbär det väldiga presshuvudet, som
styres av fyra stycken gejdkolonner. I dessa äro mindre pressar
anordnade, vilka tjäna att lyfta presshuvudet upp efter utfört presslag.
Pressvattnet sättes under tryck i en särskild pump. I ledningen
mellan pumpen och pressen insättes oftast en s. k. ackumulator eller
"trycksamlare", i vilken en mycket tung vikt lyftes av tryckvattnet,

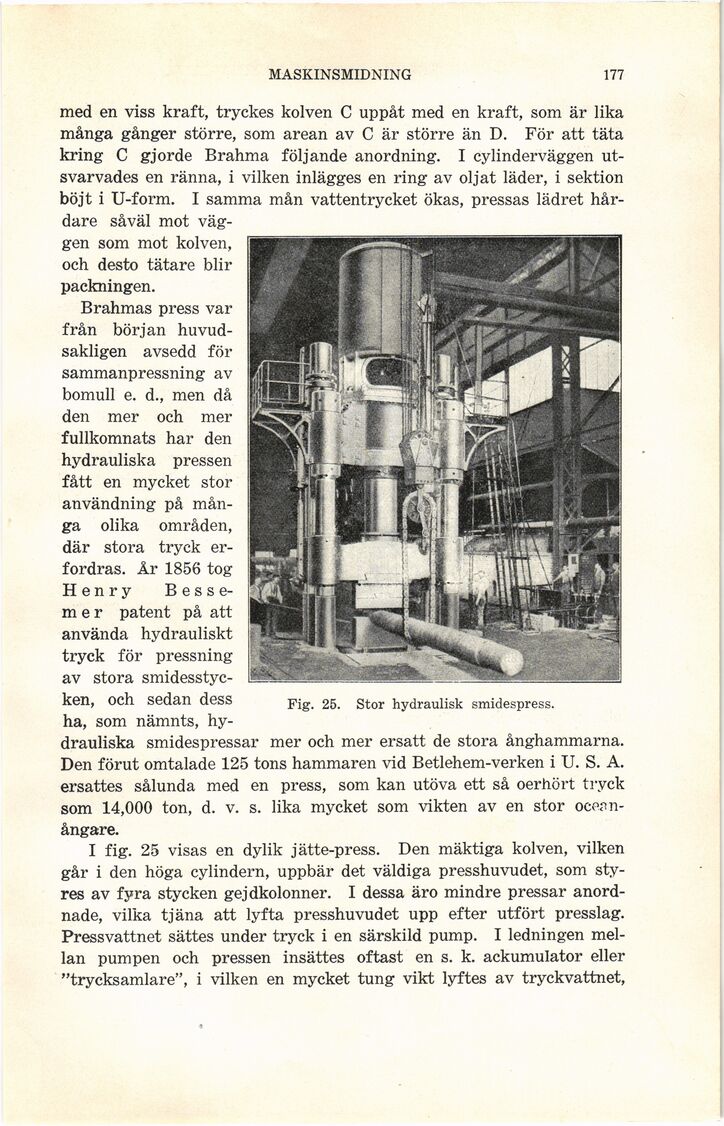

Fig. 25. Stor hydraulisk smidespress.
