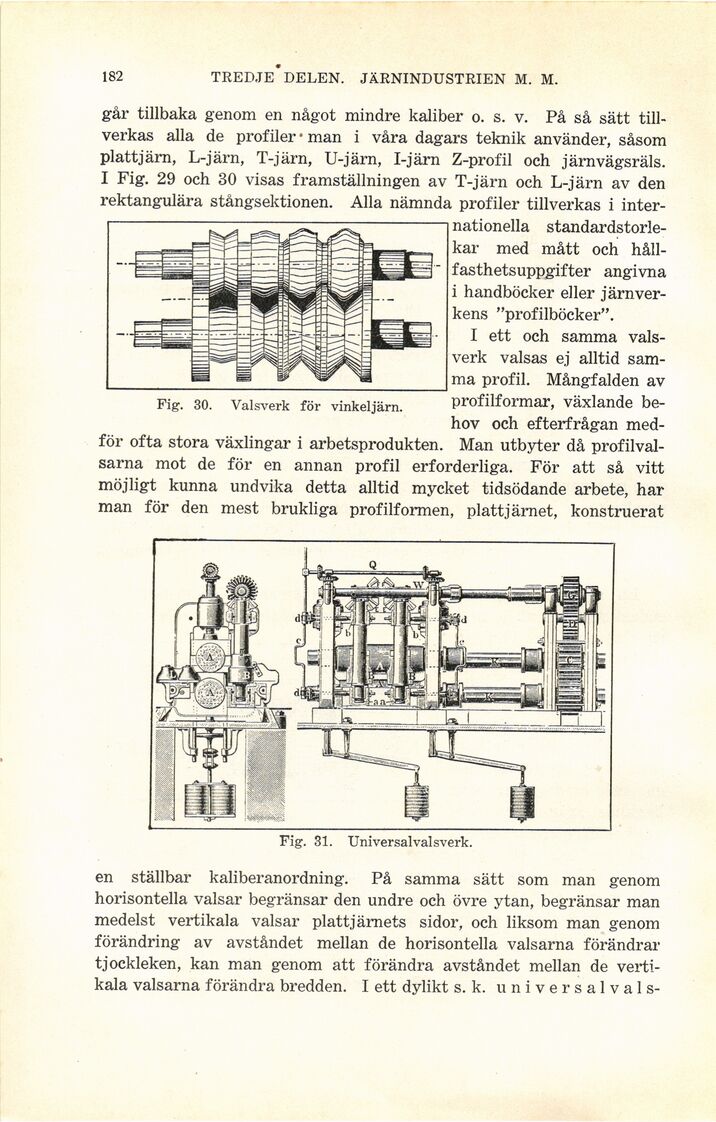

182
TREDJE* DELEN. JÄRNINDUSTRIEN M. M.
går tillbaka genom en något mindre kaliber o. s. v. På så sätt
tillverkas alla de profiler • man i våra dagars teknik använder, såsom
plattjärn, L-järn, T-järn, U-järn, I-järn Z-profil och järnvägsräls.
I Fig. 29 och 30 visas framställningen av T-järn och L-järn av den
rektangulära stångsektionen. Alla nämnda profiler tillverkas i
internationella standardstorlekar med mått och
hållfasthetsuppgifter angivna
i handböcker eller
järnverkens "profilböcker".
I ett och samma
valsverk valsas ej alltid
samma profil. Mångfalden av
profilformar, växlande
behov och efterfrågan
medför ofta stora växlingar i arbetsprodukten. Man utbyter då
profilvalsarna mot de för en annan profil erforderliga. För att så vitt
möjligt kunna undvika detta alltid mycket tidsödande arbete, har
man för den mest brukliga profilformen, plattjärnet, konstruerat
Fig. 30. Valsverk för vinkeliärn.
Fig. 31. Universalvalsverk.
en ställbar kaliberanordning. På samma sätt som man genom
horisontella valsar begränsar den undre och övre ytan, begränsar man
medelst vertikala valsar plattjärnets sidor, och liksom man genom
förändring av avståndet mellan de horisontella valsarna förändrar
tjockleken, kan man genom att förändra avståndet mellan de
vertikala valsarna förändra bredden. I ett dylikt s. k. universalvals-
