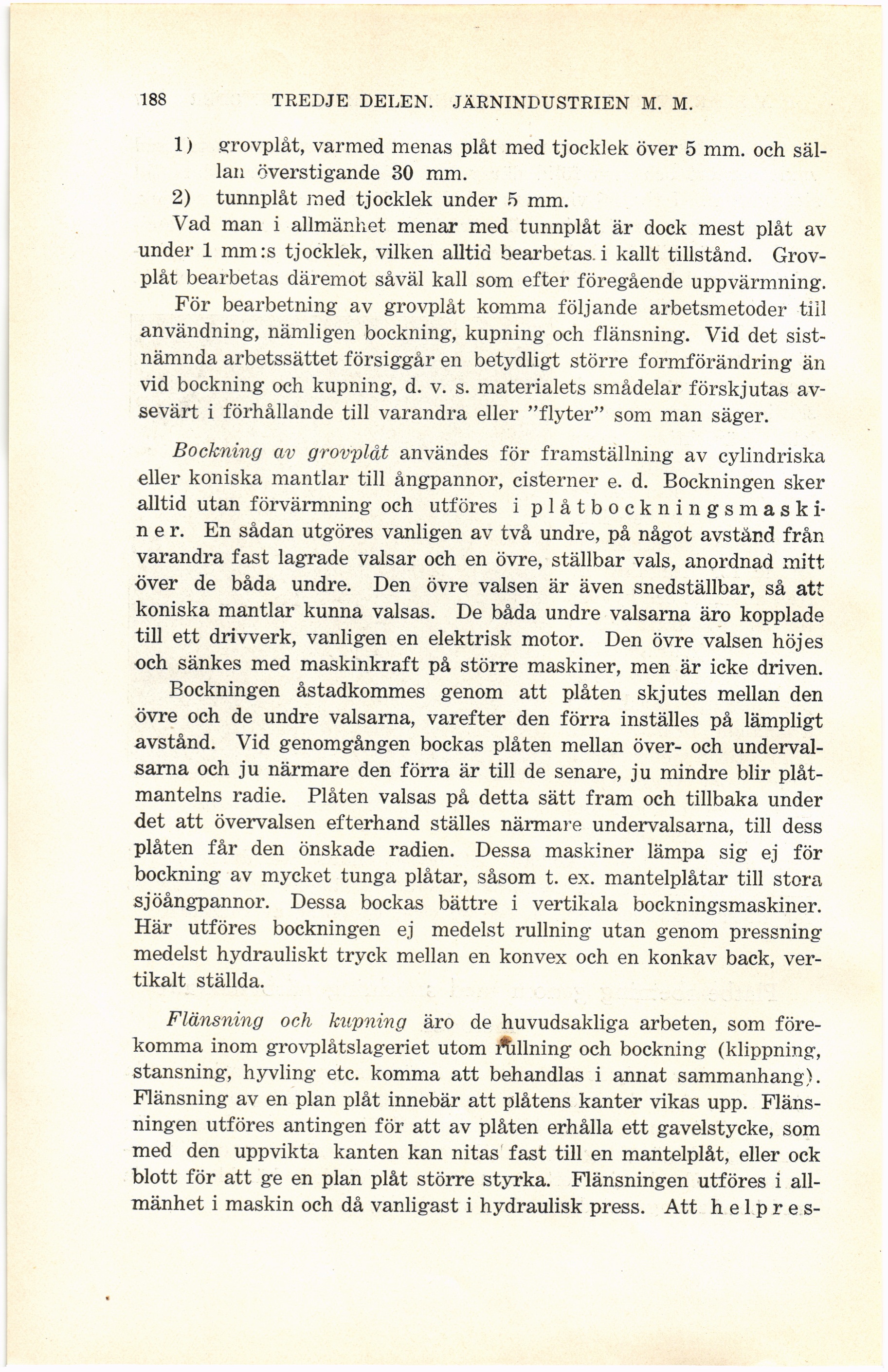

188
TREDJE* DELEN. JÄRNINDUSTRIEN M. M.
1) grovplåt, varmed menas plåt med tjocklek över 5 mm. och
sällan överstigande 30 mm.
2) tunnplåt med tjocklek under 5 mm.
Vad man i allmänhet, menar med tunnplåt är dock mest plåt av
under 1 mm:s tjocklek, vilken alltid bearbetas, i kallt tillstånd.
Grovplåt bearbetas däremot såväl kall som efter föregående uppvärmning.
För bearbetning av grovplåt komma följande arbetsmetoder till
användning, nämligen bockning, kupning och flänsning. Vid det
sistnämnda arbetssättet försiggår en betydligt större formförändring än
vid bockning och kupning, d. v. s. materialets smådelar förskjutas
avsevärt i förhållande till varandra eller "flyter" som man säger.
Bockning av grovplåt användes för framställning av cylindriska
eller koniska mantlar till ångpannor, cisterner e. d. Bockningen sker
alltid utan förvärmning och utföres i
plåtbockningsmaski-n e r. En sådan utgöres vanligen av två undre, på något avstånd från
varandra fast lagrade valsar och en övre, ställbar vals, anordnad mitt
över de båda undre. Den övre valsen är även snedställbar, så att
koniska mantlar kunna valsas. De båda undre valsarna äro kopplade
till ett drivverk, vanligen en elektrisk motor. Den övre valsen höjes
och sänkes med maskinkraft på större maskiner, men är icke driven.
Bockningen åstadkommes genom att plåten skjutes mellan den
övre och de undre valsarna, varefter den förra inställes på lämpligt
avstånd. Vid genomgången bockas plåten mellan över- och
undervalsarna och ju närmare den förra är till de senare, ju mindre blir
plåtmantelns radie. Plåten valsas på detta sätt fram och tillbaka under
det att övervalsen efterhand ställes närmare undervalsarna, till dess
plåten får den önskade radien. Dessa maskiner lämpa sig ej för
bockning av mycket tunga plåtar, såsom t. ex. mantelplåtar till stora
sjöångpannor. Dessa bockas bättre i vertikala bockningsmaskiner.
Här utföres bockningen ej medelst rullning utan genom pressning
medelst hydrauliskt tryck mellan en konvex och en konkav back,
vertikalt ställda.
Flänsning och kupning äro de huvudsakliga arbeten, som
förekomma inom grovplåtslageriet utom Allning och bockning (klippning,
stansning, hyvling etc. komma att behandlas i annat sammanhang).
Flänsning av en plan plåt innebär att plåtens kanter vikas upp.
Fläns-ningen utföres antingen för att av plåten erhålla ett gavelstycke, som
med den uppvikta kanten kan nitas fast till en mantelplåt, eller ock
blott för att ge en plan plåt större styrka. Flänsningen utföres i
allmänhet i maskin och då vanligast i hydraulisk press. Att h e 1 p r e s-
