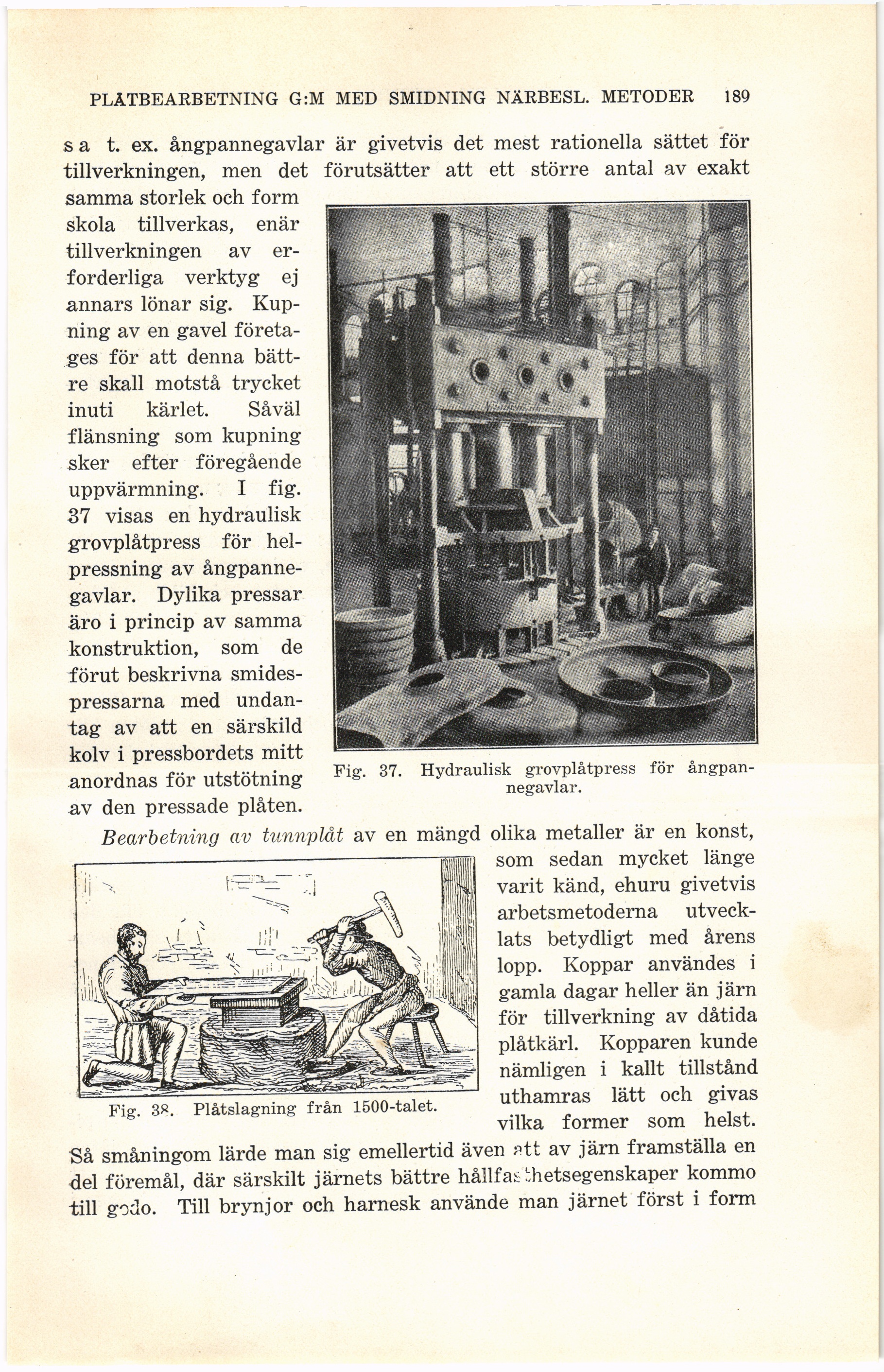

PLÅTBEARBETNING G:M MED SMIDNING NÄRBESL. METODER 189
sa t. ex. ångpannegavlar är givetvis det mest rationella sättet för
tillverkningen, men det förutsätter att ett större antal av exakt
samma storlek och form
skola tillverkas, enär
tillverkningen av
erforderliga verktyg ej
annars lönar sig.
Kup-ning av en gavel
företages för att denna
bättre skall motstå trycket
inuti kärlet. Såväl
flänsning som kupning
sker efter föregående
uppvärmning. I fig.
37 visas en hydraulisk
grovplåtpress för
helpressning av
ångpannegavlar. Dylika pressar
äro i princip av samma
konstruktion, som de
förut beskrivna
smides-pressarna med
undantag av att en särskild
kolv i pressbordets mitt
anordnas för utstötning
av den pressade plåten.
Bearbetning av tunnplåt av en mängd olika metaller är en konst,
som sedan mycket länge
varit känd, ehuru givetvis
arbetsmetoderna
utvecklats betydligt med årens
lopp. Koppar användes i
gamla dagar heller än järn
för tillverkning av dåtida
plåtkärl. Kopparen kunde
nämligen i kallt tillstånd
uthamras lätt och givas
vilka former som helst.
Så småningom lärde man sig emellertid även ptt av järn framställa en
del föremål, där särskilt järnets bättre hållfat; "hetsegenskaper kommo
till godo. Till brynjor och harnesk använde man järnet först i form
Fig. 37. Hydraulisk grovplåtpress för
ångpannegavlar.
Fig. 3». Plåtslagning från 1500-talet.
