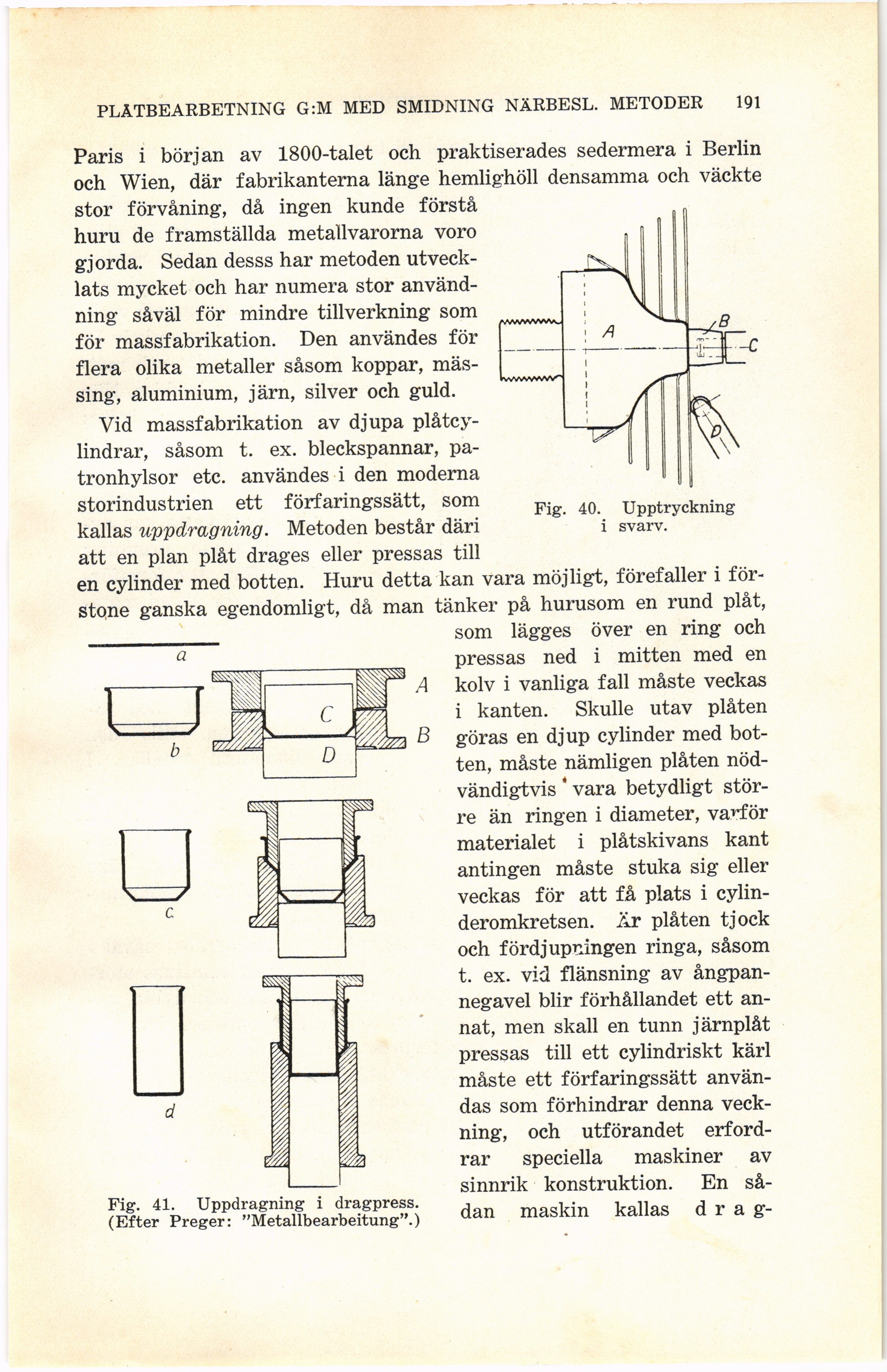

PLÅTBEARBETNING G:M MED SMIDNING NÄRBESL. METODER 191
Paris i början av 1800-talet och praktiserades sedermera i Berlin
och Wien, där fabrikanterna länge hemlighöll densamma och väckte
stor förvåning, då ingen kunde förstå
huru de framställda metallvarorna voro
gjorda. Sedan desss har metoden
utvecklats mycket och har numera stor
användning såväl för mindre tillverkning som
för massfabrikation. Den användes för
flera olika metaller såsom koppar,
mässing, aluminium, järn, silver och guld.
Vid massfabrikation av djupa
plåtcylindrar, såsom t. ex. bleckspannar,
patronhylsor etc. användes i den moderna
storindustrien ett förfaringssätt, som
kallas uppdragning. Metoden består däri
att en plan plåt drages eller pressas till
en cylinder med botten. Huru detta kan vara möjligt, förefaller i
förstone ganska egendomligt, då man tänker på hurusom en rund plåt,
som lägges över en ring och
pressas ned i mitten med en
kolv i vanliga fall måste veckas
i kanten. Skulle utav plåten
göras en djup cylinder med
botten, måste nämligen plåten
nödvändigtvis ’ vara betydligt
större än ringen i diameter, vartör
materialet i plåtskivans kant
antingen måste stuka sig eller
veckas för att få plats i
cylinderomkretsen. Är plåten tjock
och fördjupningen ringa, såsom
t. ex. vid flänsning av
ångpannegavel blir förhållandet ett
annat, men skall en tunn järnplåt
pressas till ett cylindriskt kärl
måste ett förfaringssätt
användas som förhindrar denna
veckning, och utförandet
erfordrar speciella maskiner av
sinnrik konstruktion. En
sådan maskin kallas d r a g-
Fig. 40. Upptryckning
i svarv.
Fig. 41. Uppdragning i dragpress.
(Efter Preger: "Metallbearbeitung".)
