HYVLING, KIPPNING OCH STICKNING

197

maskin, vars ena sida är stans och andra sax. Fig. 46 visar en
dylik maskin för klippning och stansning av plåt upp till 38 mm.
tjocklek. Knivar för avklippning av vinkel järn finnes även på denna
maskin.

Stansen avses i dessa kombinerade maskiner alltid endast för
stansning av nithål i plåt- eler profil-materialet. Genom lämpliga
anordningar för plåtens manövrering under stansningen kan denna
uppdrivas till mycket stor hastighet. Vid moderna skeppsvarv har man
härför s. k. stansbord för såväl plåt som profiler. Materialet lägges
på det rörliga bordet, vilket manövreras medelst rattar av en man,
som står eller sitter bakom bordet. Samme man manövrerar på

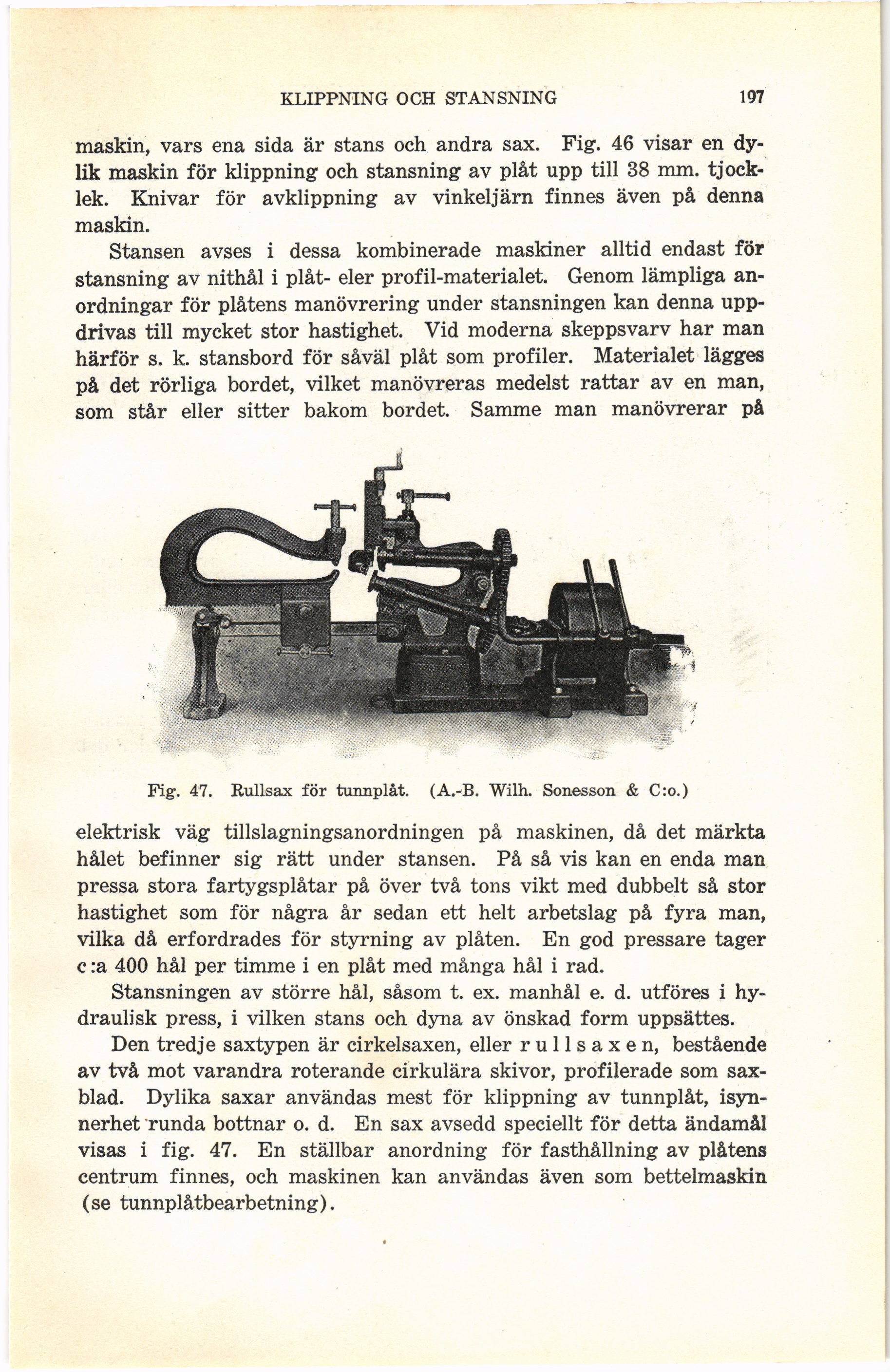

Fig. 47. Rullsax för tunnplåt. (A.-B. Wilh. Sonesson & C:o.)

elektrisk väg tillslagningsanordningen på maskinen, då det märkta
hålet befinner sig rätt under stansen. På så vis kan en enda man
pressa stora fartygsplåtar på över två tons vikt med dubbelt så stor
hastighet som för några år sedan ett helt arbetslag på fyra man,
vilka då erfordrades för styrning av plåten. En god pressare tager
c :a 400 hål per timme i en plåt med många hål i rad.

Stansningen av större hål, såsom t. ex. manhål e. d. utföres i
hydraulisk press, i vilken stans och dyna av önskad form uppsättes.

Den tredje saxtypen är cirkelsaxen, eller r u 11 s a x e n, bestående
av två mot varandra roterande cirkulära skivor, profilerade som
saxblad. Dylika saxar användas mest för klippning av tunnplåt,
isynnerhet runda bottnar o. d. En sax avsedd speciellt för detta ändamål
visas i fig. 47. En ställbar anordning för fasthållning av plåtens
centrum finnes, och maskinen kan användas även som bettelmaskin
(se tunnplåtbearbetning).
