210
TREDJE* DELEN. JÄRNINDUSTRIEN M. M.
Snabbstålens framträdande har gjort att högsta skärhastigheten
tillvaratages i största möjliga grad, och då man givetvis i samma
borrmaskin borrar hål med olika diameter, måste maskinens
hastighet kunna
varieras för att [-periferihastigheten-]
{+periferihastig-
heten+} på bordet,
d. v. s.
skärhastigheten,
skall hållas vid
det ekonomiska
värdet.
Moderna borrmaskiner äro därför
inrättade
antingen med
trappskiva eller
med växellåda.
Man skiljer
på två olika
huvudtyper av
borrmaskiner,
nämligen
vertikala och
horisontala.
Vertikala
borrmaskinen är
den vanliga
typen, som
användes för
ut-borrandet av
hål i
arbetsstycket och event.
gängning av
detsamma. Den
utföres i två huvudtyper, pelarborrmaskinen och radialborrmaskinen.
Den förstnämnda användes huvudsakligen för mindre arbetsstycken
samt som flerspindlig maskin vid masstillverkning. I fig. 59 visas
en pelarborrmaskin av särskilt kraftig konstruktion, avsedd för
rationellt utnyttjande av snabbstålsborrar till deras fulla skärförmåga

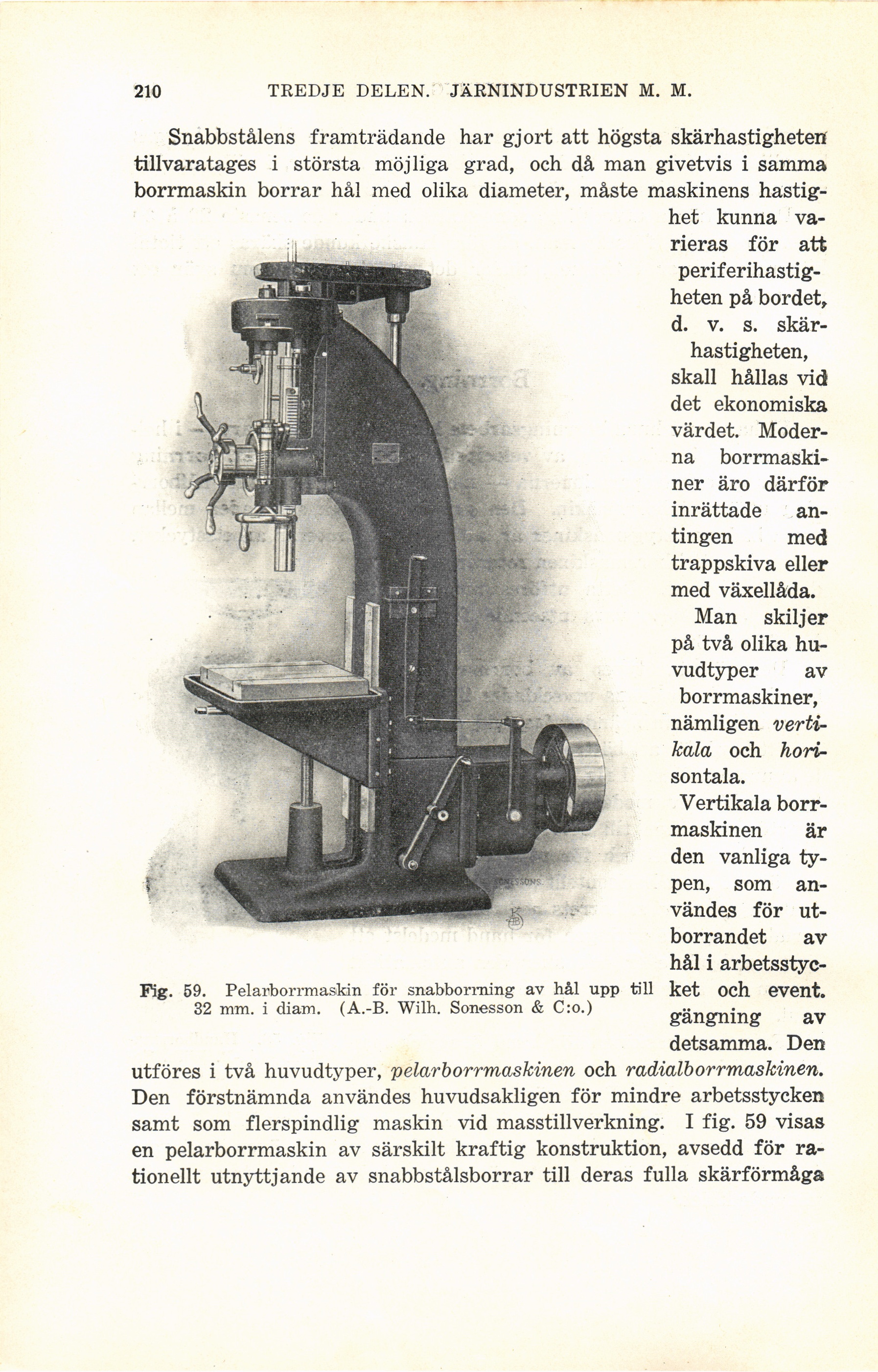

Fig. 59. Pelarborrmaskin för snabborrning av hål upp till
32 mm. i diam. (A.-B. Wilh. Sonesson & C:o.)
