BORRNING

211

vid alla olika håldiametrar. Härför finnes växellåda anordnad med
nio olika hastigheter.

Ofta sammanbyggas två eller flera borrmaskiner till en enhet,
vilket är fördelaktigt om ett och samma arbetsstycke skall genomgå
ett flertal borrningsoperationer. Dock skall varje spindel kunna gå
med en hastighet oberoende av de andras. Man kan visserligen tycka
att borrmaskinen ej utnyttjas tillräckligt, då blott en spindel i taget
användes under det de
övriga stå tomma, men med
tanke på borrmaskinens
relativt billiga pris har detta
ej så mycket att betyda i
jämförelse med den
besparing som ernås, genom att
tidsförlust för ombyte av
borr eller transport av
arbetsstycket till en annan
maskin undvikes. Fig. 60
visar en femspindlig
maskin. Spindlarna drivas
med rem, oberoende av
varandra. Maskinen är
särskilt lämpad för borrning
av mindre delar vid
masstillverkning.

En annan typ av
fler-spindlig borrmaskin visas i
fig. 61. Denna användes
med stor fördel för
borrning av t. ex. flänsar,
ventiler och beslag, där hålen sitta så att maskinens spindlar kunna borra
dem alla på en gång. Borrspindlarna kunna därför inställas i olika
lägen, d. v. s. på olika avstånd från centrum, och arbetsstycket borras
genom hål i en mall eller s. k. fixtur av stål, som lägges ovanpå.
Härigenom inbesparas uppmärkningen av arbetsstycket, och alla dessa
bliva exakt lika borrade.

För borrning av t. ex. flänsar kan även med fördel användas s. k.
amerikanskt borrhuvud, vilket kan apteras på en vanlig enspindlig
pelar- eller radialborrmaskin. I fig. 62 visas ett dylikt borrhuvud
med tio spindlar, vilka borra hål upp till 22 mm.

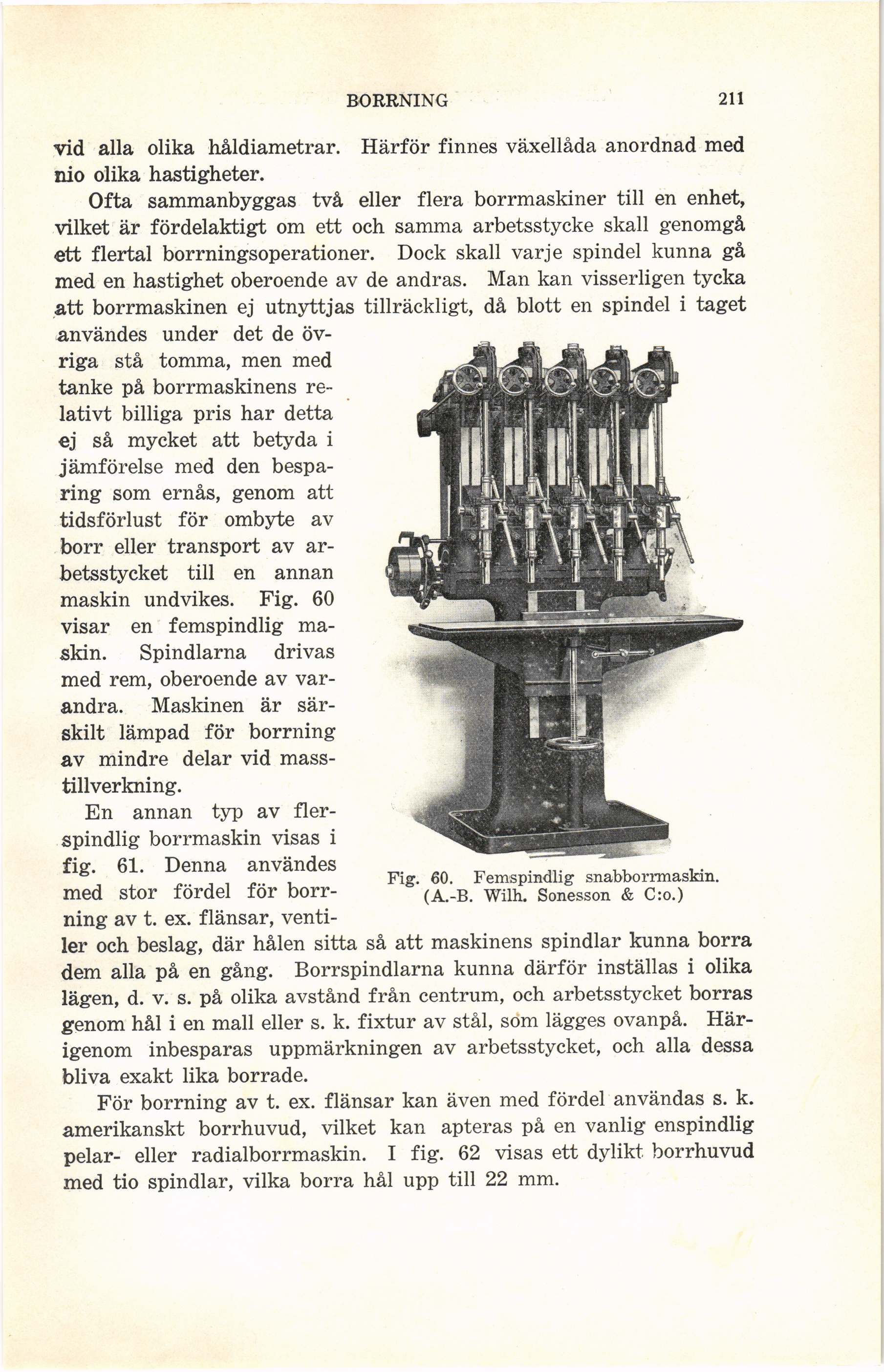

Fig. 60. Femspindlig snabborrmaskin.
(A.-B. Wilh. Sonesson & C:o.)
