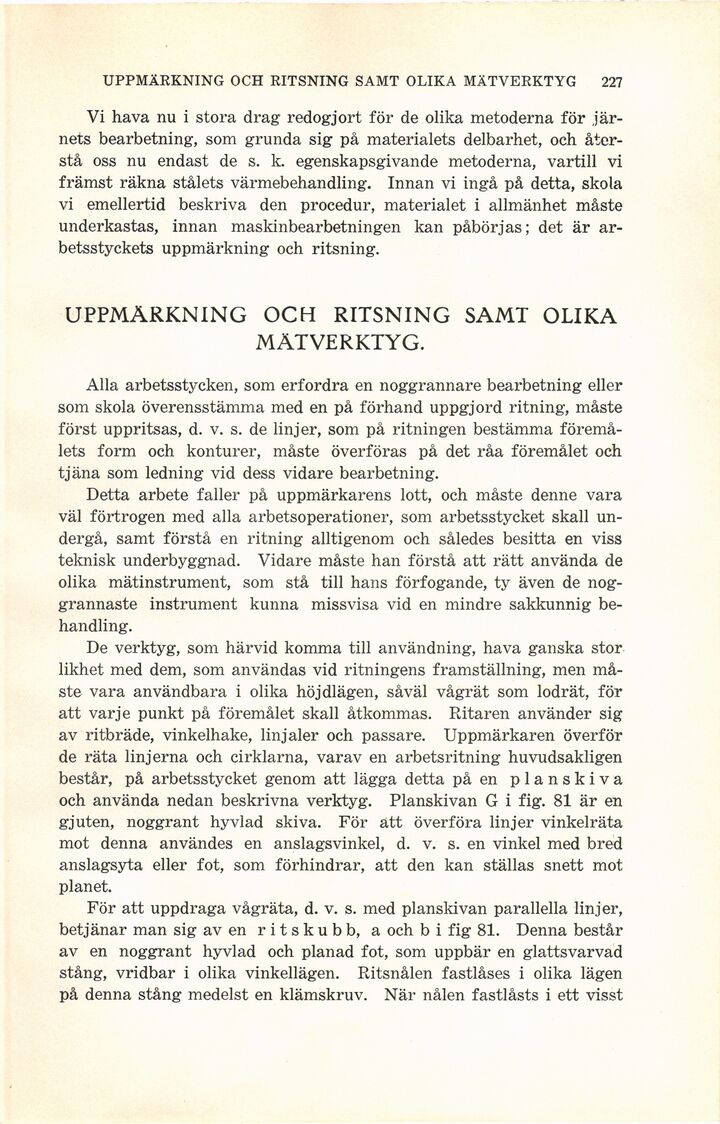

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

UPPMÄEKNING OCH RITSNING SAMT OLIKA MÄTVERKTYG 227

Vi hava nu i stora drag redogjort för de olika metoderna för
järnets bearbetning, som grunda sig på materialets delbarhet, och
återstå oss nu endast de s. k. egenskapsgivande metoderna, vartill vi
främst räkna stålets värmebehandling. Innan vi ingå på detta, skola
vi emellertid beskriva den procedur, materialet i allmänhet måste
underkastas, innan maskinbearbetningen kan påbörjas; det är
arbetsstyckets uppmärkning och ritsning.

UPPMÄRKNING OCH RITSNING SAMT OLIKA

MÄTVERKTYG.

Alla arbetsstycken, som erfordra en noggrannare bearbetning eller
som skola överensstämma med en på förhand uppgjord ritning, måste
först uppritsas, d. v. s. de linjer, som på ritningen bestämma
föremålets form och konturer, måste överföras på det råa föremålet och
tjäna som ledning vid dess vidare bearbetning.

Detta arbete faller på uppmärkarens lott, och måste denne vara
väl förtrogen med alla arbetsoperationer, som arbetsstycket skall
undergå, samt förstå en ritning alltigenom och således besitta en viss
teknisk underbyggnad. Vidare måste han förstå att rätt använda de
olika mätinstrument, som stå till hans förfogande, ty även de
noggrannaste instrument kunna missvisa vid en mindre sakkunnig
behandling.

De verktyg, som härvid komma till användning, hava ganska stor
likhet med dem, som användas vid ritningens framställning, men
måste vara användbara i olika höjdlägen, såväl vågrät som lodrät, för
att varje punkt på föremålet skall åtkommas. Ritaren använder sig
av ritbräde, vinkelhake, linjaler och passare. Uppmärkaren överför
de räta linjerna och cirklarna, varav en arbetsritning huvudsakligen
består, på arbetsstycket genom att lägga detta på en planskiva
och använda nedan beskrivna verktyg. Planskivan G i fig. 81 är en
gjuten, noggrant hyvlad skiva. För att överföra linjer vinkelräta
mot denna användes en anslagsvinkel, d. v. s. en vinkel med bred
anslagsyta eller fot, som förhindrar, att den kan ställas snett mot
planet.

För att uppdraga vågräta, d. v. s. med planskivan parallella linjer,
betjänar man sig av en r i t s k u b b, a och b i fig 81. Denna består
av en noggrant hyvlad och planad fot, som uppbär en glattsvarvad
stång, vridbar i olika vinkellägen. Ritsnålen fastlåses i olika lägen
på denna stång medelst en klämskruv. När nålen fastlåsts i ett visst
