232

TREDJE* DELEN. JÄRNINDUSTRIEN M. M.

Då dessa verktyg såväl som alla andra, äro underkastade
avnöt-ning, måste de tid efter annan kontrolleras och justeras. Genom att
hopskjutbara mätytorna och se att skalan stannar på noll samt genom
att använda en s. k. kontrollskiva såsom i figuren visas, utföres detta
lätt, och åstadkommes justeringen genom en ställskruv i den mätyta,
som är motsatt skruven.

Mikrometern användes huvudsakligen för mätning av tjockleken
hos fina trådar, tunna plåtar etc.

Ganska snart efter införandet av nu beskrivna mätverktyg till
allmänt bruk i verkstäderna, inträffade en del misshälligheter, som läto
påskina, att den inslagna vägen ej vid alla tillfällen var den rätta.
Gällde det t. ex. att noggrant framställa två eller flera delar av sam-

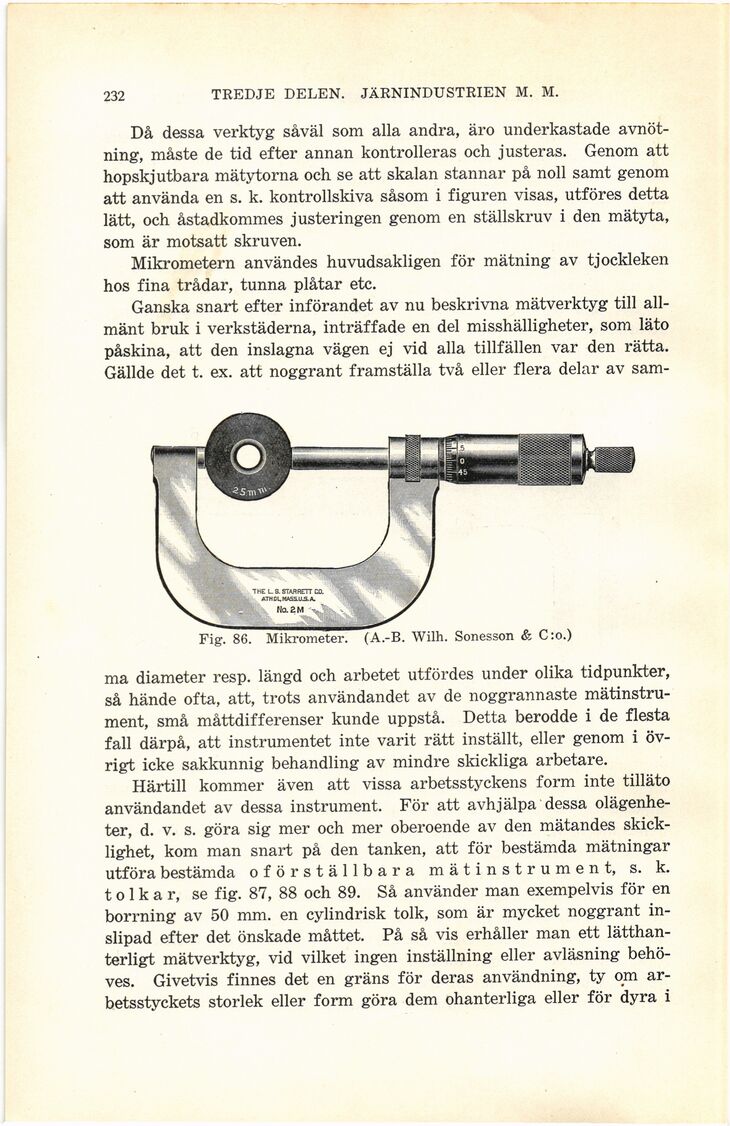

Fig. 86. Mikrometer. (A-B. Wilh. Sonesson & C:o.)

ma diameter resp. längd och arbetet utfördes under olika tidpunkter,
så hände ofta, att, trots användandet av de noggrannaste
mätinstrument, små måttdifferenser kunde uppstå. Detta berodde i de flesta
fall därpå, att instrumentet inte varit rätt inställt, eller genom i
övrigt icke sakkunnig behandling av mindre skickliga arbetare.

Härtill kommer även att vissa arbetsstycken form inte tilläto
användandet av dessa instrument. För att avhjälpa dessa
olägenheter, d. v. s. göra sig mer och mer oberoende av den mätandes
skicklighet, kom man snart på den tanken, att för bestämda mätningar
utföra bestämda oförställbara mätinstrument, s. k.
tolkar, se fig. 87, 88 och 89. Så använder man exempelvis för en
borrning av 50 mm. en cylindrisk tolk, som är mycket noggrant
inslipad efter det önskade måttet. På så vis erhåller man ett
lätthanterligt mätverktyg, vid vilket ingen inställning eller avläsning
behöves. Givetvis finnes det en gräns för deras användning, ty om
arbetsstyckets storlek eller form göra dem ohanterliga eller för dyra i
