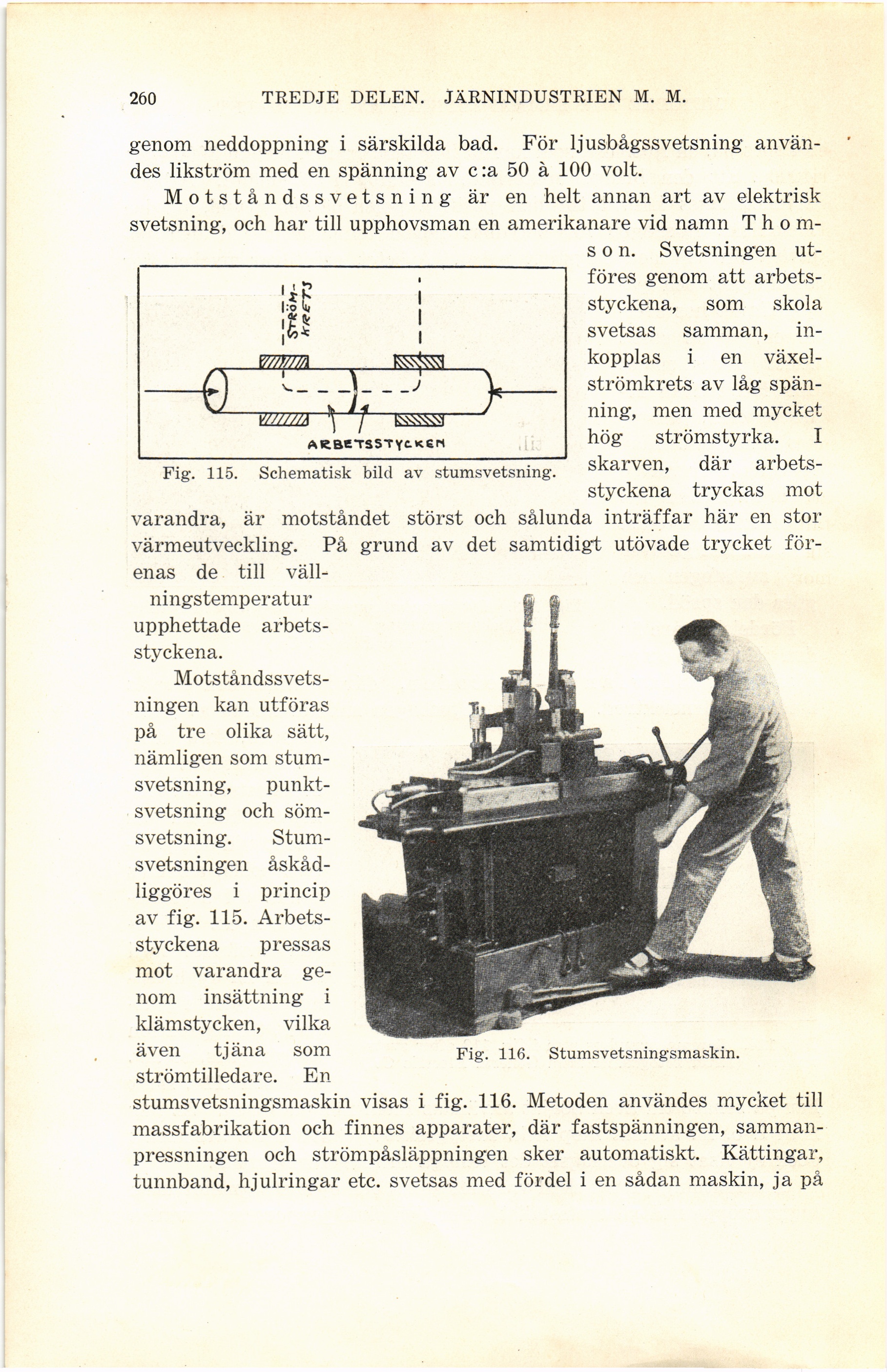

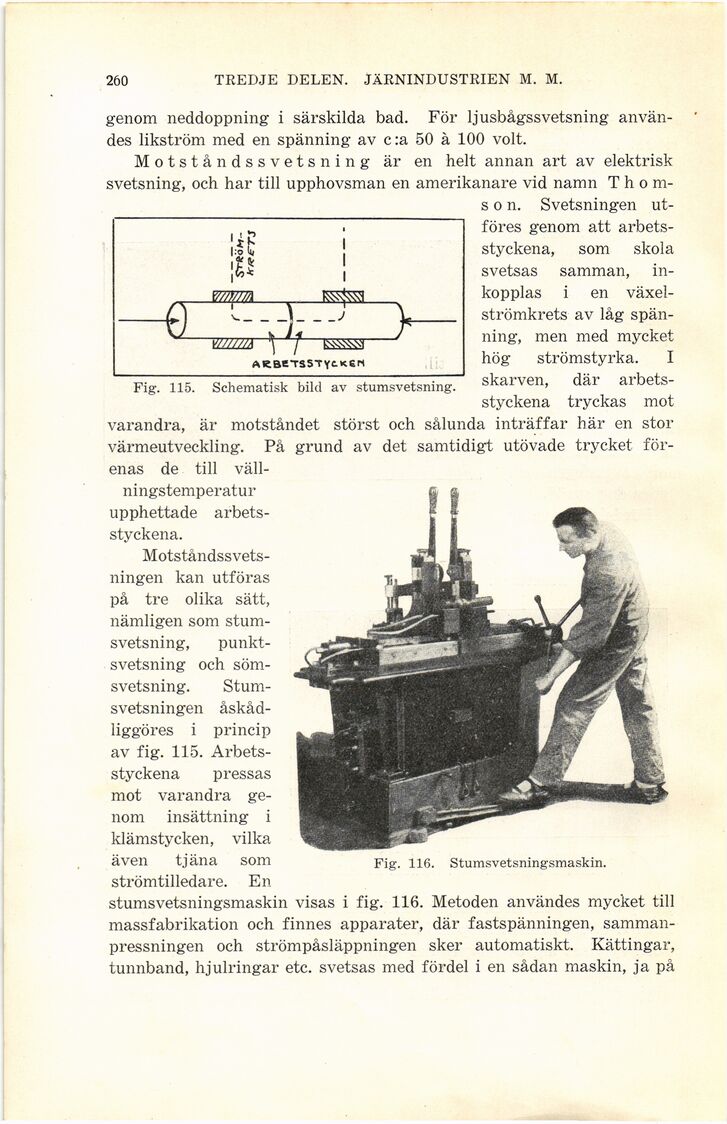

260

TREDJE* DELEN. JÄRNINDUSTRIEN M. M.

genom neddoppning i särskilda bad. För ljusbågssvetsning
användes likström med en spänning av c:a 50 à 100 voit.

Motståndssvetsning är en helt annan art av elektrisk
svetsning, och har till upphovsman en amerikanare vid namn T h o m-

s o n. Svetsningen
utföres genom att
arbets-styckena, som skola
svetsas samman,
inkopplas i en
växelströmkrets av låg
spänning, men med mycket
hög strömstyrka. I
skarven, där
arbets-styckena tryckas mot
varandra, är motståndet störst och sålunda inträffar här en stor
värmeutveckling. På grund av det samtidigt utövade trycket
förenas de till väll-

ningstemperatur
upphettade
arbetsstycken.

Motståndssvetsningen kan utföras
på tre olika sätt,
nämligen som
stumsvetsning, punktsvetsning och
sömsvetsning. Stumsvetsningen åskådliggöres i princip
av fig. 115.
Arbets-styckena pressas
mot varandra
genom insättning i
klämstycken, vilka
även tjäna som
strömtilledare. En
stumsvetsningsmaskin visas i fig. 116. Metoden användes mycket till
massfabrikation och finnes apparater, där fastspänningen,
sammanpressningen och strömpåsläppningen sker automatiskt. Kättingar,
tunnband, hjulringar etc. svetsas med fördel i en sådan maskin, ja på

Fig. 115. Schematisk bild av stumsvetsning.

Fig. 116. Stumsvetsningsmaskin.
