TILLVERKNING AV KEDJOR OCH KÄTTINGAR

263

Tillverkning av grova kättingar, som skola tåla belastning, kan ej
utföras så enkelt. Varje ring måste här på ett tillförlitligt sätt
sammanfogas. Detta följer av en gammal känd sats, som säger att "en
kätting är icke
;starkare än den
•svagaste leden".

Att
framställa kättingar,
•där man har
full garanti för
att varje länk
får den
beräknade styrkan,
var ganska
svårt med äldre
dagars
tillverkningsmetod, vilken illustreras
av fig. 120.
Rundjärnet av-

hugges i längder, vilka böjas först på mitten i U-form och trädas in
i föregående färdiga länk, varefter ändarna omböjas och svetsas ihop.

För att erhålla den önskade
formen på länken med tillräcklig
noggranhet samt för svetsningens
utförande använder
kättingsme-den ett sänke, såsom av figuren
framgår. Den till vällhetta
uppvärmda länken lägges mellan
under- och översänket, och ändarna
hopslås med några snabba och
kraftiga slag på översänket.

På detta sätt tillverkades ännu
till för blott en del år sedan
kättingar, från de grövsta
ankarkättingar till de klena
dussinkedjorna av ett par
millimeter-tjock tråd. Numera har man genom införande av bättre
svetsmetoder kommit fram till långt säkrare arbete än som med detta
.äldre förfarande var möjligt. Den förut omtalade elektriska stum-

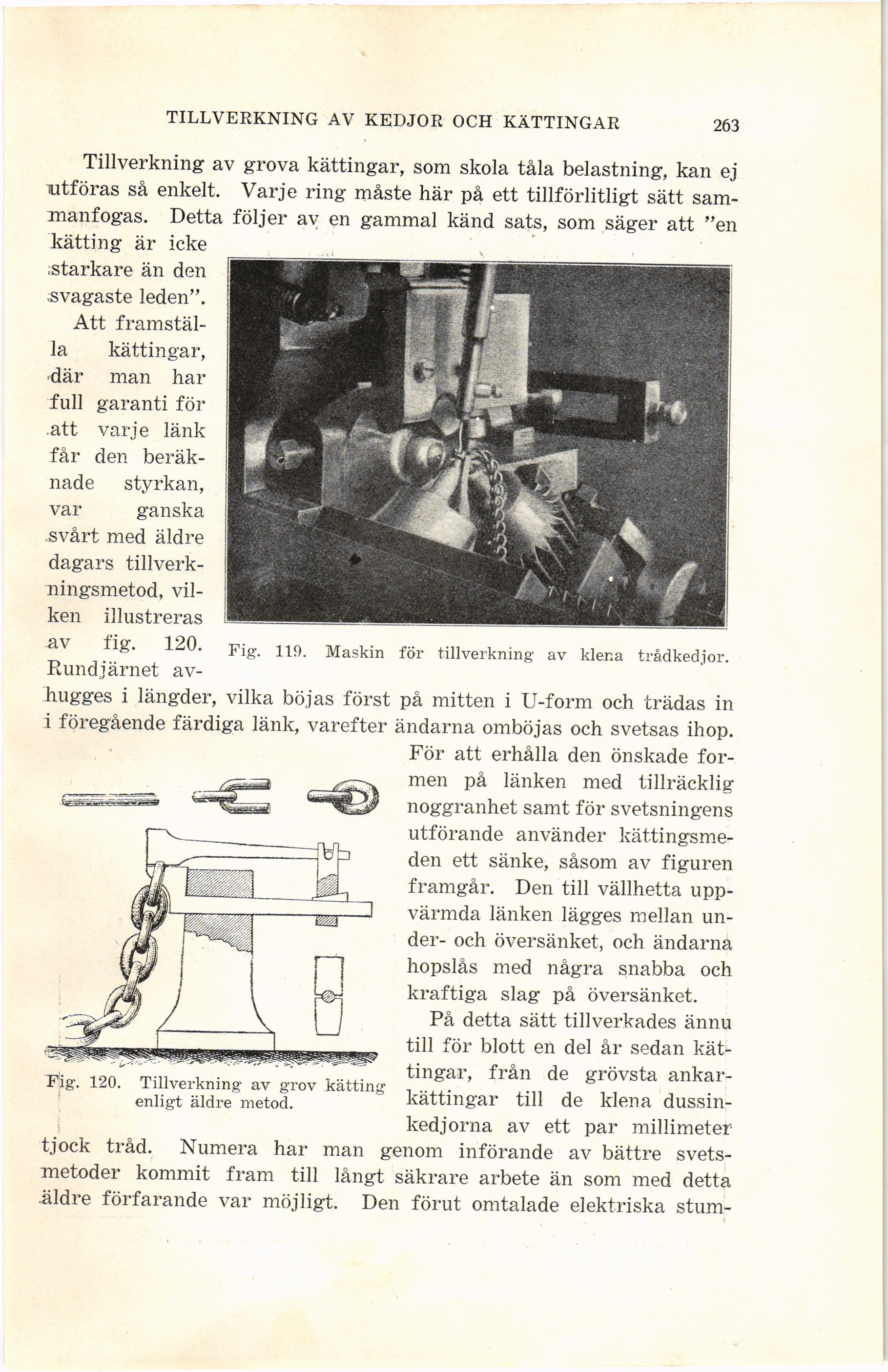

Fig. 119. Maskin för tillverkning av klena trådkedjor.

Fig. 120. Tillverkning av grov kätting
enligt äldre metod.
