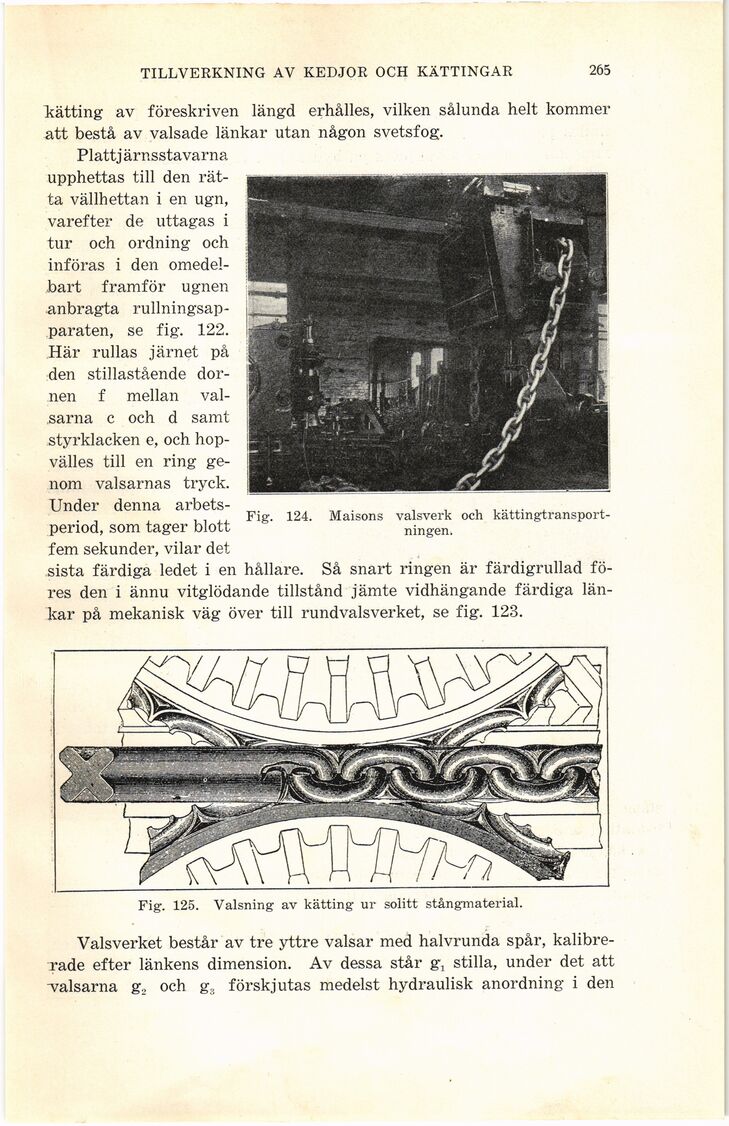

TILLVERKNING AV KEDJOR OCH KÄTTINGAR
265
kätting av föreskriven längd erhålles, vilken sålunda helt kommer
att bestå av valsade länkar utan någon svetsfog.
Plattjärnsstavarna
upphettas till den
rätta vällhettan i en ugn,
varefter de uttagas i
tur och ordning och
införas i den
omedelbart framför ugnen
anbragta
rullningsapparaten, se fig. 122.
Här rullas järnet på
den stillastående
dornen f mellan
valsarna c och d samt
styrklacken e, och
hop-välles till en ring
genom valsarnas tryck.
Under denna
arbetsperiod, som tager blott
fem sekunder, vilar det
sista färdiga ledet i en hållare. Så snart ringen är färdigrullad
föres den i ännu vitglödande tillstånd jämte vidhängande färdiga
länkar på mekanisk väg över till rundvalsverket, se fig. 123.
Fig. 125. Valsning av kätting ur solitt stångmaterial.
Valsverket består av tre yttre valsar med halvrunda spår,
kalibrerade efter länkens dimension. Av dessa står g, stilla, under det att
-valsarna g, och g3 förskjutas medelst hydraulisk anordning i den
Fig. 124. Maisons valsverk och
kättingtransport-ningen.
