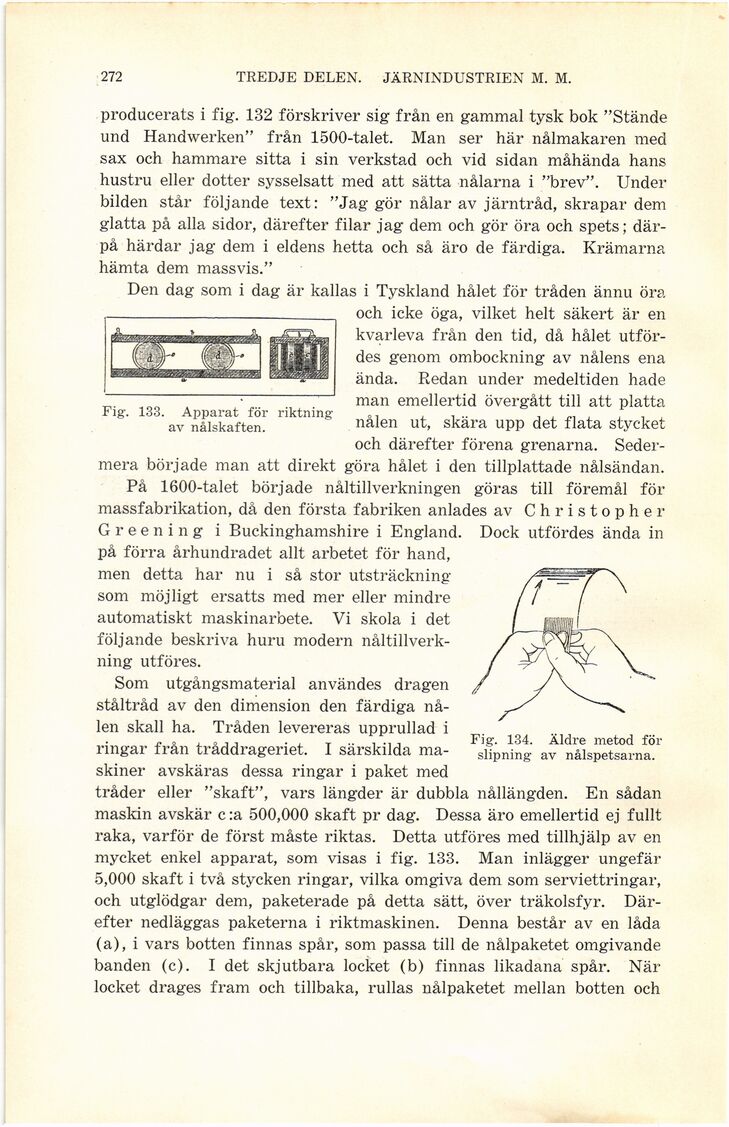

272

TREDJE* DELEN. JÄRNINDUSTRIEN M. M.

Fig. 133. Apparat för riktning
av nålskaften.

producerats i fig. 132 förskriver sig från en gammal tysk bok "Stände
und Handwerken" från 1500-talet. Man ser här nålmakaren med
sax och hammare sitta i sin verkstad och vid sidan måhända hans
hustru eller dotter sysselsatt med att sätta nålarna i "brev". Under
bilden står följande text: "Jag gör nålar av järntråd, skrapar dem
glatta på alla sidor, därefter filar jag dem och gör öra och spets;
därpå härdar jag dem i eldens hetta och så äro de färdiga. Krämarna
hämta dem massvis."

Den dag som i dag är kallas i Tyskland hålet för tråden ännu öra

och icke öga, vilket helt säkert är en
kvarleva från den tid, då hålet
utfördes genom ombockning av nålens ena
ända. Redan under medeltiden hade
man emellertid övergått till att platta
nålen ut, skära upp det flata stycket
och därefter förena grenarna.
Sedermera började man att direkt göra hålet i den tillplattade nålsändan.

På 1600-talet började nåltillverkningen göras till föremål för
massfabrikation, då den första fabriken anlades av Christopher
G r e e n i n g i Buckinghamshire i England. Dock utfördes ända in
på förra århundradet allt arbetet för hand,
men detta har nu i så stor utsträckning
som möjligt ersatts med mer eller mindre
automatiskt maskinarbete. Vi skola i det
följande beskriva huru modern
nåltillverkning utföres.

Som utgångsmaterial användes dragen
ståltråd av den dimension den färdiga
nålen skall ha. Tråden levereras upprullad i
ringar från tråddrageriet. I särskilda
maskiner avskäras dessa ringar i paket med
tråder eller "skaft", vars längder är dubbla nållängden. En sådan
maskin avskär c :a 500,000 skaft pr dag. Dessa äro emellertid ej fullt
raka, varför de först måste riktas. Detta utföres med tillhjälp av en
mycket enkel apparat, som visas i fig. 133. Man inlägger ungefär
5,000 skaft i två stycken ringar, vilka omgiva dem som serviettringar,
och utglödgar dem, paketerade på detta sätt, över träkolsfyr.
Därefter nedläggas paketerna i riktmaskinen. Denna består av en låda
(a), i vars botten finnas spår, som passa till de nålpaketet omgivande
banden (c). I det skjutbara locket (b) finnas likadana spår. När
locket drages fram och tillbaka, rullas nålpaketet mellan botten och

Fig. 134. Äldre metod för
slipning av nålspetsarna.
