KRANAR
289
.TITAN frtß».

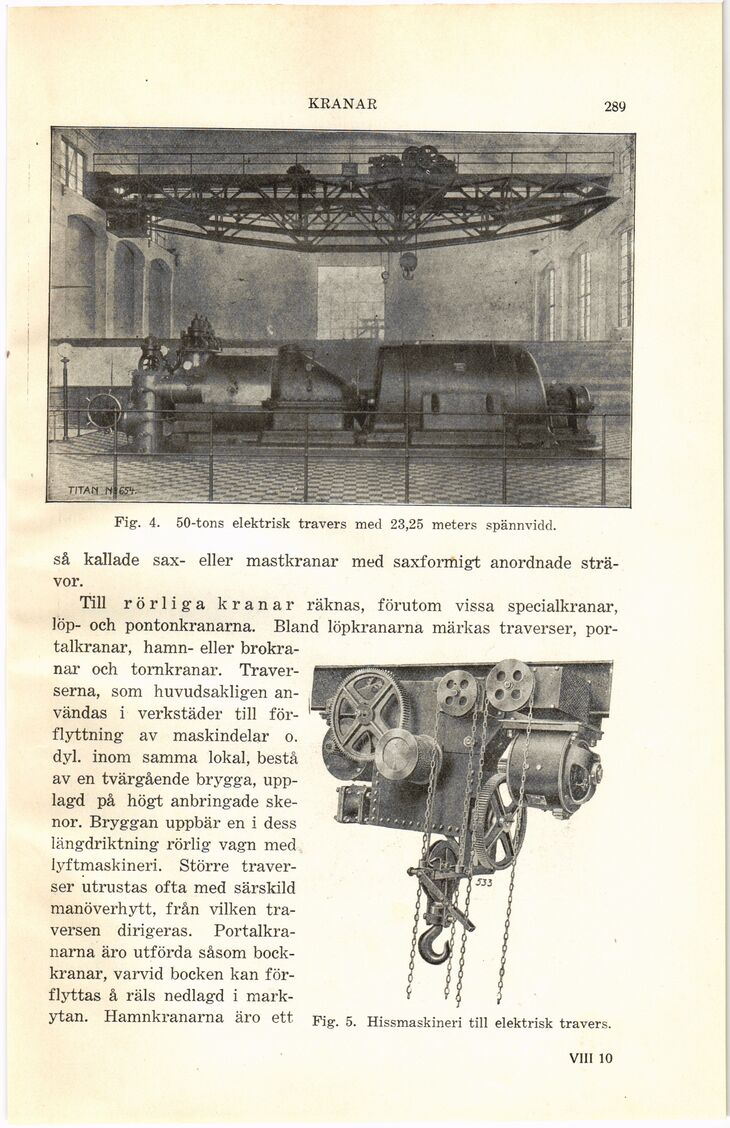

Fig. 4. 50-tons elektrisk travers med 23,25 meters spännvidd.
så kallade sax- eller mastkranar med saxformigt anordnade
strä-vor.
Till rörliga kranar räknas, förutom vissa specialkranar,
löp- och pontonkranarna. Bland löpkranarna märkas traverser,
portalkranar, hamn- eller
brokranar och tornkranar.
Traver-serna, som huvudsakligen
användas i verkstäder till
förflyttning av maskindelar o.
dyl. inom samma lokal, bestå
av en tvärgående brygga,
upplagd på högt anbringade
skenor. Bryggan uppbär en i dess
längdriktning rörlig vagn med
lyftmaskineri. Större
traverser utrustas ofta med särskild
manöverhytt, från vilken
traversen dirigeras.
Portalkranarna äro utförda såsom
bockkranar, varvid bocken kan
förflyttas å räls nedlagd i
markytan. Hamnkranarna äro ett
Fig. 5. Hissmaskineri till elektrisk travers.
VIII 10
