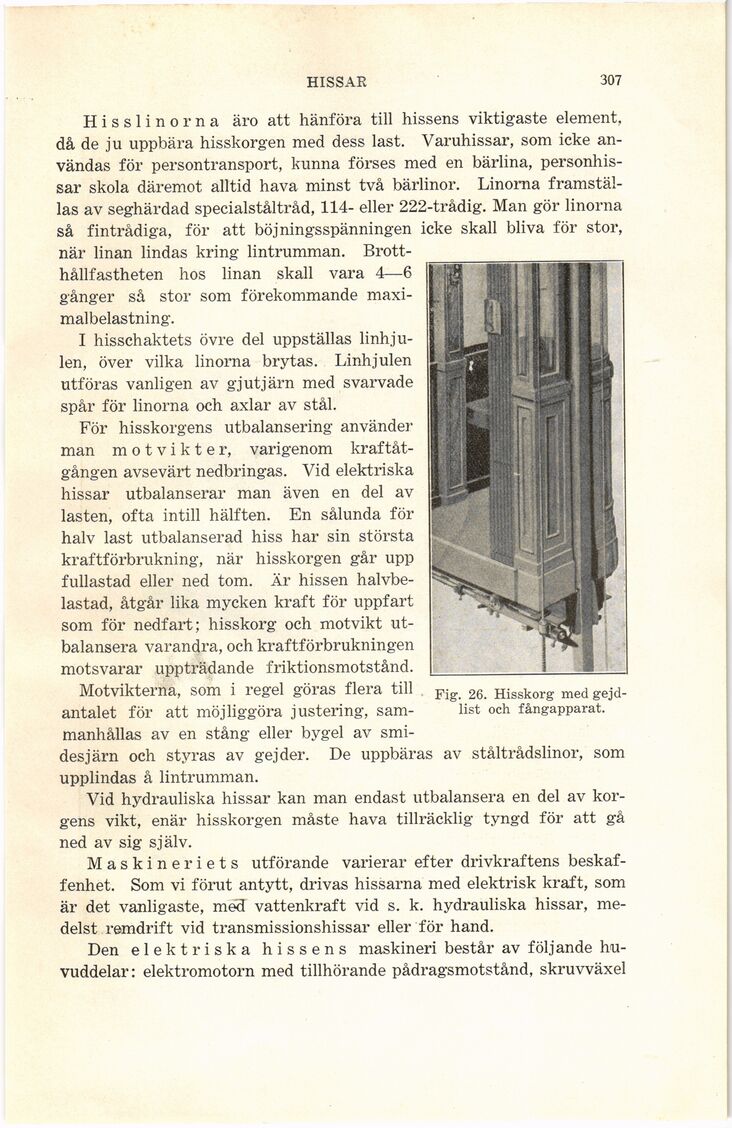

HISSAR
307
Hisslinorna äro att hänföra till hissens viktigaste element,
då de ju uppbära hisskorgen med dess last. Varuhissar, som icke
användas för persontransport, kunna förses med en bärlina,
personhissar skola däremot alltid hava minst två bärlinor. Linorna
framställas av seghärdad specialståltråd, 114- eller 222-trådig. Man gör linorna
så fintrådiga, för att böjningsspänningen icke skall bliva för stor,
när linan lindas kring lintrumman.
Brotthållfastheten hos linan skall vara 4—6
gånger så stor som förekommande
maximalbelastning.
I hisschaktets övre del uppställas
linhjulen, över vilka linorna brytas. Linhjulen
utföras vanligen av gjutjärn med svarvade
spår för linorna och axlar av stål.
För hisskorgens utbalansering använder
man motvikter, varigenom
kraftåtgången avsevärt nedbringas. Vid elektriska
hissar utbalanserar man även en del av
lasten, ofta intill hälften. En sålunda för
halv last utbalanserad hiss har sin största
kraftförbrukning, när hisskorgen går upp
fullastad eller ned tom. Är hissen
halvbe-lastad, åtgår lika mycken kraft för uppfart
som för nedfart; hisskorg och motvikt
ut-balansera varandra, och kraftförbrukningen
motsvarar uppträdande friktionsmotstånd.
Motvikterna, som i regel göras flera till
antalet för att möjliggöra justering,
sammanhållas av en stång eller bygel av
smidesjärn och styras av gej der. De uppbäras av ståltrådslinor, som
upplindas å lintrumman.
Vid hydrauliska hissar kan man endast utbalansera en del av
korgens vikt, enär hisskorgen måste hava tillräcklig tyngd för att gå
ned av sig själv.
Maskineriets utförande varierar efter drivkraftens
beskaffenhet. Som vi förut antytt, drivas hissarna med elektrisk kraft, som
är det vanligaste, med vattenkraft vid s. k. hydrauliska hissar,
medelst remdrift vid transmissionshissar eller för hand.
Den elektriska hissens maskineri består av följande
huvuddelar: elektromotorn med tillhörande pådragsmotstånd, skruvväxel
Fig. 26. Hisskorg med
gejd-list och fångapparat.
