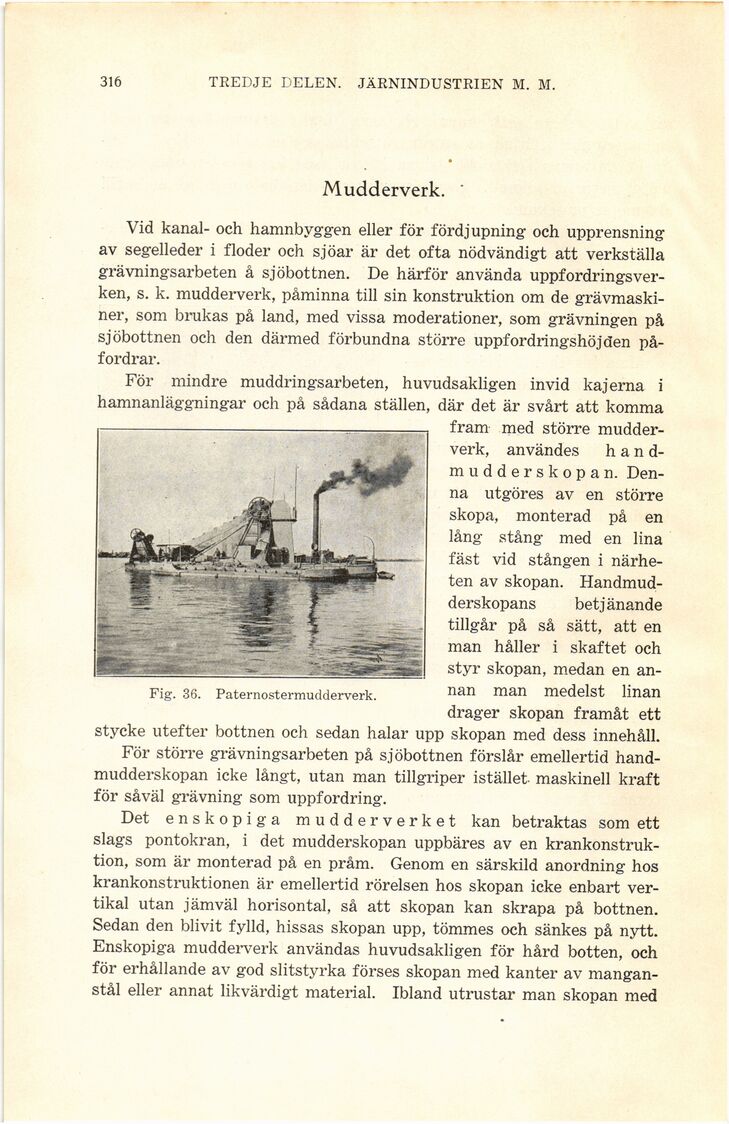

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

316

TREDJE* DELEN. JÄRNINDUSTRIEN M. M.

Mudderverk.

Vid kanal- och hamnbyggen eller för fördjupning och upprensning
av segelleder i floder och sjöar är det ofta nödvändigt att verkställa
grävningsarbeten å sjöbottnen. De härför använda
uppfordringsverken, s. k. mudderverk, påminna till sin konstruktion om de
grävmaskiner, som brukas på land, med vissa moderationer, som grävningen på
sjöbottnen och den därmed förbundna större uppfordringshöjden
påfordrar.

För mindre muddringsarbeten, huvudsakligen invid kajerna i
hamnanläggningar och på sådana ställen, där det är svårt att komma

fram med större
mudderverk, användes h a n
d-mudderskopan. Denna utgöres av en större
skopa, monterad på en
lång stång med en lina
fäst vid stången i
närheten av skopan.
Handmud-derskopans betjänande
tillgår på så sätt, att en
man håller i skaftet och
styr skopan, medan en
annan man medelst linan
drager skopan framåt ett
stycke utefter bottnen och sedan halar upp skopan med dess innehåll.

För större grävningsarbeten på sjöbottnen förslår emellertid
hand-mudderskopan icke långt, utan man tillgriper istället- maskinell kraft
för såväl grävning som uppfordring.

Det enskopiga mudderverket kan betraktas som ett
slags pontokran, i det mudderskopan uppbäres av en
krankonstruktion, som är monterad på en pråm. Genom en särskild anordning hos
krankonstruktionen är emellertid rörelsen hos skopan icke enbart
vertikal utan jämväl horisontal, så att skopan kan skrapa på bottnen.
Sedan den blivit fylld, hissas skopan upp, tömmes och sänkes på nytt.
Enskopiga mudderverk användas huvudsakligen för hård botten, och
för erhållande av god slitstyrka förses skopan med kanter av
manganstål eller annat likvärdigt material. Ibland utrustar man skopan med

Fig. 36. Paternostermudderverk.
