upprepas igen. Vore stigröret allt för högt, skulle
naturligtvis dess vattenpelare slutligen trycka så
starkt mot spärrventilen, att denna ej vidare kunde
öppna sig vid stötarna; derför måste stigrörets
mynning alltid ligga något under denna största
möjliga uppfordringshöjd. Denna kan likväl vara
betydligt större än vattnets presshöjd, men i
samma mån uppfordringshöjden ökas, minskas äfven
den uppfordrade vattenmängden i förhållande till
den förbrukade.

På vår afbildning (fig. 179) leder
den andra ventilen ej omedelbart in i ett stigrör,
utan först i en vindkittel, der luften sammantryckes
genom det inströmmande vattnet. På detta sätt
blir trycket mera likformigt, och apparaten ger
en oafbruten vattenstråle, oaktadt tillflödet sker
stötvis. Montgolfier använde till sin stöthäfvert
en vindkittel af i det närmaste det utseende, som
fig. 180 utvisar.

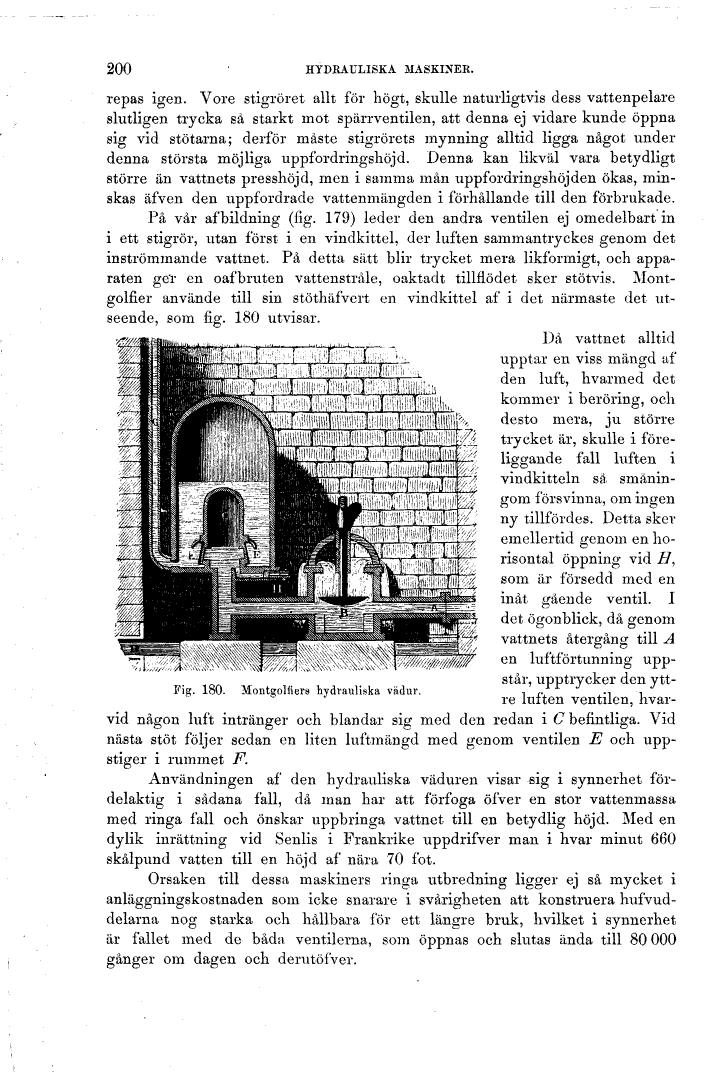

Fig. 180. Montgolfiers hydrauliska vädur.

Då vattnet alltid upptar en viss mängd af den luft,
hvarmed det kommer i beröring, och desto mera,
ju större trycket är, skulle i föreliggande fall
luften i vindkitteln så småningom försvinna, om
ingen ny tillfördes. Detta sker emellertid genom en
horisontal öppning vid H, som är försedd med en inåt
gående ventil. I det ögonblick, då genom vattnets
återgång till A en luftförtunning uppstår, upptrycker
den yttre luften ventilen, hvarvid
någon luft intränger och blandar sig med den
redan i C befintliga. Vid nästa stöt följer sedan en
liten luftmängd med genom ventilen E och uppstiger
i rummet F.

Användningen af den hydrauliska väduren visar sig i
synnerhet fördelaktig i sådana fall, då man har att
förfoga öfver en stor vattenmassa med ringa fall och
önskar uppbringa vattnet till en betydlig höjd. Med
en dylik inrättning vid Senlis i Frankrike uppdrifver
man i hvar minut 660 skålpund vatten till en höjd af
nära 70 fot.

Orsaken till dessa maskiners ringa utbredning ligger
ej så mycket i anläggningskostnaden som icke snarare
i svårigheten att konstruera hufvuddelarna nog
starka och hållbara för ett längre bruk, hvilket
i synnerhet är fallet med de båda ventilerna, som
öppnas och slutas ända till 80 000 gånger om dagen
och derutöfver.
