Då maskinen befinner sig i hvila och skall sättas i
gång, bringas sliden medelst en ryckning i handtaget
m ur sitt medelläge, hvarefter ångan sätter kolfven i
rörelse, maskinen kommer i gång och han sedan sjelf
håller sliden i rörelse.
Ännu en detalj förtjenar omnämnas: den s. k.
parallelogrammen, en likaledes af Watt uppfunnen
inrättning, afsedd att åstadkomma kolfstångens
rätliniga styrning. Emedan kolfstången går genom
en tätt slutande packdosa och således, då sjelfva
cylindern är stillastående, måste hafva en rätlinig
rörelse, kan hon tydligen ej omedelbart förenas
med balansen, hvars ända tydligen beskrifver en
cirkelbåge; det var derför nödvändigt att mellan
kolfstången och balansen insätta någon förbindning,
hvarigenom kolfstångens rätliniga rörelse på ett
enkelt och ändamålsenligt sätt kunde öfverföras till
balansens krokliniga. Denna uppgift löstes af Watt
(1784) på ett särdeles enkelt och snillrikt sätt,
som vi förtydliga i nedan stående fig. 506.

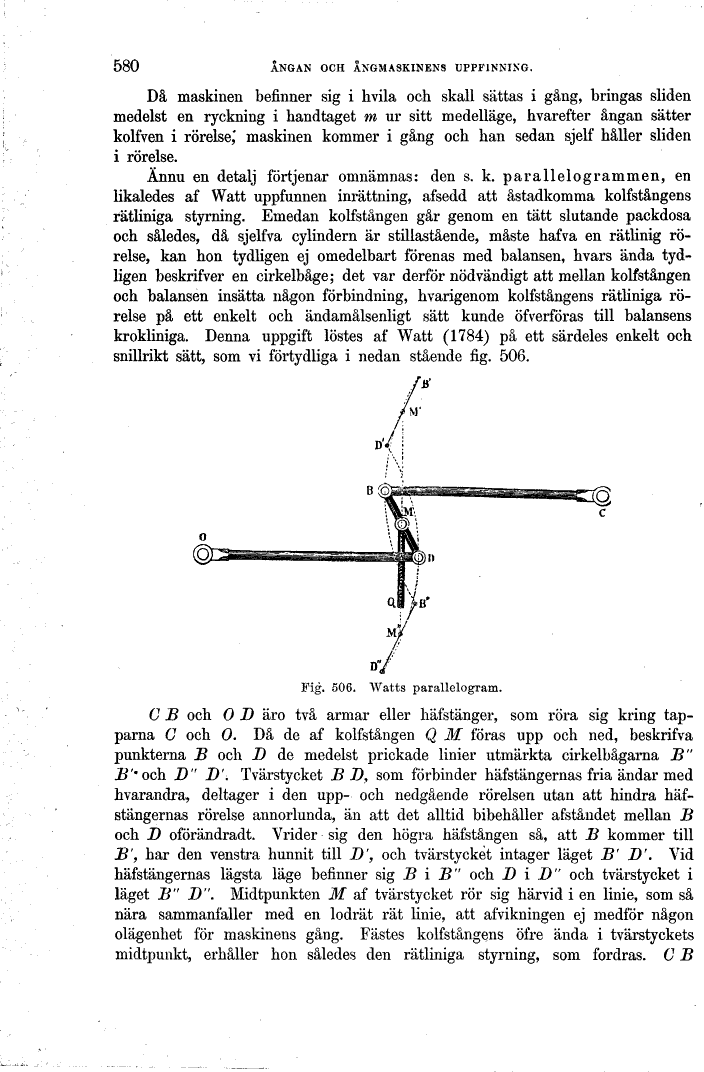

Fig. 506. Watts parallelogram.
C B och O D äro två armar eller häfstänger, som röra
sig kring tapparna C och O. Då de af kolfstången
Q M föras upp och ned, beskrifva punkterna B och D de
medelst prickade linier utmärkta cirkelbågarna B" B’
och D" D’. Tvärstycket B D, som förbinder häfstängernas
fria ändar med hvarandra, deltager i den upp- och
nedgående rörelsen utan att hindra häfstängernas
rörelse annorlunda, än att det alltid bibehåller
afståndet mellan B och D oförändradt. Vrider sig
den högra häfstången så, att B kommer till B’, har
den venstra hunnit till D’, och tvärstycket intager
läget B’ D’. Vid häfstängernas lägsta läge befinner
sig B i B" och D i D" och tvärstycket i läget
B" D". Midtpunkten M af tvärstycket rör sig härvid i en
linie, som så nära sammanfaller med en lodrät rät
linie, att afvikningen ej medför någon olägenhet
för maskinens gång. Fästes kolfstångens öfre ända
i tvärstyckets midtpunkt, erhåller hon således den
rätliniga styrning, som fordras. C B
