30 MASKINBYGNADSKONSTEN
OCH HENNES HJELPMEDEL.
ledarspindeln. Genom en vef, m, kan äfven denna
skruf sättas i rörelse af arbetaren och skjuta en på
hufvudsläden befintlig mindre släde vinkelrätt mot
den förras rörelseriktning. På denna senare släde är
svartstålet, (7, fäst, hvar-för detta måste deltaga
i alla supportens rörelser.

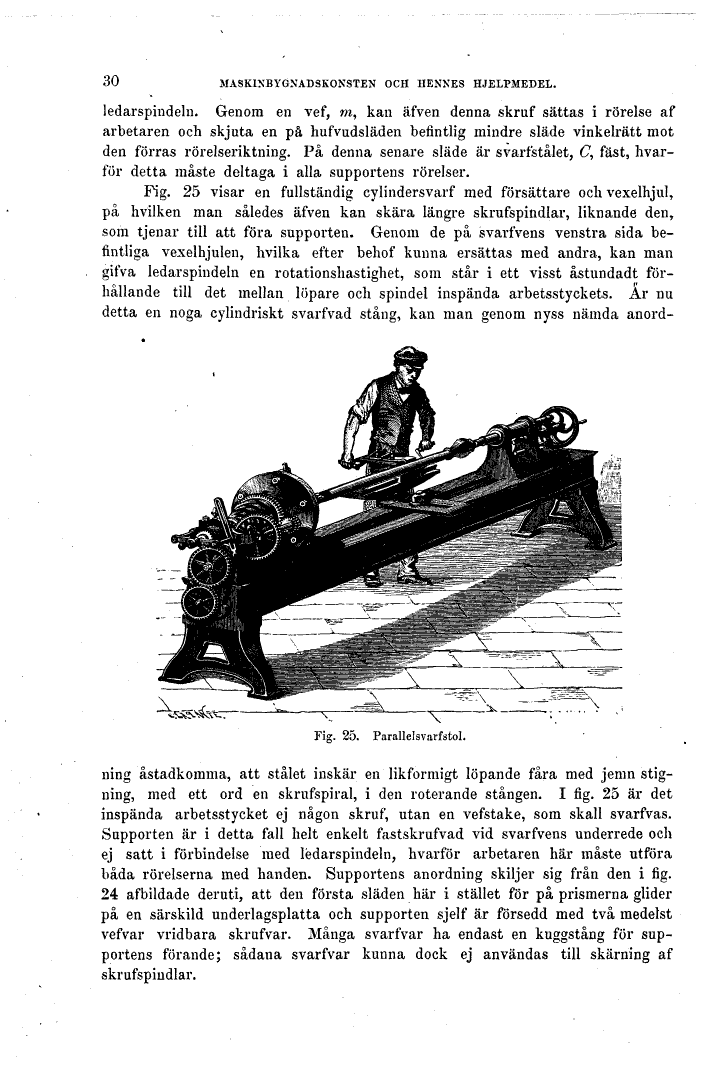

Fig. 25 visar en fullständig cylindersvarf med
försättare och vexelhjul, på hvilken man således
äfven kan skära längre skrufspindlar, liknande den,
som tjenar till att föra supporten. Genom de på
svarfvens venstra sida befintliga vexelhjulen, hvilka
efter behof kunna ersättas med andra, kan man gifva
ledarspindeln en rotationshastighet, som står i ett
visst åstundadt förhållande till det mellan löpare
och spindel inspända arbetsstyckets. Ar nu detta en
noga cylindriskt svarfvad stång, kan man genom nyss
nämda anord-
\
Fig. 25. Parallelsvarfstol.
ning åstadkomma, att stålet inskär en likformigt
löpande fåra med jemn stigning, med ett ord en
skrufspiral, i den roterande stången. I fig. 25 är
det inspända arbetsstycket ej någon skruf, utan
en vefstake, som skall svarfvas. Supporten är i
detta fall helt enkelt fastskrufvad vid svarfvens
underrede och ej satt i förbindelse med ledarspindeln,
hvarför arbetaren här måste utföra båda rörelserna
med handen. Supportens anordning skiljer sig från
den i fig. 24 afbildade deruti, att den första släden
här i stället för på prismerna glider på en särskild
underlagsplatta och supporten sjelf är försedd med två
medelst vefvar vridbara skrufvar. Många svarfvar ha
endast en kuggstång för supportens förande; sådana
svarfvar kunna dock ej användas till skärning af
skrufspiudlar.
