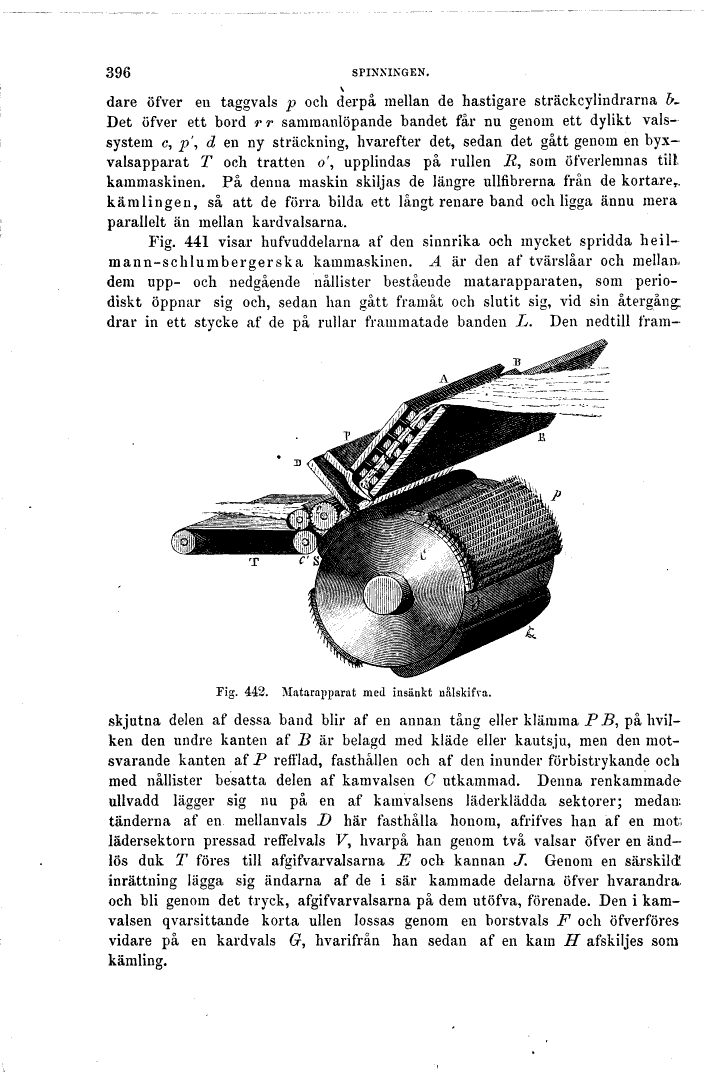

396
SPINNINGEN.
dåre öfver en taggvals p och derpå mellan de
hastigare sträckcylindrarna b-Det öfver ett bord
rr sammanlöpande bandet får nu genom ett dylikt
valssystem c, p’, d en ny sträckning, hvarefter
det, sedan det gått genom en byx-valsapparat T och
tratten o’, upplindas på rullen Ä, som öfverlemnas
till kammaskinen. På denna maskin skiljas de längre
ullfibrerna från de kortare,, kämlingen, så att de
förra bilda ett långt renare band och ligga ännu mera
parallelt än mellan kardvalsarna.
Fig. 441 visar hufvuddelarna af den sinnrika
och mycket spridda heil-mann-schlumbergerska
kammaskinen. A är den af tvärslåar och mellaa dem upp-
och nedgående nållister bestående matarapparaten, som
periodiskt öppnar sig och, sedan han gått framåt och
slutit sig, vid sin återgång: drar in ett stycke af
de på rullar fram matade banden L. Den nedtill fram-
Fig. 442. Matarapparat med insänkt uålsldfva.
skjutna delen af dessa band blir af en annan tång
eller klämma P B, på hvilken den undre kanten af B är
belagd med kläde eller kautsju, men den motsvarande
kanten af P refflad, fasthållen och af den inunder
förbistrykande och med nållister besatta delen af
kamvalsen C utkammad. Denna renkammade-ullvadd lägger
sig nu på en af kamvalsens läderklädda sektorer;
medan; tänderna af en mellanvals D här fasthålla
honom, afrifves han af en mot lädersektorn pressad
reffelvals F, hvarpå han genom två valsar Öfver en
ändlös duk T föres till a fgifvar val s ärna E och
kannan J. Genom en särskild! inrättning lägga sig
ändarna af de i sär kammade delarna öfver hvarandra,
och bli genom det tryck, afgifvarvalsarna på dem
utöfva, förenade. Den i kamvalsen qvarsittande korta
ullen lossas genom en borstvals F och öfverföres
vidare på en kardvals Gr, hvarifrån han sedan af en
kam H afskiljes som kämling.
