DEN MEKANISKA VÄFSTOLEN.
463
som en arbetare sköter en eller två väfstolar, den
dagliga tillverkningen af en sådan stol är l Va-3
gånger och vid tillverkning af mycket tunga varor 3Vo
gånger så stor som den, en väfvare kan åstadkomma på
handstol. Dessutom vinnes en större likformighet hos
varan, liksom äfven den omständigheten tillkommer,
att till och med mycket tjocka väfnader erhållas af
bättre-beskaffenhet på maskinstolen än genom väfning
för hand.

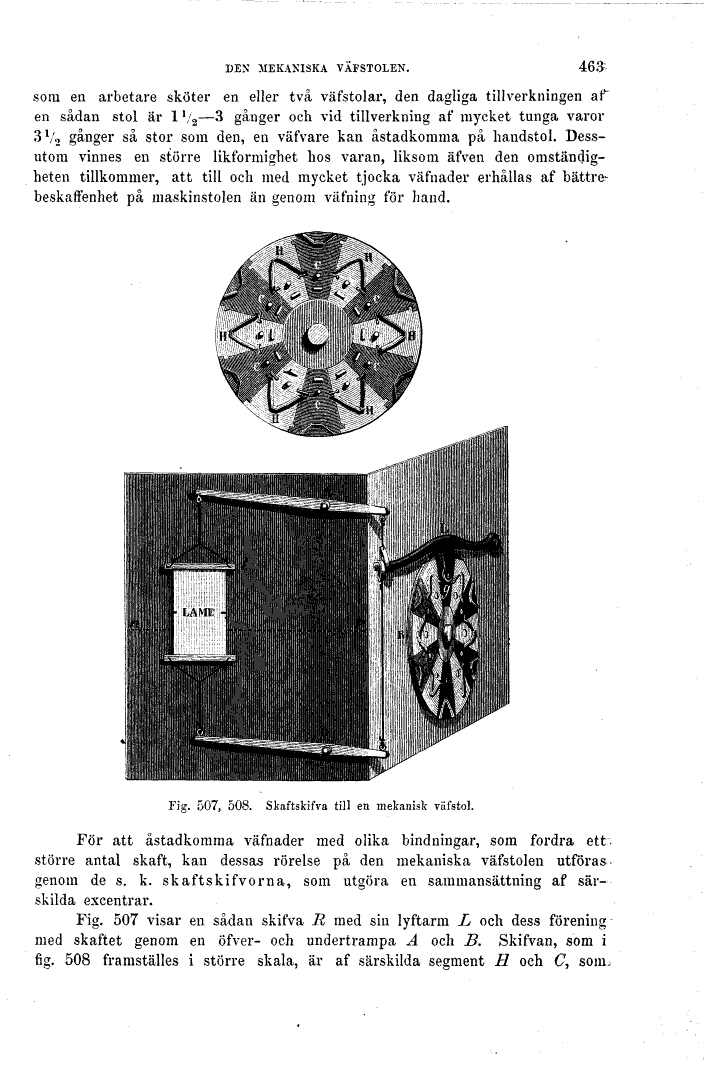

Fig. 507, 508. Skaftskifva till en mekanisk
väfstol.
För att åstadkomma väfnader med olika
bindningar, som fordra ett-större antal skaft,
kan dessas rörelse på den mekaniska väfstolen
utföras genom de s. k. skaftskifvorna, som
utgöra en sammansättning af särskilda excentrar.
Fig. 507 visar en sådan skifva R med sin lyftarm
L och dess förening med skaftet genom en öfver-
och undertrampa A och B. Skifvan, som i fig. 508
framställes i större skala, är af särskilda segment
H och (7, som.
