illustration placeholder

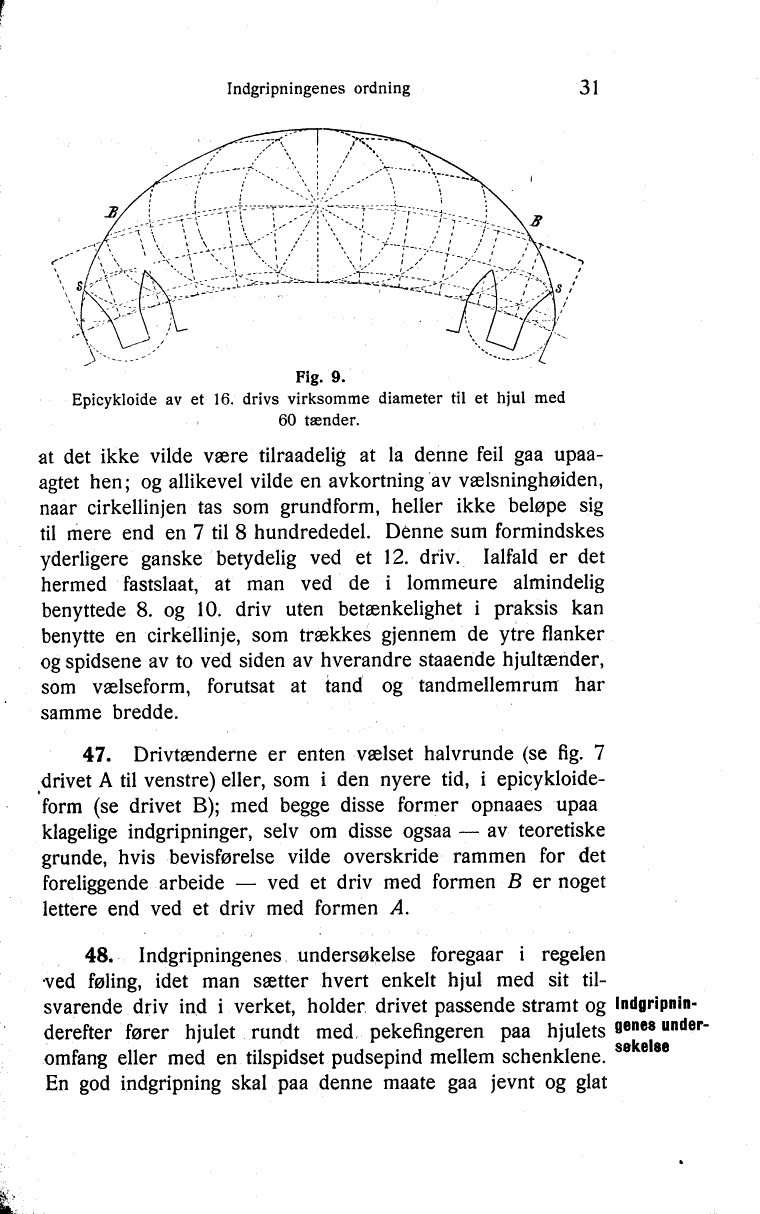

Fig. 9.
Epicykloide av et 16. drivs virksomme diameter til et hjul med
60 tænder.

at det ikke vilde være tilraadelig at la denne feil gaa
upaaagtet hen; og allikevel vilde en avkortning av vælsninghøiden,
naar cirkellinjen tas som grundform, heller ikke beløpe sig
til mere end en 7 til 8 hundrededel. Denne sum formindskes
yderligere ganske betydelig ved et 12. driv. Ialfald er det
hermed fastslaat, at man ved de i lommeure almindelig
benyttede 8. og 10. driv uten betænkelighet i praksis kan
benytte en cirkellinje, som trækkes gjennem de ytre flanker
og spidsene av to ved siden av hverandre staaende hjultænder,
som vælseform, forutsat at tand og tandmellemrum har
samme bredde.

47. Drivtænderne er enten vælset halvrunde (se flg. 7
drivet A til venstre) eller, som i den nyere tid, i
epicykloideform (se drivet B); med begge disse former opnaaes upaa
klagelige indgripningen, selv om disse ogsaa — av teoretiske
grunde, hvis bevisførelse vilde overskride rammen for det
foreliggende arbeide — ved et driv med formen B er noget
lettere end ved et driv med formen A.

Indgripningenes undersøkelse

48. Indgripningenes undersøkelse foregaar i regelen
ved føling, idet man sætter hvert enkelt hjul med sit
tilsvarende driv ind i verket, holder drivet passende stramt og
derefter fører hjulet rundt med pekefingeren paa hjulets
omfang eller med en tilspidset pudsepind mellem schenklene.
En god indgripning skal paa denne maate gaa jevnt og glat
