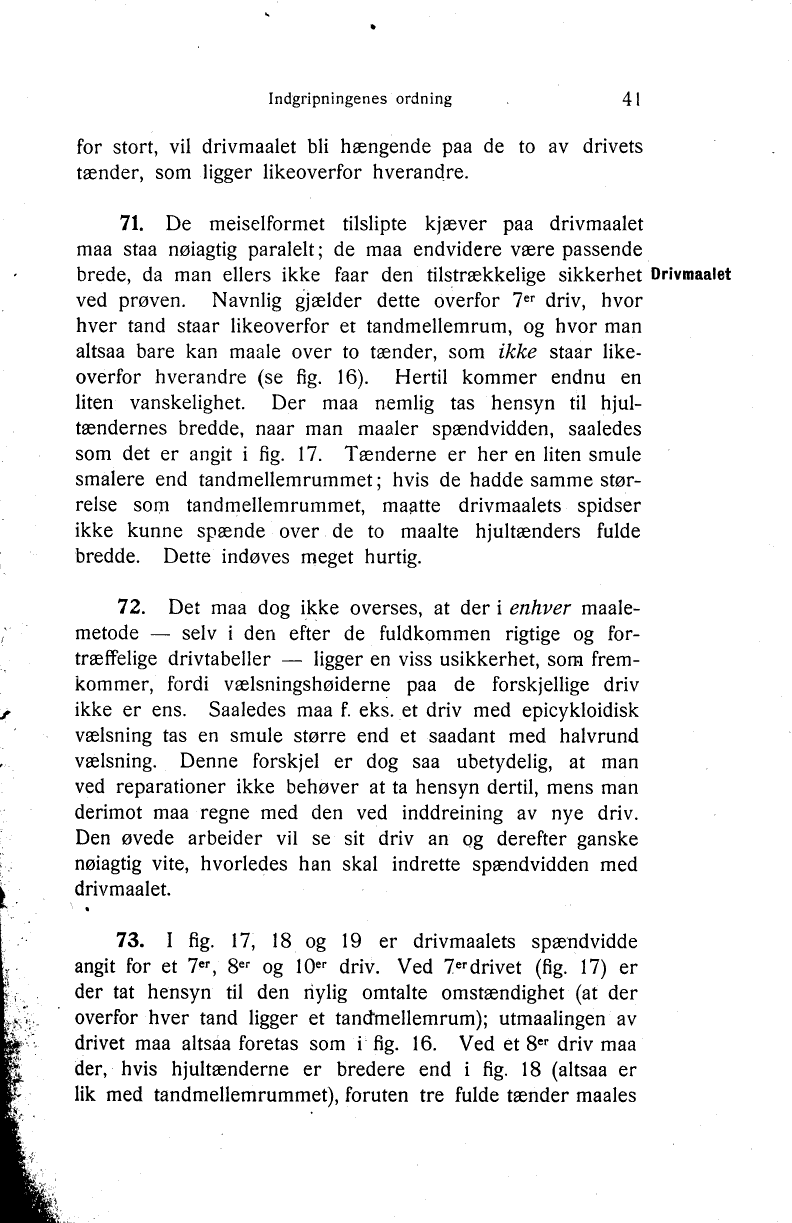

for stort, vil drivmaalet bli hængende paa de to av drivets
tænder, som ligger likeoverfor hverandre.

Drivmaalet

71. De meiselformet tilslipte kjæver paa drivmaalet
maa staa nøiagtig paralelt; de maa endvidere være passende
brede, da man ellers ikke faar den tilstrækkelige sikkerhet
ved prøven. Navnlig gjælder dette overfor 7er driv, hvor
hver tand staar likeoverfor et tandmellemrum, og hvor man
altsaa bare kan maale over to tænder, som ikke staar
likeoverfor hverandre (se fig. 16). Hertil kommer endnu en
liten vanskelighet. Der maa nemlig tas hensyn til
hjultændernes bredde, naar man maaler spændvidden, saaledes
som det er angit i fig. 17. Tænderne er her en liten smule
smalere end tandmellemrummet; hvis de hadde samme
størrelse som tandmellemrummet, maatte drivmaalets spidser
ikke kunne spænde over de to maalte hjultænders fulde
bredde. Dette indøves meget hurtig.

72. Det maa dog ikke overses, at der i enhver
maalemetode — selv i den efter de fuldkommen rigtige og
fortræffelige drivtabeller — ligger en viss usikkerhet, som
fremkommer, fordi vælsningshøiderne paa de forskjellige driv
ikke er ens. Saaledes maa f. eks. et driv med epicykloidisk
vælsning tas en smule større end et saadant med halvrund
vælsning. Denne forskjel er dog saa ubetydelig, at man
ved reparationer ikke behøver at ta hensyn dertil, mens man
derimot maa regne med den ved inddreining av nye driv.
Den øvede arbeider vil se sit driv an og derefter ganske
nøiagtig vite, hvorledes han skal indrette spændvidden med
drivmaalet.

73. I fig. 17, 18 og 19 er drivmaalets spændvidde
angit for et 7er, 8er og 10er driv. Ved 7er drivet (fig. 17) er
der tat hensyn til den nylig omtalte omstændighet (at der
overfor hver tand ligger et tandmellemrum); utmaalingen av
drivet maa altsaa foretas som i fig. 16. Ved et 8er driv maa
der, hvis hjultænderne er bredere end i fig. 18 (altsaa er
lik med tandmellemrummet), foruten tre fulde tænder maales
