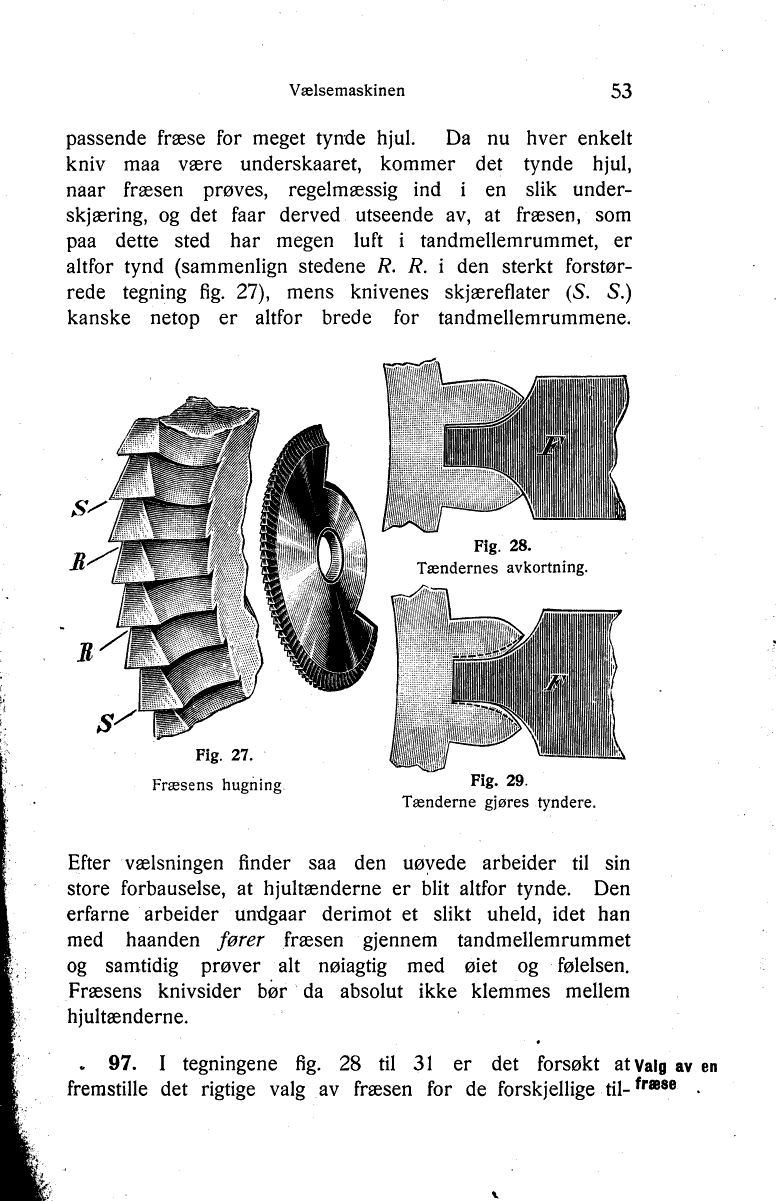

passende fræse for meget tynde hjul. Da nu hver enkelt
kniv maa være underskaaret, kommer det tynde hjul,
naar fræsen prøves, regelmæssig ind i en slik
under-skjæring, og det faar derved utseende av, at fræsen, som
paa dette sted har megen luft i tandmellemrummet, er
altfor tynd (sammenlign stedene R. R. i den sterkt
forstørrede tegning flg. 27), mens knivenes skjæreflater (S. S.)
kanske netop er altfor brede for tandmellemrummene.
illustration placeholder
Fig. 27.
Præsens hugning

illustration placeholder
Fig. 28.
Tændernes avkortning.

illustration placeholder
Fig. 29.
Tænderne gjøres tyndere.

Efter vælsningen finder saa den uøvede arbeider til sin
store forbauselse, at hjultænderne er blit altfor tynde. Den
erfarne arbeider undgaar derimot et slikt uheld, idet han
med haanden fører fræsen gjennem tandmellemrummet
og samtidig prøver alt nøiagtig med øiet og følelsen.
Fræsens knivsider bør da absolut ikke klemmes mellem
hjultænderne.

Valg av en fræse

97. I tegningene fig. 28 til 31 er det forsøkt at
fremstille det rigtige valg av fræsen for de forskjellige
