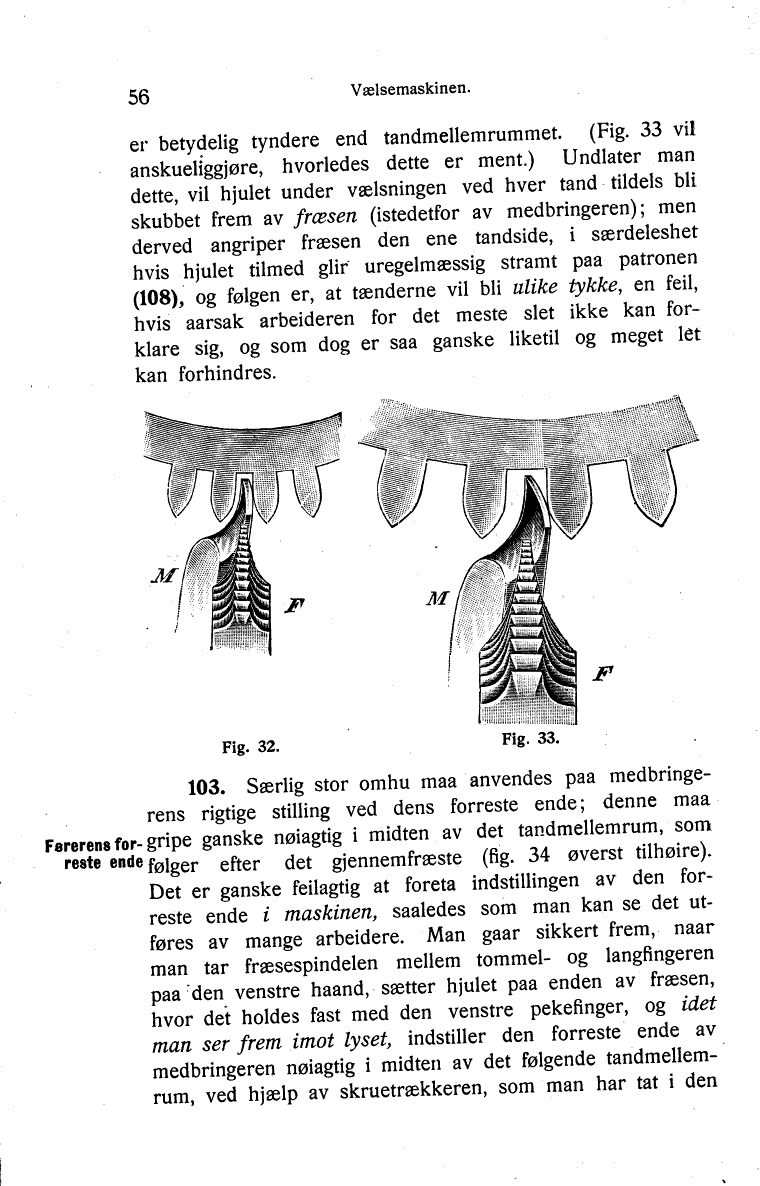

er betydelig tyndere end tandmellemrummet. (Fig. 33 vil
anskueliggjøre, hvorledes dette er ment.) Undlater man
dette, vil hjulet under vælsningen ved hver tand tildels bli
skubbet frem av fræsen (istedetfor av medbringeren); men
derved angriper fræsen den ene tandside, i særdeleshet
hvis hjulet tilmed glir uregelmæssig stramt paa patronen
(108), og følgen er, at tænderne vil bli ulike tykke, en feil,
hvis aarsak arbeideren for det meste slet ikke kan
forklare sig, og som dog er saa ganske liketil og meget lét
kan forhindres.
illustration placeholder
Fig. 32.

illustration placeholder
Fig. 33.

Fererens forreste ende

103. Særlig stor omhu maa anvendes paa
medbringerens rigtige stilling ved dens forreste ende; denne maa
gripe ganske nøiagtig i midten av det tandmellemrum, som
følger efter det gjennemfræste (flg. 34 øverst tilhøire).
Det er ganske feilagtig at foreta indstillingen av den
forreste ende i maskinen, saaledes som man kan se det
utføres av mange arbeidere. Man gaar sikkert frem, naar
man tar fræsespindelen mellem tommel- og langfingeren
paa den venstre haand, sætter hjulet paa enden av fræsen,
hvor det holdes fast med den venstre pekefinger, og idet
man ser frem imot lyset,
indstiller den forreste ende av
medbringeren nøiagtig i midten av det følgende
tandmellemrum, ved hjælp av skruetrækkeren, som man har tat i den
