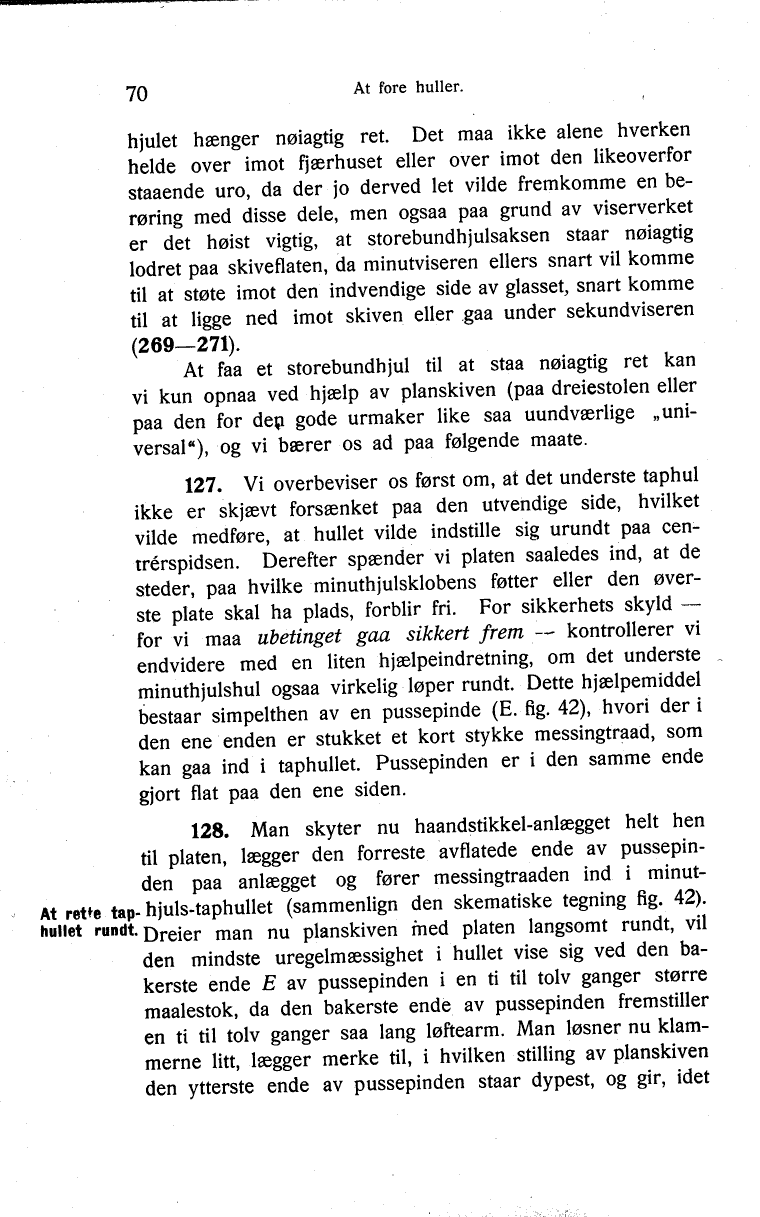

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

hjulet hænger nøiagtig ret. Det maa ikke alene hverken
helde over imot fjærhuset eller over imot den likeoverfor
staaende uro, da der jo derved let vilde fremkomme en
berøring med disse dele, men ogsaa paa grund av viserverket
er det høist vigtig, at storebundhjulsaksen staar nøiagtig
lodret paa skiveflaten, da minutviseren ellers snart vil komme
til at støte imot den indvendige side av glasset, snart komme
til at ligge ned imot skiven eller gaa under sekundviseren
(269—271).

At faa et storebundhjul til at staa nøiagtig ret kan
vi kun opnaa ved hjælp av planskiven (paa dreiestolen eller
paa den for den gode urmaker like saa uundværlige
„universal"), og vi bærer os ad paa følgende maate.

127. Vi overbeviser os først om, at det underste taphul
ikke er skjævt forsænket paa den utvendige side, hvilket
vilde medføre, at hullet vilde indstille sig urundt paa
centrérspidsen. Derefter spænder vi piaten saaledes ind, at de
steder, paa hvilke minuthjulsklobens føtter eller den
øverste plate skal ha plads, forblir fri. For sikkerhets skyld —
for vi maa ubetinget gaa sikkert frem — kontrollerer vi
endvidere med en liten hjælpeindretning, om det underste
minuthjulshul ogsaa virkelig løper rundt. Dette hjælpemiddel
bestaar simpelthen av en pussepinde (E. fig. 42), hvori deri
den ene enden er stukket et kort stykke messingtraad, som
kan gaa ind i taphullet. Pussepinden er i den samme ende
gjort flat paa den ene siden.

At rette tap hullet rundt.

128. Man skyter nu haandstikkel-anlægget helt hen
til platen, lægger den forreste avflatede ende av
pussepinden paa anlægget og fører messingtraaden ind i
minut-hjuls-taphullet (sammenlign den skematiske tegning fig. 42).

Dreier man nu planskiven med piaten langsomt rundt, vil
den mindste uregelmæssighet i hullet vise sig ved den
bakerste ende E av pussepinden i en ti til tolv ganger større
maalestok, da den bakerste ende av pussepinden fremstiller
en ti til tolv ganger saa lang løftearm. Man løsner nu
klammerne litt, lægger merke til, i hvilken stilling av planskiven
den ytterste ende av pussepinden staar dypest, og gir, idet
