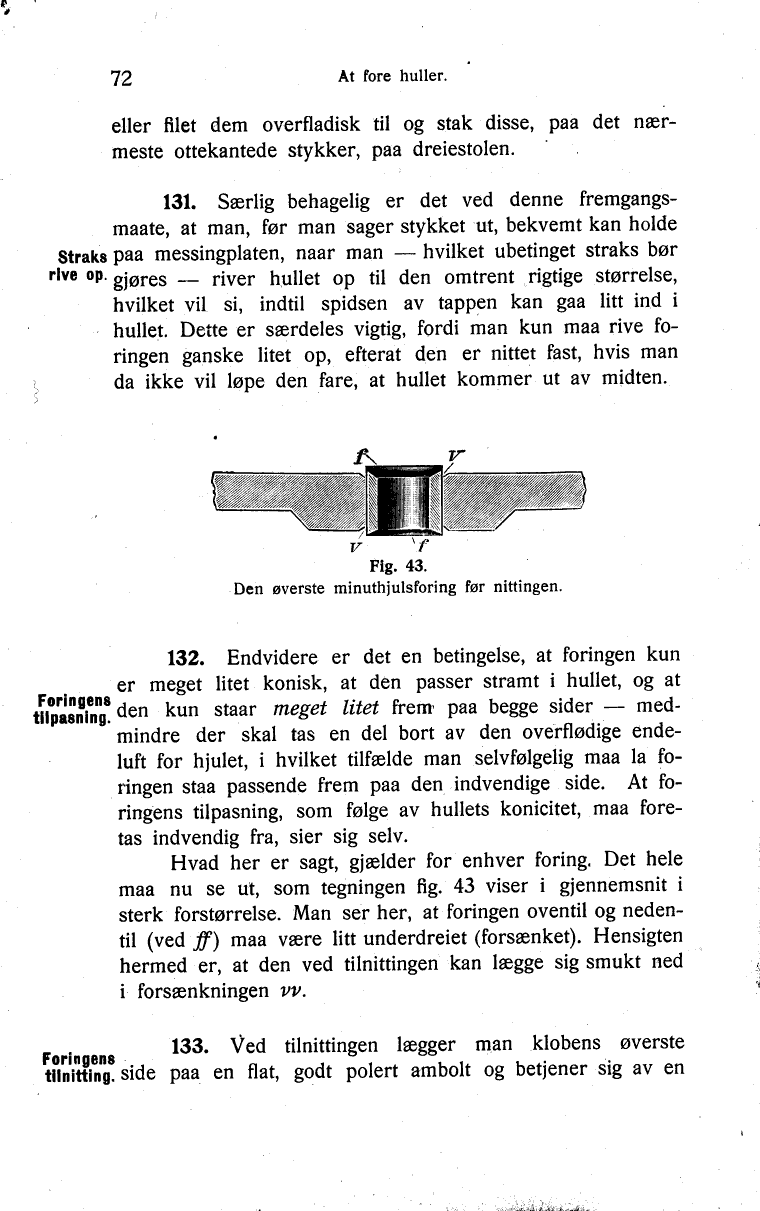

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

eller filet dem overfladisk til og stak disse, paa det
nærmeste ottekantede stykker, paa dreiestolen.

Straks rive op.

131. Særlig behagelig er det ved denne
fremgangsmaate, at man, før man sager stykket ut, bekvemt kan holde
paa messingplaten, naar man — hvilket ubetinget straks bør
gjøres — river hullet op til den omtrent rigtige størrelse,
hvilket vil si, indtil spidsen av tappen kan gaa litt ind i
hullet. Dette er særdeles vigtig, fordi man kun maa rive
foringen ganske litet op, efterat den er nittet fast, hvis man
da ikke vil løpe den fare, at hullet kommer ut av midten.
illustration placeholder

Fig. 43.
Den øverste minuthjulsforing før nittingen.

Foringens tilpasning.

132. Endvidere er det en betingelse, at foringen kun
er meget litet konisk, at den passer stramt i hullet, og at
den kun staar meget litet frem paa begge sider —
medmindre der skal tas en del bort av den overflødige
endeluft for hjulet, i hvilket tilfælde man selvfølgelig maa la
foringen staa passende frem paa den indvendige side. At
foringens tilpasning, som følge av hullets konicitet, maa
foretas indvendig fra, sier sig selv.

Hvad her er sagt, gjælder for enhver foring. Det hele
maa nu se ut, som tegningen fig. 43 viser i gjennemsnit i
sterk forstørrelse. Man ser her, at foringen oventil og
nedentil (ved ff) maa være litt underdreiet (forsænket). Hensigten
hermed er, at den ved tilnittingen kan lægge sig smukt ned
i forsænkningen vv.

Foringens tilnitting.

133. Ved tilnittingen lægger man klobens øverste side paa en flat, godt polert ambolt og betjener sig av en
