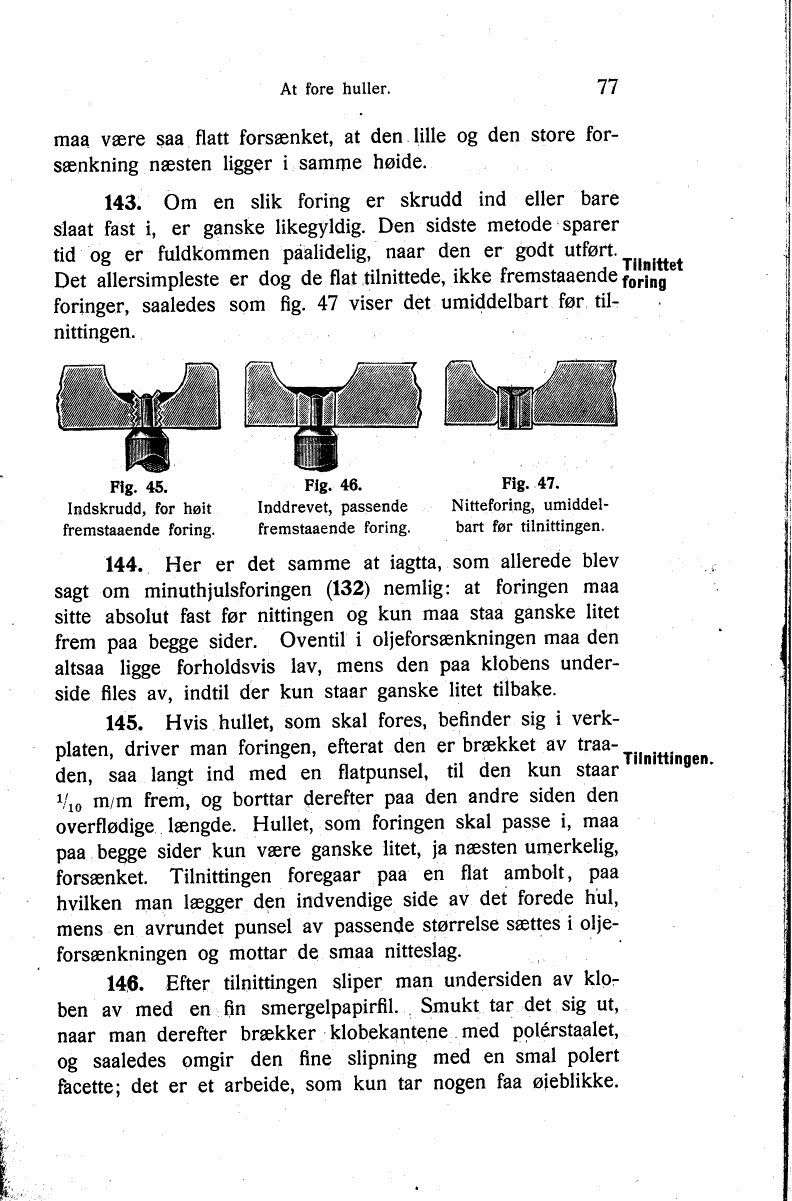

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

maa være saa flatt forsænket, at den lille og den store
forsænkning næsten ligger i samme høide.

Tilnittet foring

143. Om en slik foring er skrudd ind eller bare
slaat fast i, er ganske likegyldig. Den sidste metode sparer
tid og er fuldkommen paalidelig, naar den er godt utført.
Det allersimpleste er dog de flat tilnittede, ikke fremstaaende
foringer, saaledes som fig. 47 viser det umiddelbart før
tilnittingen.
illustration placeholder
Fig. 45.
Indskrudd, for høit
fremstaaende foring.

illustration placeholder
Fig. 46.
Inddrevet, passende
fremstaaende foring.

illustration placeholder
Fig. 47.
Nitteforing, umiddelbart
før tilnittingen.

144. Her er det samme at iagtta, som allerede blev
sagt om minuthjulsforingen (132) nemlig: at foringen maa
sitte absolut fast før nittingen og kun maa staa ganske litet
frem paa begge sider. Oventil i oljeforsænkningen maa den
altsaa ligge forholdsvis lav, mens den paa klobens
underside files av, indtil der kun staar ganske litet tilbake.

Tilnittingen

145. Hvis hullet, som skal fores, befinder sig i
verkplaten, driver man foringen, efterat den er brækket av
traaden, saa langt ind med en flatpunsel, til den kun staar
1/10 m/m frem, og borttar (derefter paa den andre siden den
overflødige længde. Hullet, som foringen skal passe i, maa
paa begge sider kun være ganske litet, ja næsten umerkelig,
forsænket. Tilnittingen foregaar paa en flat ambolt, paa
hvilken man lægger den indvendige side av det forede hul,
mens en avrundet punsel av passende størrelse sættes i
oljeforsænkningen og mottar de smaa nitteslag.

146. Efter tilnittingen sliper man undersiden av
kloben av med en fin smergelpapirfil. Smukt tar det sig ut,
naar man derefter brækker klobekantene med polérstaalet,
og saaledes omgir den fine slipning med en smal polert
facette; det er et arbeide, som kun tar nogen faa øjeblikke.
