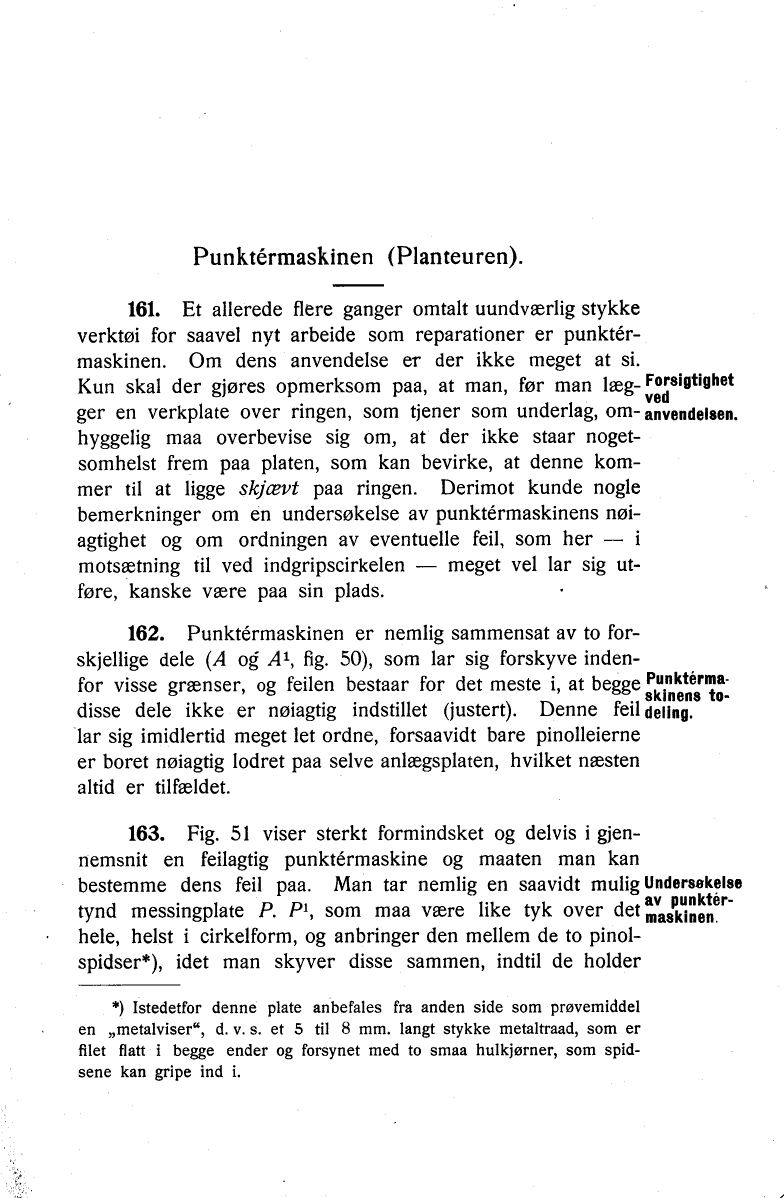

Punktérmaskinen (Planteuren).


*



Forsigtighet ved anvendelsen.

161.
Et allerede flere ganger omtalt uundværlig stykke
verktøi for saavel nyt arbeide som reparationer er
punktérmaskinen. Om dens anvendelse er der ikke meget at si.
Kun skal der gjøres opmerksom paa, at man, før man
lægger en verkplate over ringen, som tjener som underlag,
omhyggelig maa overbevise sig om, at der ikke staar
nogetsomhelst frem paa platen, som kan bevirke, at denne
kommer til at ligge skjævt paa ringen. Derimot kunde nogle
bemerkninger om en undersøkelse av punktérmaskinens
nøiagtighet og om ordningen av eventuelle feil, som her — i
motsætning til ved indgripscirkelen — meget vel lar sig
utføre, kanske være paa sin plads.

Punktérmaskinens todeling.

162.
Punktérmaskinen er nemlig sammensat av to
forskjellige dele (A og A¹, fig. 50), som lar sig forskyve
indenfor visse grænser, og feilen bestaar for det meste i, at begge
disse dele ikke er nøiagtig indstillet (justert). Denne feil
lar sig imidlertid meget let ordne, forsaavidt bare pinolleierne
er boret nøiagtig lodret paa selve anlægsplaten, hvilket næsten
altid er tilfældet.

Undersøkelse av punktérmaskinen.

163.
Fig. 51 viser sterkt formindsket og delvis i
gjennemsnit en feilagtig punktérmaskine og maaten man kan
bestemme dens feil paa. Man tar nemlig en saavidt mulig
tynd messingplate P. P¹, som maa være like tyk over det
hele, helst i cirkelform, og anbringer den mellem de to
pinol-spidser [1], idet man skyver disse sammen, indtil de holder


[1] Istedetfor denne plate anbefales fra anden side som prøvemiddel
en „metalviser", d. v. s. et 5 til 8 mm. langt stykke metaltraad, som er
filet flatt i begge ender og forsynet med to smaa hulkjørner, som
spidsene kan gripe ind i.
