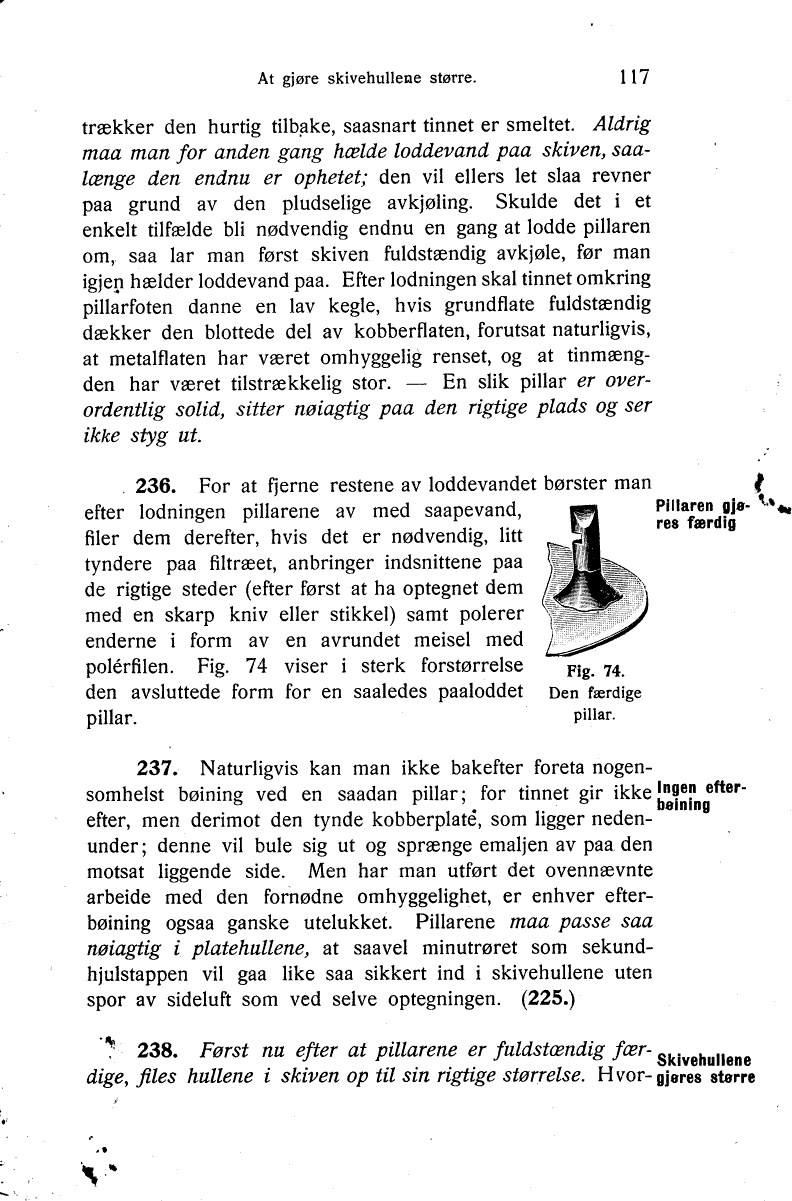

Full resolution (TIFF) - On this page / på denna sida - Urskiven og dens befæstigelse

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

trækker den hurtig tilbake, saasnart tinnet er smeltet. Aldrig
maa man for anden gang hælde loddevand paa skiven
saalænge den endnu er ophetet;
den vil ellers let slaa revner
paa grund av den pludselige avkjøling. Skulde det i ei
enkelt tilfælde bli nødvendig endnu en gang at lodde pillaren
om, saa lar man først skiven fuldstændig avkjøle, før man
igjen hælder loddevand paa. Efter lodningen skal tinnet omkring
pillarfoten danne en lav kegle, hvis grundflate fuldstændig
dækker den blottede del av kobberflaten, forutsat naturligvis,
at metalflaten har været omhyggelig renset, og at
tinmængden har været tilstrækkelig stor. — En slik pillar er
overordentlig solid, sitter nøiagtig paa den rigtige plads og ser
ikke styg ut.


Pillaren gjøres færdig

236.
For at fjerne restene av loddevandet børster man
efter lodningen pillarene av med saapevand,
filer dem derefter, hvis det er nødvendig, litt
tyndere paa filtræet, anbringer indsnittene paa
de rigtige steder (efter først at ha optegnet dem
med en skarp kniv eller stikkel) samt polerer
enderne i form av en avrundet meisel med
polérfilen. Fig. 74 viser i sterk forstørrelse
den avsluttede form for en saaledes paaloddet
pillar.
illustration placeholder
Fig. 74.
Den færdige pillar.

Ingen efterbøining

237.
Naturligvis kan man ikke bakefter foreta
nogensomhelst bøining ved en saadan pillar; for tinnet gir ikke
efter, men derimot den tynde kobberplaté, som ligger
nedenunder; denne vil bule sig ut og sprænge emaljen av paa den
motsat liggende side. Men har man utført det ovennævnte
arbeide med den fornødne omhyggelighet, er enhver
efterbøining ogsaa ganske utelukket. Pillarene maa passe saa
nøiagtig i platehullene,
dit saavel minutrøret som
sekundhjulstappen vil gaa like saa sikkert ind i skivehullene uten
spor av sideluft som ved selve optegningen. (225.)

Skivehullene gjeres større

238.
Først nu efter at pillar ene er fuldstændig
færdige, files hullene i skiven op til sin rigtige størrelse.
