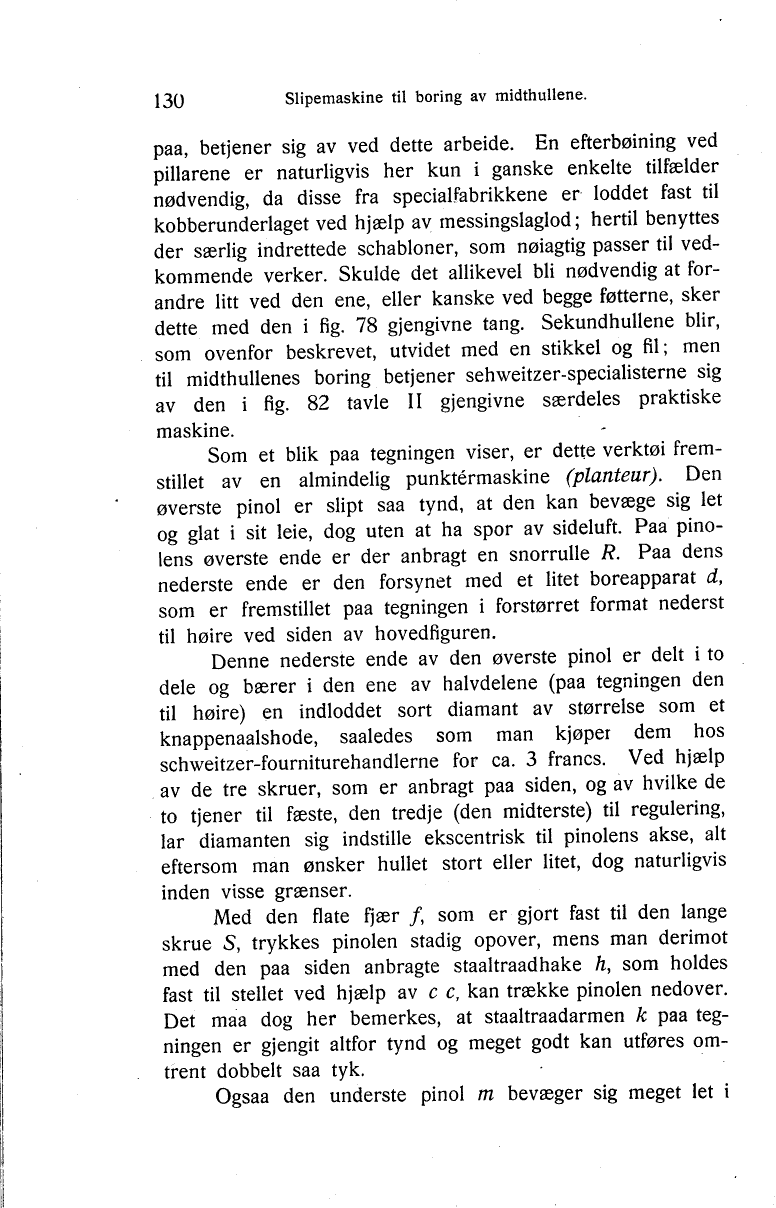

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

paa, betjener sig av ved dette arbeide. En efterbøining ved
pillarene er naturligvis her kun i ganske enkelte tilfælder
nødvendig, da disse fra specialfabrikkene er loddet fast til
kobberunderlaget ved hjælp av messingslaglod; hertil benyttes
der særlig indrettede schabloner, som nøiagtig passer til
vedkommende verker. Skulde det allikevel bli nødvendig at
forandre litt ved den ene, eller kanske ved begge føtterne, sker
dette med den i fig. 78 gjengivne tang. Sekundhullene blir,
som ovenfor beskrevet, utvidet med en stikkel og fil; men
til midthullenes boring betjener sehweitzer-specialisterne sig
av den i fig. 82 tavle II gjengivne særdeles praktiske
maskine.

Som et blik paa tegningen viser, er dette verktøi
fremstillet av en almindelig punktérmaskine (planteur). Den
øverste pinol er slipt saa tynd, at den kan bevæge sig let
og glat i sit leie, dog uten at ha spor av sideluft. Paa
pinolens øverste ende er der anbragt en snorrulle R. Paa dens
nederste ende er den forsynet med et litet boreapparat d,
som er fremstillet paa tegningen i forstørret format nederst
til høire ved siden av hovedfiguren.

Denne nederste ende av den øverste pinol er delt i to
dele og bærer i den ene av halvdelene (paa tegningen den
til høire) en indloddet sort diamant av størrelse som et
knappenaalshode, saaledes som man kjøper dem hos
schweitzer-fourniturehandlerne for ca. 3 francs. Ved hjælp
av de tre skruer, som er anbragt paa siden, og av hvilke de
to tjener til fæste, den tredje (den midterste) til regulering,
lar diamanten sig indstille ekscentrisk til pinolens akse, alt
eftersom man ønsker hullet stort eller litet, dog naturligvis
inden visse grænser.

Med den flate fjær f, som er gjort fast til den lange
skrue S, trykkes pinolen stadig opover, mens man derimot
med den paa siden anbragte staaltraadhake h, som holdes
fast til stellet ved hjælp av c c, kan trække pinolen nedover.
Det maa dog her bemerkes, at staaltraadarmen k paa
tegningen er gjengit altfor tynd og meget godt kan utføres
omtrent dobbelt saa tyk.

Ogsaa den underste pinol m bevæger sig meget let i
