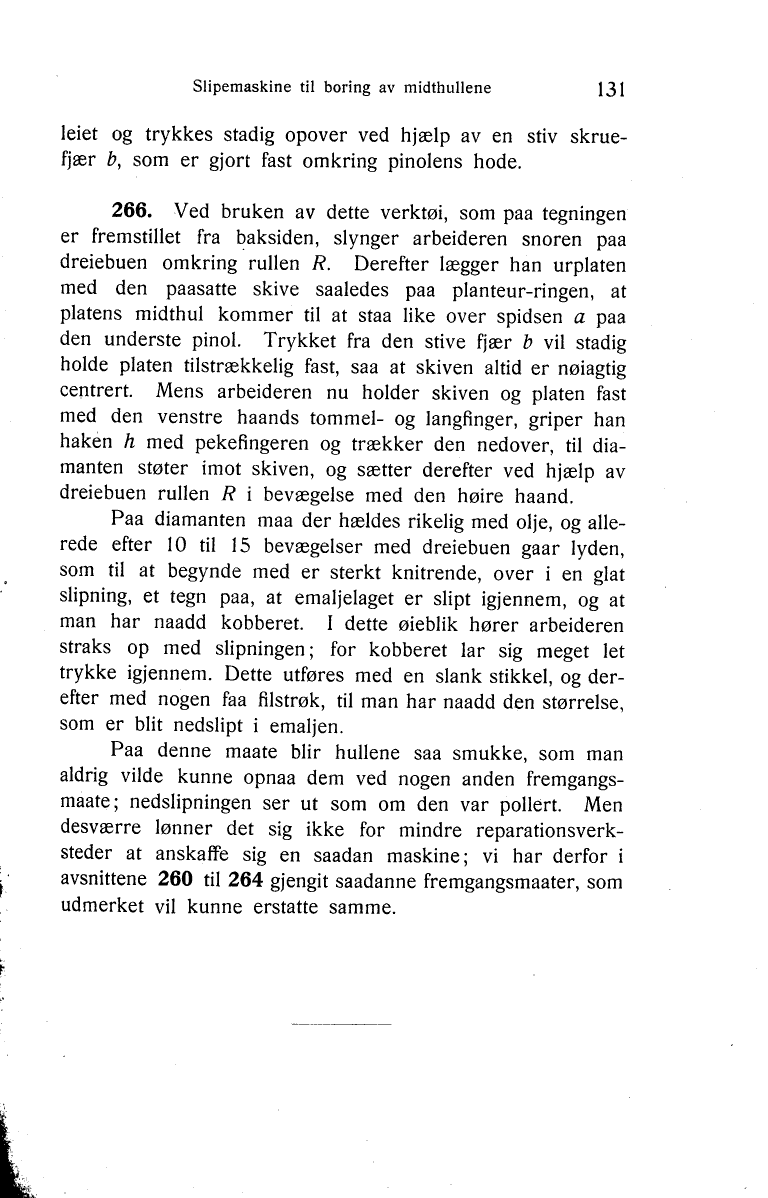

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

leiet og trykkes stadig opover ved hjælp av en stiv skruefjær
b, som er gjort fast omkring pinolens hode.

266. Ved bruken av dette verktøi, som paa tegningen
er fremstillet fra baksiden, slynger arbeideren snoren paa
dreiebuen omkring rullen R. Derefter lægger han urplaten
med den paasatte skive saaledes paa planteur-ringen, at
platens midthul kommer til at staa like over spidsen a paa
den underste pinol. Trykket fra den stive fjær b vil stadig
holde platen tilstrækkelig fast, saa at skiven altid er nøiagtig
centrert. Mens arbeideren nu holder skiven og platen fast
med den venstre haands tommel- og langfinger, griper han
haken h med pekefingeren og trækker den nedover, til
diamanten støter imot skiven, og sætter derefter ved hjælp av
dreiebuen rullen R i bevægelse med den høire haand.

Paa diamanten maa der hældes rikelig med olje, og
allerede efter 10 til 15 bevægelser med dreiebuen gaar lyden,
som til at begynde med er sterkt knitrende, over i en glat
slipning, et tegn paa, at emaljelaget er slipt igjennem, og at
man har naadd kobberet. I dette øieblik hører arbeideren
straks op med slipningen; for kobberet lar sig meget let
trykke igjennem. Dette utføres med en slank stikkel, og
derefter med nogen faa filstrøk, til man har naadd den størrelse,
som er blit nedslipt i emaljen.

Paa denne maate blir hullene saa smukke, som man
aldrig vilde kunne opnaa dem ved nogen anden fremgangsmaate;
nedslipningen ser ut som om den var pollert. Men
desværre lønner det sig ikke for mindre reparationsverksteder
at anskaffe sig en saadan maskine; vi har derfor i
avsnittene 260 til 264 gjengit saadanne fremgangsmaater, som
udmerket vil kunne erstatte samme.

*
